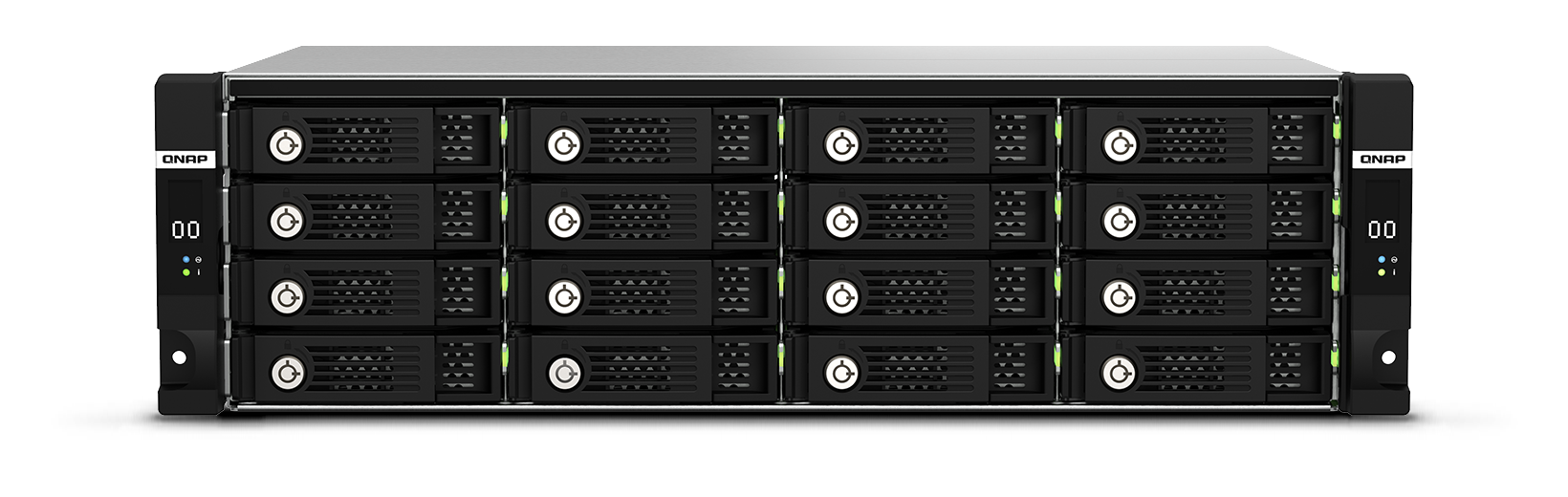

TL-R1620Sdc

Dual-Controller SAS 12Gb/s-Speichererweiterung für Unternehmen

Ausfallsicher mit einem Dual-Controller, Dual-Pfad-Design

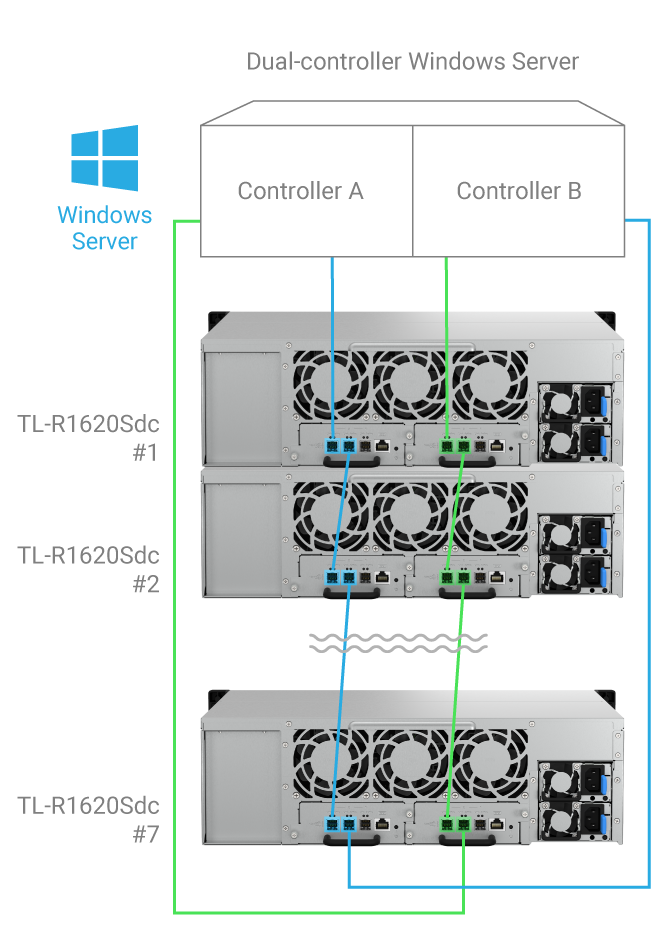

Schließen Sie das TL-R1620Sdc an einen Dual-Controller Windows®-Server an und erstellen Sie eine redundante Cross Loop-Konfiguration, die Erweiterungseinheiten mit redundanten Pfaden zum Host-Server und Schutz zwischen JBOD-Verbindungen bietet. Falls ein oder mehrere Pfade zum TL-R1620Sdc unterbrochen werden, können andere Erweiterungseinheiten weiterhin mit dem Host-Server kommunizieren. Dies ist für die maschinenübergreifende Datensicherung und Kapazitätsskalierbarkeit für unterbrechungsfreie geschäftskritische Unternehmensaufgaben unerlässlich.

Anschluss von bis zu 7 Erweiterungseinheiten für Speicherkapazität im Petabyte-Bereich

Der Host-Windows®-Server benötigt eine kompatible Broadcom® SAS HBA PCIe-Erweiterungskarte.

Hinweis: Die maximale Gesamtspeicherkapazität hängt von den Einschränkungen des Windows®-Servers ab.

Äußerst effizient, zuverlässig und skalierbar

Das TL-R1620Sdc ist mit einem stromsparenden 28nm SAS35x28R SAS-Expander ausgestattet und unterstützt 12/6Gb/s SAS/SATA-Laufwerke. Beide Controller verfügen über drei Mini-SAS HD (SFF-8644) Ports und jeder SAS Wide Port kombiniert vier SAS 12Gb/s-Kanäle für eine Bandbreite von bis zu 48Gbps.

Windows S2D (Storage Space Direct) Failover Cluster

Dual-Controller: JBOD HA Schutz

Multi-Pfad Schutz: Ja
Leistung: 48Gbps
(Zwei Mini-SAS-Kabel (SFF-8644 auf SFF-8644) sind im Lieferumfang enthalten. Es erfordert den optionalen Kauf von Kabeln basierend auf verschiedenen Möglichkeiten der JBOD-Verbindung.)

Unterstützt die SAS DataBolt™-Technologie, liefert eine Geschwindigkeit von 12Gb/s unter Verwendung der bestehenden 6Gb/s-Infrastruktur

Das mit der Broadcom® SAS DataBolt™-Bandbreitenoptimierungstechnologie ausgestattete TL-R1620Sdc verfügt über einen intelligenten Datenpuffer zur Übertragung von Daten auf Laufwerke mit Geschwindigkeiten, die der Leistung des Host-Servers entsprechen. Unabhängig davon, ob das TL-R1620Sdc 12Gb/s- oder 6Gb/s-Laufwerke verwendet, überträgt der Host-Server die Daten mit 12Gb/s an das TL-R1620Sdc, so dass Sie mit der vorhandenen 6Gb/s-Infrastruktur von der High-Speed SAS-Übertragung mit 12Gb/s profitieren können.

Exklusives Tool zur Laufwerksüberwachung für Windows®-Server

Der QNAP JBOD Manager verfügt über eine benutzerfreundliche Oberfläche, mit der Sie das TL-R1620Sdc intuitiv verwalten können. Neben den Informationen zum Betriebsstatus können Sie auch die Topologie des angeschlossenen Geräts sehen, SAS-Zoning-Einstellungen konfigurieren und die Firmware aller angeschlossenen TL-R1620Sdc verwalten.

Mehr erfahren: QNAP JBOD Manager

Hinweis:
1. Die QNAP JBOD Manager-App für SAS JBOD unterstützt Windows-Server 2012 R2, 2016 und 2019. Der auf dem Windows-Server installierte SAS HBA muss ebenfalls die gleiche Windows-Server-Version unterstützen, um sicherzustellen, dass der QNAP JBOD Manager den Server erkennen kann.
2. Windows-Server mit installierten Broadcom® SAS RAID-Karten werden aufgrund der Einschränkungen der Erweiterungskarte nicht in der Verbindungstopologie des QNAP JBOD Managers angezeigt.

•
  Gerätestatus

  Sofortige Anzeige von Systeminformationen des TL-R1620Sdc, einschließlich Zustand, Temperatur, Lüftergeschwindigkeit, Dual-Controller-Verbindungsstatus, Multipfad Routing-Status (Multipfad I/O, MPIO) und Zonentypen.

•
  Zoneneinstellung

  Mit den SAS-Zoneneinstellungen kann das JBOD in zwei Zonen unterteilt werden, so dass Host-Server auf bestimmte Zonen zugreifen können.

•
  Verbindungstopologie

  Nach dem Einrichten des TL-R1620Sdc wird automatisch eine sichtbare Verbindungstopologie erzeugt. So können Sie den Verbindungsstatus aller angeschlossenen Geräte schnell einsehen.

•
  Firmware-Informationen

  Listet die Firmware-Versionen aller angeschlossenen Geräte auf, so dass Sie veraltete Geräte erkennen und aktualisieren können.

Unterstützt die Befehlszeilenschnittstelle

Sie können Ihren Computer über den Konsolenanschluss mit dem TL-R1620Sdc verbinden und die Befehlszeilenschnittstelle (CLI) verwenden, um das TL-R1620Sdc zu konfigurieren.

Mehr erfahren: So richten Sie JBOD über die CLI-Schnittstelle ein

Hinweis: Für die Nutzung dieser Funktion (CLI) ist ein Kennwort erforderlich. Das Standardkennwort ist 00000000 (acht Nullen).

OLED-Anzeige für Systemstatus

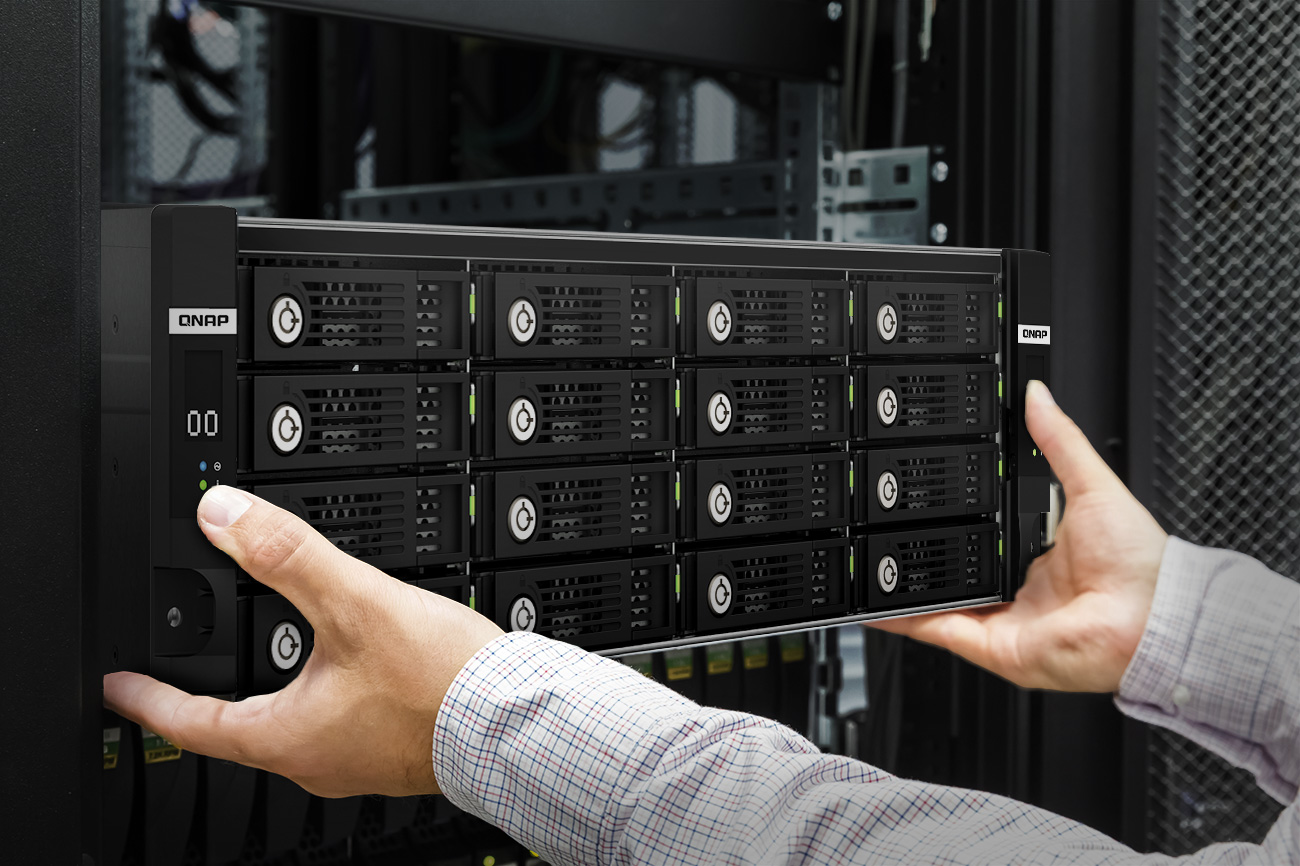

Design mit kurzer Bautiefe und redundanter Stromversorgung. Kann in Standard-Server-Racks oder kleine AV-Schränke installiert werden

(3U, H 131,3 x B 482,2 x T 425,3 mm; H 5,2 x B 19 x T 16,7 Zoll)

Kompatible PCIe SAS-Erweiterungskarten

Marke	Broadcom®	Broadcom®	Broadcom®	Broadcom®	Broadcom®	Broadcom®
Modell	SAS 9300-8e	SAS 9305-16e	SAS 9380-8i8e	SAS 9400-8e	SAS 9500-8e	SAS 9580-8i8e
SAS-Controller	SAS3008	SAS3216	SAS3316	SAS3408	SAS3808	SAS3916
Anschlüsse	2 x4 SFF-8644	4 x4 SFF-8644	2 x4 SFF-8643 2 x4 SFF-8644	2 x4 SFF-8644	2 x4 SFF-8644	2 x8 SFF-8645 2 x4 SFF-8644
Schnittstelle	SAS 12 Gb/s	SAS 12 Gb/s	SAS 12 Gb/s	SAS 12 Gb/s	SAS 12 Gb/s	SAS 12 Gb/s
Hardware RAID-Unterstützung	Nein	Nein	Ja	Nein	Nein	Ja

• Prüfen Sie die Kompatibilitätsliste für weitere Informationen

• Das TL-R1620Sdc unterstützt derzeit keine Microsemi PCIe SAS-Karten

Nutzen Sie die besten SAS-Kabel für Ihre Arbeitsumgebung

	CAB-SAS05M-8644	CAB-SAS10M-8644	CAB-SAS20M-8644	CAB-SAS30M-8644
Länge	0,5m (Im Lieferumfang enthalten)	1m	2m	3m
	Jetzt kaufen!	Jetzt kaufen!	Jetzt kaufen!	Jetzt kaufen!

Standard 5-Jahres-Garantie

Das TL-R1620Sdc wird durch eine 5-Jahres-Garantie ohne zusätzliche Kosten unterstützt. Diese erstklassige Garantie unterstreicht das Engagement von QNAP für Ihre wesentlichen Geschäftsanforderungen, um einen kontinuierlichen Betrieb und unterbrechungsfreie Dienste zu gewährleisten.
