Wie aktiviere ich den Schleifenschutz bei einem verwalteten Switch?
Betroffene Produkte
- QSW-M408-2C
- QSW-M408-4C
- QSW-M408S
- QSW-M1208-8C
- QSW-M1204-4C
- QSW-M804-4C
- QSW-IM1200-8C
Übersicht
Die Schleifenschutzfunktion erkennt und vermeidet die Bildung von Netzwerkschleifen in Layer 2, wenn das Netzwerk mehr als einen aktiven Datenpfad von derselben Quelle zu demselben Zielgerät hat. Dies führt zu wiederholten Informationsübertragungen und damit zu einer Beeinträchtigung des Netzwerks.
Wenn der Schleifenschutz an einem Port aktiviert ist, verhindert das System, dass wiederholte Daten auf dem Datenpfad übertragen werden, indem es den Port sperrt. Wenn eine Schleife erkannt wird, wird der Port für einen bestimmten Zeitraum, der vom Benutzer festgelegt werden kann, abgeschaltet.

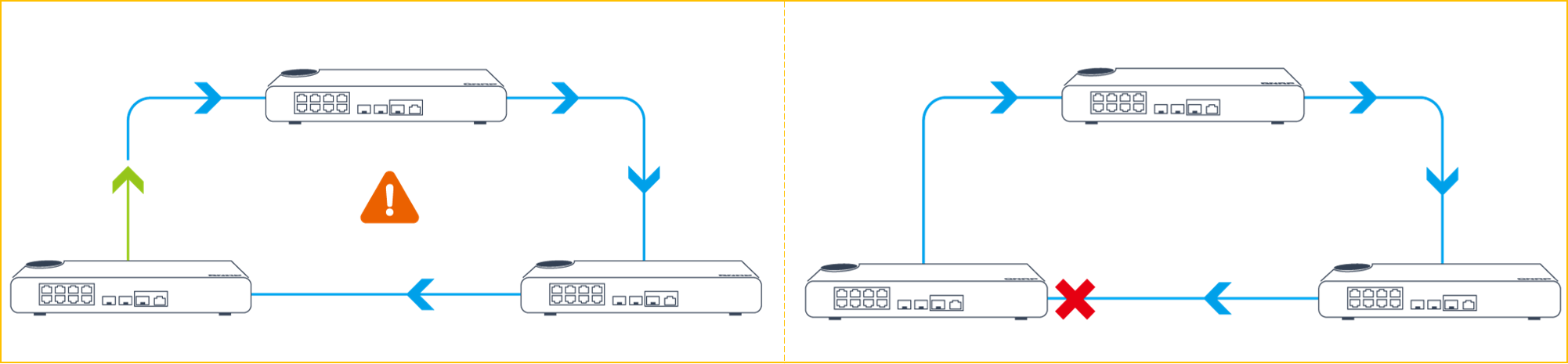

Abb. a: Der vom Ursprungs-Switch ausgehende Verkehr endet nicht automatisch am Zielort, wodurch eine Netzwerkschleife entsteht.
Abb. b: Nach dem Aktivieren des Schleifenschutzes auf dem Ursprungs-Switch wird der eingehende Verkehr für das angegebene Intervall unterbrochen.
| Symbol | Kommentar |
|---|---|
 | Ursprungsquelle für die Netzwerkschleife |
 | Netzwerkschleife erkannt |
 | Netzwerkschleife nach dem Aktivieren des Schleifenschutzes blockiert |
 | Regulärer Datenpfad |
Die früheren Versionen von QSS (Version 1.2.0 und früher) unterstützen die Schleifenschutzfunktion nicht. Um Netzwerkschleifen im Netzwerk zu vermeiden, wurde in den Versionen 1.3.0 und später von QSS ein Schleifenschutz integriert.
Verfahren
- Stellen Sie sicher, dass Sie Ihren verwalteten Switch auf Version 1.3.0 (oder höher) aktualisieren.
- Standardmäßig sind die Einstellungen für den Schleifenschutz auf dem Switch deaktiviert.
- Stellen Sie sicher, dass Sie zuerst RSTP auf dem Switch deaktivieren. RSTP und Schleifenschutz können nicht gleichzeitig auf einem Switch betrieben werden.
- Melden Sie sich bei QSS an.
- Vergewissern Sie sich, dass die Firmware auf die Version 1.3.0 oder höher aktualisiert wurde.
- Wechseln Sie zu Konfiguration>Schleifenschutz.
- Klicken Sie auf
, um den Schleifenschutz zu aktivieren. - Geben Sie die Abschaltzeit zwischen 0 und 604800 Sekunden (168 Stunden oder 7 Tage) an.Hinweis
- Verwenden Sie diese Einstellung, um einen Port für einen bestimmten Zeitraum zu sperren, wenn eine Netzwerkschleife erkannt wird. Die Eingabe von 0 aktiviert den Schleifenschutz auf der Schnittstelle auf unbestimmte Zeit.
- Sie können den Schleifenschutz für einzelne Ports aktivieren. Sie können auch die Schleifenschutzstatistiken der einzelnen Ports überwachen, um das Netzwerk zu debuggen.
- Das standardmäßige Abschaltintervall beträgt 180 Sekunden (3 Minuten).
- Die Systemstatus-LED am Switch blinkt rot (gelb bei QSW-M408-Switches), wenn eine Schleife erkannt wird.
- Optional: Klicken Sie auf , um den Schleifenschutz für einzelne Ports zu aktivieren.
- Klicken Sie auf Speichern.
QSS speichert und wendet die Einstellungen für den Schleifenschutz an.
