QDA-A2MAR

PCやNAS用のRAIDに対応した2台のM.2 SATA SSDドライブを、１つの2.5インチSATAドライブベイでの中で使用

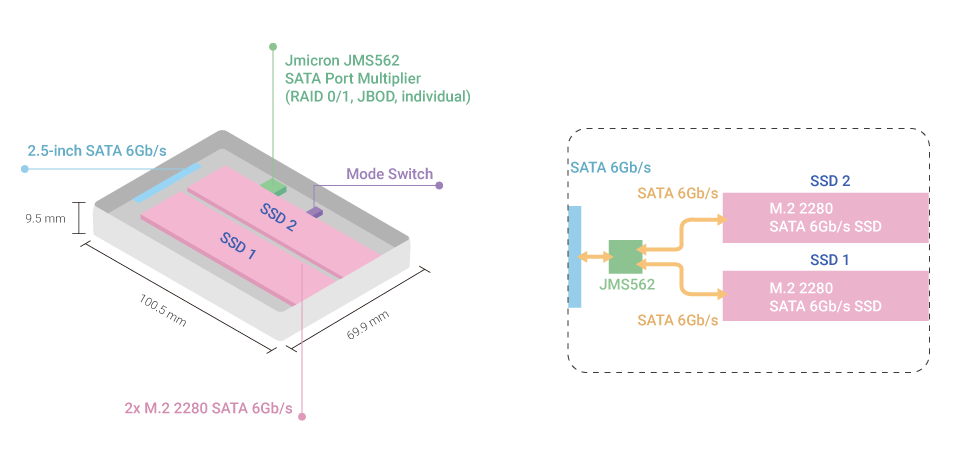

アーキテクチャ図

注意： 接続したドライブは、プロトコル変換やその他オーバーヘッドにより、最適なパフォーマンスを発揮できない場合があります。

さまざまなRAIDレベルをサポート

QDA-A2MARは、さまざまなRAID構成に対応しています。要望に応じて、この一揃いのメタルピンをディスクモード切替装置として使用し、次の中から望ましいRAIDモードを選択できます：個別、JBOD、RAID 0、RAID 1。Windows®ユーザーは、QNAP External RAID Managerユーティリティを使用してRAIDグループステータスとディスの正常性情報を表示できます。

注意：
1. QDA-A2MARでドライブの初期化またはRAIDモード切り替えを行うと、すべてのドライブデータが消去されます。このような操作を行う前にすべてのデータをバックアップするようにしてください。
2. WindowsとLinux PCは、上記の4つすべてのモードに対応しています。QTSは、個別モードをサポートしていません。
3. RAID 0/1グループの作成には、同じモデル番号と容量のドライブのみを使用することが推奨されます。これは、合計ストレージ容量は、最も容量の少ないドライブのサイズと同じになるためです。
4. 個別モード構成で2台のドライブを認識するには、PCのSATAコントローラーがポートマルチプライヤーに対応している必要があります。システムプロバイダーに相談し、お使いのSATAコントローラーの最新ドライバーをインストールするようにしてください。
5. QNAPディスクアダプターは、他のQNAPディスクアダプター内への導入に対応していません。(例えば、QDA-A2MARはQDA-A2AR内に導入できません。)
6. TR-002/TR-004 RAID拡張エンクロージャーは、QDA-A2AR/QDA-A2MARに対応していません。

•

  個別モード

  SATAポートマルチプライヤーに対応しているPCは2台のSATAドライブを1つのSATAポートに接続できます。これにより、別のストレージ容量として各ディスクに独立してアクセスできるようになります。

•

  RAID 1モード（デフォルト）

  合計ストレージ容量の半分はデータの保存に使用されます。残りの半分はこのデータのコピーを維持するために使用されます。これにより、取り付けられているストレージ容量の半分のみを使用できる代わりに、高いデータ保護が確立されます。

•

  RAID 0モード

  データは複数のドライブに分けられます。RAID 0では、パフォーマンスは最大になりますが、ドライブ障害からデータを保護することはできません。

•

  JBODモード

  すべてのドライブが単一のドライブとして認識されます。このモードでは、最大限にストレージを利用できますが、データ保護は利用できません。

パフォーマンスの向上またはデータを保護するためにPC/ワークステーションにインストール

PC/ワークステーション（Windows®またはLinux®）で1つの2.5インチドライブの代わりに2つのM.2 SSDを使用する際は、パフォーマンスを向上するためにRAID 0を作成することや、より優れたデータ保護を確立するためのデータ冗長性の追加を行うためにRAID1を作成することができます。また、M.2 SSDはパフォーマンスを最大化し、レイテンシを低減させることも可能で、オンザフライのビデオ編集やサーバーグレードのアプリケーションに理想的です。

注意: QDA-A2MARは、12V出力(+12V_SATA)に対応していないコンピュータのSATAポートやUSB-SATAアダプタ/ケーブルには対応していません。QDA-A2MARをご購入される前に、SATAポートの電圧出力をコンピュータの販売会社にお問い合わせください。

Windowsユーザー用のExternal RAID Manager

QNAP External RAID Managerユーティリティを使用することで、Windows®ユーザーは、QDA-A2MARのドライブステータスやRAID情報を表示することができます。QDA-A2MARのファームウェア更新もExternal RAID Managerユーティリティで管理できます。

追加情報: External RAID Manager

ストレージまたはSSDキャッシングを効率化するためにQNAP NASにインストール

QDA-A2MARは、CPUリソースを消費しないハードウェアRAIDをサポートしており、最適なNASパフォーマンスを維持することができます。NASに1つ以上のQDA-A2MARを取り付けることで、利用できる2.5インチドライブベイのストレージを最大化することができます。QDA-A2MARは2つのM.2 SSDを利用することで、パフォーマンスを要求するワークフロー用のSSDボリュームを作成することや、Qtierを利用して効率的な階層化ストレージ環境で動作することができます。また、SSDキャッシングを構成すれば、IOPSパフォーマンスをブーストすることもできます。QTSストレージ&スナップショットマネージャーでは、QDA-A2MARのRAID情報およびディスク正常性を監視することができます。

追加情報: Qtier, SSDキャッシング

注意：
1.QNAP NASには、QTS 4.4.1 / QuTS hero h4.5.1 (またはそれ以降のバージョン)が必要です。
2.QTS / QuTS heroは、QDA-A2MARを単一ボリュームとして認識します(ドライブの数に依存せず)。
3.HDDストレージプール storage pool in RAID保護 (RAID 1/5/10など)のあるHDDストレージプールを備えたQTSにおいてQtierを使用する場合、SSDプールに2つのSSD (例：2つのQDA-A2MAR、または1つのSSDにQDA-A2MARを追加)が必要となります。
4.1つのQDA-A2MARドライブが故障して交換が必要な場合：Qtierを無効にしてQDA-A2MARドライブデータをNASベースのストレージプールに移動してから、故障したQDA-A2MARドライブを交換します。

クイックインストールガイドを読む
