QDA-A2MAR

Použijte dva M.2 SATA SSD moduly v jedné 2,5” pozici pro diskové jednotky SATA s podporou RAID pro počítače a NAS

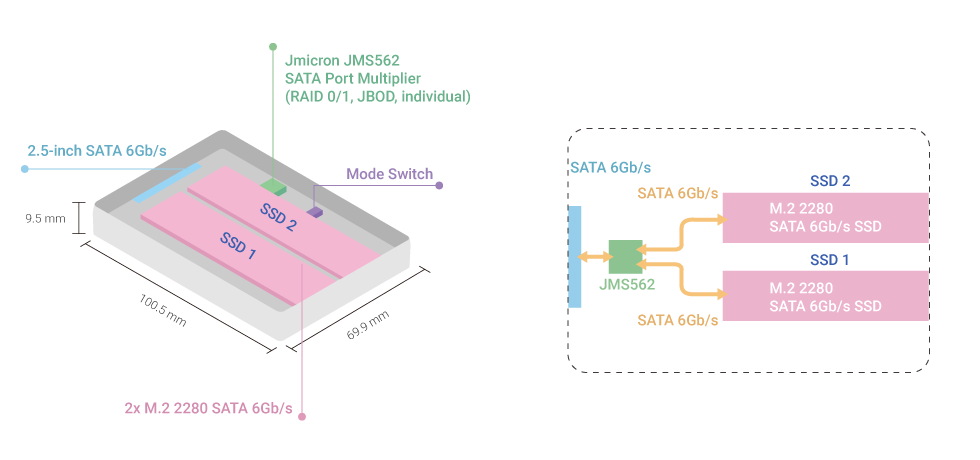

Schéma architektury

Poznámka: Připojený disk nemusí dosáhnout svého optimálního výkonu kvůli překladu protokolu a určité režii.

Podporuje různé úrovně RAID

Model QDA-A2MAR podporuje různé konfigurace RAID. V závislosti na svých požadavcích můžete použít obsažený kovový přepínač jako nástroj pro přepínání diskového režimu pro výběr ideálního režimu RAID: Individuální, JBOD, RAID 0 nebo RAID 1. Uživatelé systému Windows® mohou používat nástroj QNAP External RAID Manager ke zobrazení stavu skupiny RAID a informací o zdraví disku.

Poznámka:
1. U modelu QDA-A2MAR budou všechna data vymazána po inicializaci disku nebo přepnutí režimu RAID. Předem se ujistěte, že jsou všechna data zálohována.
2. Počítač se systémem Window a Linux podporuje všechny režimy uvedené výše. QTS nepodporuje individuální režim.
3. Doporučujeme k vytvoření skupiny RAID 0/1 používat pouze disky s identickými modelovými čísly a kapacitami, protože celkový úložný prosto bude roven velikosti nejmenšího disku.
4. Řadič SATA v počítači musí podporovat multiplikátory portů, aby rozpoznal dva disky v konfiguraci individuálního režimu. Obraťte se na poskytovatele systému a nainstalujte pro svůj řadič SATA nejnovější ovladače.
5. Instalace QNAP diskového adaptéru do jiného QNAP diskového adaptéru není podporována. (například QDA-A2MAR nelze nainstalovat do QDA-A2AR)
6. Rozšiřovací RAID jednotky TR-002/TR-004 nepodporují QDA-A2AR/QDA-A2MAR.

•

  Individuální režim

  U počítače, který podporuje multiplikátory portů SATA, lze připojit dva disky SATA k jednomu portu SATA tak, že můžete nezávisle přistupovat do každého disku jako do samostatného úložného prostoru.

•

  Režim RAID 1 (výchozí)

  Polovina celkové úložné kapacity se používá k ukládání dat a druhá polovina uchovává kopii těchto dat. Tak je zajištěna vysoká ochrana dat za cenu využívání pouze poloviny nainstalovaného úložného prostoru.

•

  Režim RAID 0

  Data jsou rozdělena mezi disky. RAID 0 nabízí nejrychlejší výkon, ale nechrání data před selháním disku.

•

  Režim JBOD

  Všechny disky jsou rozpoznány jako jeden disk. To umožňuje maximální využívání úložiště, ale nezajišťuje žádnou ochranu dat.

Nainstalujte do počítače/pracovní stanice pro vyšší výkon nebo ochranu dat

Při používání dvou M.2 SSD místo jednoho 2,5” disku v počítači/pracovní stanici (Windows® nebo Linux®) můžete vytvořit RAID 0 pro zvýšený výkon nebo RAID 1 pro přidání redundance dat zajišťující větší ochranu dat. M.2 SSD také umožní dosáhnout maximálního výkonu a nižší latence, což je ideální pro editaci videí za provozu a serverové aplikace.

Poznámka: SATA porty v počítači nebo USB na SATA adaptéry/kabely, které nepodporují výstup 12V (+12V_SATA), nejsou kompatibilní s QDA-A2MAR. Před zakoupením QDA-A2MAR se poraďte s prodejcem vašeho počítače o napěťovém výstupu portu SATA.

External RAID Manager pro uživatele Windows

Nástroj QNAP External RAID Manager umožňuje uživatelům Windows® zobrazovat stav disků a informace o RAID modelu QDA-A2MAR. Aktualizace firmwaru pro zařízení QDA-A2MAR lze také spravovat pomocí nástroje External RAID Manager.

Zjistěte si více: External RAID Manager

Nainstalujte do QNAP NAS pro efektivní úložiště nebo SSD cache

Model QDA-A2MAR podporuje hardwarový RAID, který nespotřebovává zdroje CPU pro zachování optimálního výkonu NAS. Můžete nainstalovat jeden nebo více zařízení QDA-A2MAR do NAS a maximalizovat tak využití dostupných 2,5” pozic pro diskové jednotky. Zařízení QDA-A2MAR může obsáhnout dva M.2 SSD moduly, které umožňují vytvořit svazek SSD pro výkonově náročné pracovní postupy nebo práci v efektivním prostředí stupňovaného úložiště s Qtier. Může také zvýšit výkon IOPS, pokud se nakonfiguruje SSD cache. Informace o RAID a zdraví disků zařízení QDA-A2MAR lze monitorovat prostřednictvím Správce úložiště a snímků QTS.

Zjistěte si více: Qtier, SSD cache

Poznámka:
1. QTS 4.4.1 / QuTS hero h4.5.1 (nebo novější) je požadován pro QNAP NAS.
2. QTS / QuTS hero identifikuje zařízení QDA-A2MAR jako jeden svazek (bez ohledu na jednu nebo dvě nainstalované jednotky).
3. Když používáte Qtier v QTS s úložnými zásobníky HDD v ochraně RAID (například RAID 1/5/10), pak jsou v zásobníku SSD vyžadovány dva SSD (například dvě zařízení QDA-A2MAR nebo jeden SSD a jedno zařízení QDA-A2MAR)
4. Pokud jednotka QDA-A2MAR selže a je nutné ji vyměnit: musíte zakázat Qtier, aby se data jednotky QDA-A2MAR přesunula do úložného zásobníku na bázi NAS, a pak nahradit jednotku QDA-A2MAR, která selhala.

Přečtěte si průvodce rychlou instalací
