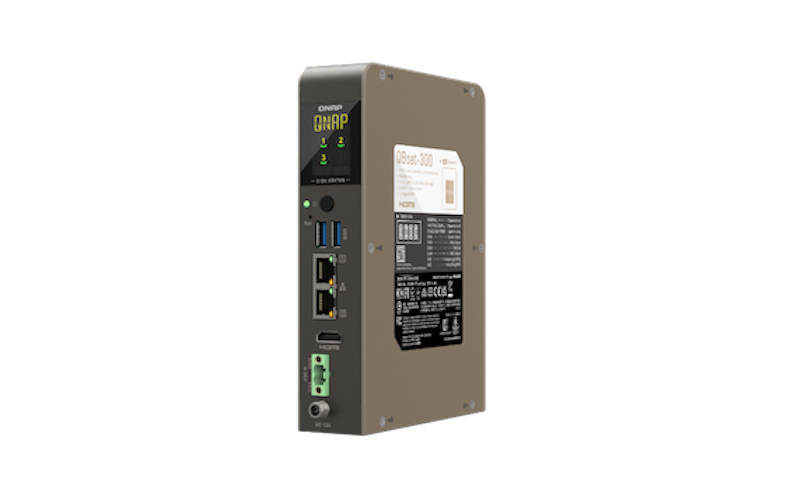

QBoat-300

Hub de Dados de Borda Industrial projetado para Linhas de Produção 24/7

Hardware robusto para seu hub de borda Indústria 4.0

Explore os poderosos detalhes do design industrial do QBoat-300, criado para ambientes exigentes de computação de borda.

• Painel LCD frontal

  Exibição em tempo real do status do sistema, incluindo status dos discos e alertas do sistema, permitindo manutenção local imediata.



• Portas USB 3.2

  Possui 2 interfaces de expansão USB 3.2 Gen 1 de alta velocidade para conexão flexível de câmeras industriais ou diversos sensores.



• Portas LAN Gigabit duplas

  Suporta redundância de rede dupla e agregação de link, garantindo transmissão de dados estável e ininterrupta na linha de produção.



• Saída HDMI™ 4K

  Suporta saída de vídeo 4K e decodificação de vídeo por hardware, ideal para exibição de monitoramento AOI de detecção de defeitos em tempo real.

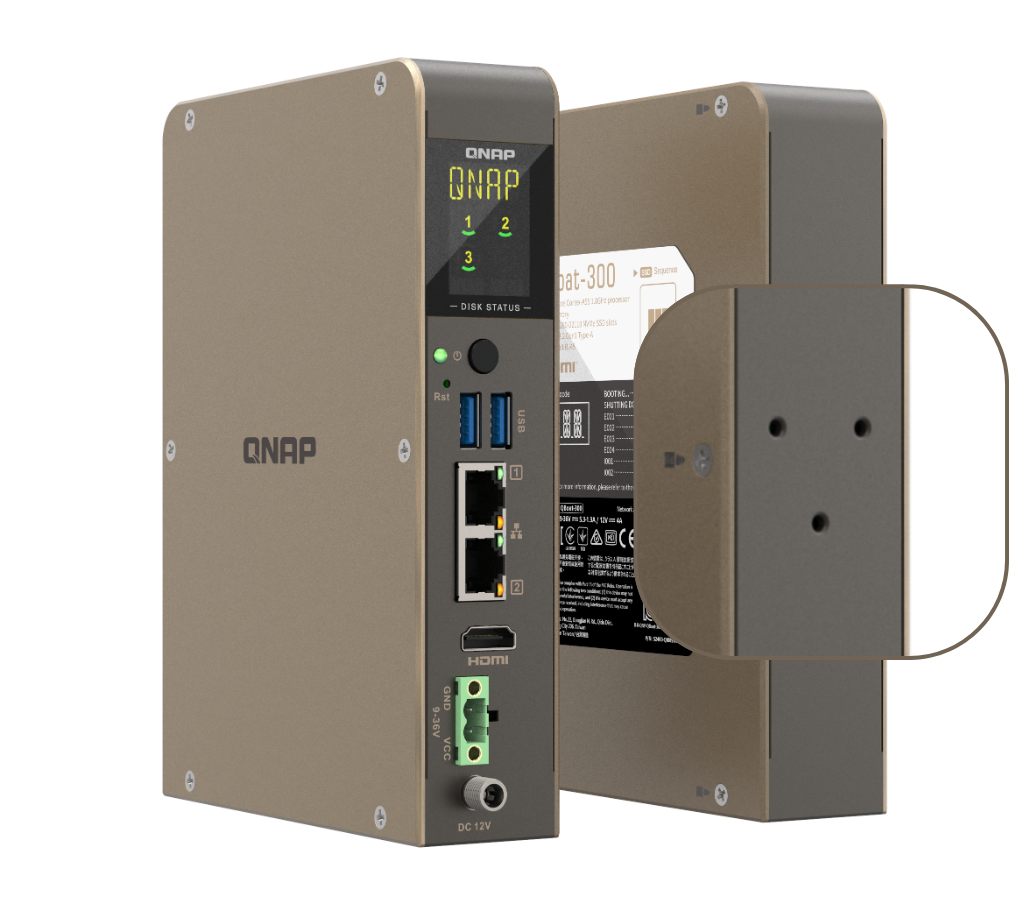

• Suporte de montagem em trilho DIN

  Compatível com montagem padrão em trilho DIN industrial de 35mm com design de instalação vertical, economizando significativamente espaço valioso dentro dos painéis de controle.



Visualização de dados: monitoramento intuitivo local do edge ao chão de fábrica

A tela frontal de 4 dígitos do QBoat-300 e os indicadores dedicados de SSD apresentam o status do dispositivo em tempo real diretamente na unidade — sem necessidade de login no sistema.

• Identificação de nó local sem erros

  Com IDs de dispositivo personalizáveis de 4 dígitos (ex: A035), técnicos podem localizar instantaneamente os nós-alvo com precisão, eliminando completamente erros humanos de identificação durante manutenções em implantações em larga escala.

• Diagnóstico preditivo do sistema e alertas

  A unidade informa instantaneamente códigos de status — quando um disco está cheio ou ocorre uma anomalia de rede, a causa raiz é exibida diretamente, reduzindo significativamente o tempo médio de reparo (MTTR) e maximizando a eficiência operacional.

• Monitoramento Crítico da Saúde do Armazenamento

  O painel integra indicadores dedicados para SSD, proporcionando uma visualização rápida do status do armazenamento M.2. O pessoal no local pode ler diretamente a integridade do disco e riscos de falha na própria unidade, sem precisar acessar o sistema.

Superando Limites Ambientais: Operação Industrial de Ampla Faixa de Temperatura de -20°C a 70°C

Diferente de equipamentos comerciais comuns, o QBoat-300 é projetado para ambientes hostis com um excelente design de equilíbrio térmico, permitindo operação estável em uma faixa de temperatura de -20°C a 70°C (-4°F ~ 158°F). Seja instalado em estações de monitoramento externas em regiões frias ou em gabinetes industriais selados de alta temperatura, as tarefas de computação de borda nunca serão interrompidas.

Design de Resfriamento Passivo: Elimina Completamente Poeira e Ruído

QBoat-300 utiliza um gabinete totalmente em liga de alumínio para condução de calor. O design sem ventilador não só garante silêncio total, mas também impede que poeira metálica, névoa de óleo ou gases corrosivos presentes em ambientes fabris sejam sugados para dentro da unidade.

• Sem partes móveis, zero desgaste mecânico, maximizando a confiabilidade a longo prazo
• Previne a entrada de poeira, névoa de óleo e gases corrosivos na unidade
• Reduz significativamente o risco de danos ao hardware, ideal para implantação de longo prazo em ambientes industriais severos
• Manutenção mínima necessária, reduzindo o TCO (Custo Total de Propriedade)

Cache e Buffer Ultrarrápidos: 3 slots para SSD M.2 NVMe

3 slots M.2 integrados suportam transferência de alta velocidade PCIe Gen 3 e os formatos 22110/2280. Como o hub de dados para fábricas inteligentes, oferece cache de imagem em tempo real para aplicações de alto desempenho, como inspeção visual AOI.

• 3 x slots M.2 2280/22110 NVMe (2 x PCIe Gen 3 x1, 1 x PCIe Gen 2 x1)
• Cache de alta velocidade para dados de imagem AOI e fluxos de sensores
• Garante que os dados recebam o pré-processamento mais eficiente antes de serem enviados para a nuvem
• A configuração barebone permite implantação flexível de SSD

Aceleração NVMe

Computação de Borda de Alto Desempenho com Aceleração de Cache SSD

O QBoat-300 possui um processador quad-core de alto desempenho com 4 GB de memória e suporte a motor de criptografia por hardware. Com 3 slots M.2 NVMe SSD integrados, recomenda-se o uso de SSDs industriais de ampla faixa de temperatura para fornecer desempenho de acesso estável, totalmente em flash e em alta velocidade, aumentando significativamente o IOPS para atender demandas de aplicações com acesso intensivo.

Desempenho de Transferência

	Leitura	Gravação
Transferência de Arquivos Windows (2 x 1 GbE)	181 MB/s	181 MB/s
Desempenho de Acesso Aleatório (2 x 1 GbE, iSCSI RR/RW-4K)	36.782 IOPS	24.108 IOPS

Ambiente de Teste

NAS: QBoat-300

CPU: Quad-core ARM Cortex-A55 (1,8 GHz)

RAM: 4 GB

SO: QTS 5.2.8

Disco: 3 x Exascend 960GB PCIe SSD (RAID 5)

Rede: Integrada 1GbE x 2

PC Cliente

Windows Server 2019 (Modo de Desempenho), Intel Xeon W1250 3,3GHz, RAM: 32GB

Testado no laboratório da QNAP. Os resultados podem variar dependendo do ambiente real.

Fábrica Inteligente

Caso de Uso Ideal: Buffer de Dados MES para Fábrica Inteligente

QBoat-300 serve como um hub de buffer para MES (Sistemas de Execução de Manufatura). Por meio de integração direta com dispositivos de front-end, pode processar e armazenar temporariamente dados de produção em tempo real.

Dispositivos Finais

AOI / PLC

100% Dados Brutos

→

Filtra 90% dos Dados Redundantes

Edge Computing

QBoat-300

Cache de Alta Velocidade + Filtragem

→

Servidor Central / Nuvem

Transfere Apenas 10% dos Dados Essenciais

Vantagem 1: Tomada de Decisão de Dados no Local

Integra dispositivos AOI, PLC e sensores para coletar e processar dados de produção de forma unificada e em tempo real. Apenas “eventos críticos” e “informações necessárias” são enviados para os sistemas de back-end, reduzindo efetivamente o tráfego de rede, MES e nuvem.

Vantagem 2: Buffer Local, Depois Transferência Segura

Evita que picos repentinos de tráfego prejudiquem as operações de produção. Grandes volumes de imagens e dados em tempo real são primeiramente armazenados em buffer na linha de produção e, depois, sincronizados automaticamente para a matriz ou nuvem em horários de menor movimento, garantindo a preservação completa dos registros de produção.

Vantagem 3: Estabilidade com Flexibilidade

Com chips industriais de ampla faixa de temperatura e 3 slots M.2 SSD, oferece poderosas capacidades de cache de dados, garantindo fluxo contínuo de dados mesmo nas linhas de produção mais movimentadas da Indústria 4.0.

Explore as capacidades práticas de integração do QBoat-300

O QBoat-300 se integra perfeitamente a diversos ambientes industriais, desde inspeção óptica AOI até logística inteligente e implantação em painéis de controle, atendendo de forma abrangente às necessidades da linha de produção.

• Inspeção Óptica Automatizada (AOI)

  Monitoramento de imagens da linha de produção em tempo real via saída HDMI™ 4K, combinado com processador industrial de ampla faixa de temperatura para computação de IA de borda, identificando defeitos de produtos com precisão. Conecta-se a sistemas AOI para armazenar em cache e pré-processar imagens de produção antes de enviá-las para a nuvem.

• Logística Inteligente e Gerenciamento de Armazém

  Utiliza rede dupla GbE para conectar múltiplos leitores de código de barras, atuando como hub de buffer de dados MES para garantir fluxo de dados estável mesmo em picos de uso. Suporta integração com gerenciamento de armazém e sincronização de inventário em tempo real.

• Integração em Painéis de Controle de Automação

  Suporta entrada de ampla faixa de tensão de 9-36V e montagem padrão em trilho DIN. Mesmo quando implantado em painéis de controle com energia instável, pode coletar dados de terminais 24/7. Adequado para aquisição de dados de PLC e integração com sistemas SCADA.

Equipado com o sistema operacional QTS profissional: tornando a computação industrial mais simples

O QBoat-300 é mais do que hardware — ele executa o sistema operacional QTS otimizado para acesso e gerenciamento de dados. Elimina a complexidade de construir ambientes Linux do zero, oferecendo uma interface gráfica intuitiva para que você possa focar no desenvolvimento de aplicações para a linha de produção.

1

Monitore remotamente o status do hardware, tráfego de rede e espaço de armazenamento via navegador web. Mesmo implantado em locais de difícil acesso nos painéis de controle da fábrica, você sempre estará informado sobre o status operacional.

2

Firewall integrado, suporte a VPN e configurações de permissões em múltiplos níveis, combinados com varredura antimalware, oferecem proteção abrangente para dados críticos de produção.

3

Instale diversos pacotes de IoT industrial, sincronização de dados e backup com um clique pelo App Center. Transforme o QBoat-300 de um gateway simples em um poderoso hub de processamento de dados.

Computação de borda eficiente e tecnologia de conteinerização

Com armazenamento SSD M.2 NVMe de alto desempenho, o QBoat-300 atua como um eficiente posto avançado de dados de IA na borda. Implante serviços leves de limpeza e filtragem de dados em containers para transformar dados brutos locais em dados estruturados, fornecendo materiais precisos para análise de IA no backend e promovendo colaboração perfeita entre borda e nuvem.

•

  Container Station

  Suporta exclusivamente as tecnologias leves Docker®, LXD e Kata Containers. Baixe milhares de aplicativos do marketplace online Docker Hub®, importe/ exporte facilmente containers de software e configure permissões de acesso, aproveitando um rico ecossistema de aplicações de microsserviços.
