TR-002

Espansione Archiviazione Direct Attached USB Type-C a 4 slot con Hardware RAID

Espansione dell'archiviazione efficace con supporto RAID

Il TR-002 è una soluzione Espansione dell'archiviazione ideale per PC, in particolare per laptop che non possono installare unità più grandi e di maggiore capacità. Dotato di quattro slot SATA da 3,5 pollici e supporto per configurazione RAID, il TR-002 offre la possibilità di archiviare un gran numero di file e dati e di garantire protezione contro possibili guasti delle unità.

Vari livelli RAID supportati

Il TR-002 supporta una varietà di configurazioni RAID. In base alle tue esigenze, puoi passare tra modalità RAID controllate da hardware o software. Sposta i DIP switch nelle posizioni corrispondenti per la modalità RAID ideale: Individuale, JBOD, RAID 0, RAID 1/10 o RAID 5. Puoi anche configurare le impostazioni RAID dal tuo QNAP NAS, oppure utilizzando l’utility QNAP External RAID Manager sul tuo computer.
» Scopri di più: External RAID Manager

Per saperne di più: External RAID Manager

•

  Modalità Singolo

  Tratta ogni disco come Spazio di archiviazione separato, consentendo di accedere indipendentemente a ciascuno.

  Hot-swap unità non supportato in questa modalità

•

  Modalità JBOD

  Tutti i dischi sono riconosciuti come un singolo unità. Ciò consente un utilizzo massimale di Archiviazione ma non offre protezione dati.

•

  Modalità RAID 0

  dati viene suddiviso tra i unità. RAID 0 offre le prestazioni più elevate ma non protegge dati da guasti unità.

•

  Modalità RAID 1/10

  Metà della capacità totale di Archiviazione viene utilizzata per archiviare dati, mentre l’altra metà conserva una copia di questi dati. Ciò offre un’elevata protezione dati a discapito della possibilità di utilizzare solo metà dello Spazio di archiviazione installato.

•

  Modalità RAID 5

  RAID 5 richiede almeno tre dischi e le informazioni di parità sono distribuite tra i dischi, offrendo una capacità Archiviazione ottimizzata e protezione contro il guasto di un disco.

•

  Modalità controllo software

  Usa questa modalità per controllare la configurazione RAID dal tuo NAS o computer.

Modalità RAID supportata	Espansione NAS	Archiviazione esterno per NAS	Archiviazione esterno per computer Windows	Archiviazione esterno per computer Linux
Software Ctrl	Necessario per Switch alla modalità Software Ctrl
Singolo
JBOD
RAID 0/1/5/10
RAID multipli

I computer Linux possono riconoscere le partizioni esistenti su più configurazioni RAID, ma non possono crearne di nuove.

Configurazione e gestione flessibile di Archiviazione

Rispetto ad altri enclosure RAID, il TR-002 offre configurazioni controllate via software per una maggiore flessibilità di gestione. Gli utenti possono configurare il RAID e monitorare l’integrità di disco utilizzando Archiviazione e snapshot Manager su un QNAP NAS, oppure usando l’utility QNAP External RAID Manager sul proprio computer.

Nota: Quando si collega il TR-002 a un NAS, gli utenti possono scegliere di utilizzare la modalità Archiviazione di espansione NAS oppure la modalità Archiviazione esterna.

•

  Usa Archiviazione e snapshot Manager per configurare il TR-002 come unità Espansione dell'archiviazione per il tuo QNAP NAS. Oltre alla configurazione RAID, la modalità Archiviazione di espansione NAS supporta varie funzioni NAS, inclusi pool e snapshot. Scegliendo la modalità Archiviazione esterna, puoi usare il TR-002 come DAS.

•

  Dopo aver installato QNAP External RAID Manager sul tuo computer, la sua interfaccia intuitiva ti permette di configurare rapidamente i gruppi RAID sul TR-002. QNAP External RAID Manager supporta anche la creazione di RAID multipli per configurazioni Archiviazione versatili e offre una panoramica completa Archiviazione — fornendo una visione chiara e immediata di tutte le informazioni su dispositivo, disco e gruppo RAID, così puoi monitorare con precisione lo stato operativo del TR-002.

Scenari di utilizzo versatili per soddisfare le esigenze di Espansione dell'archiviazione

Il TR-002 soddisfa molti requisiti di Espansione dell'archiviazione per uso domestico e lavorativo, tra cui:

Scenario 1: Espandi la capacità del tuo NAS

Utilizzare il TR-002 invece di un'unità di espansione NAS convenzionale.

Scenario 2: Archiviazione esterno per il tuo NAS

Utilizzare il TR-002 come Archiviazione esterno per il tuo NAS.

Scenario 3: Espandi il Spazio di archiviazione del tuo computer

Utilizzare il TR-002 per fornire più spazio al tuo computer.

Scenario 4: Condivisione file multipiattaforma

Utilizzare il TR-002 per spostare rapidamente file tra vari dispositivi con diversi file system.

Scenario 1: Espandi la capacità del tuo NAS

Il TR-002 offre un metodo alternativo per gli utenti di espandere la capacità di NAS Archiviazione. Collegando il TR-002 al loro NAS e utilizzando il Manager Archiviazione e snapshot, gli utenti possono configurare e gestire facilmente il loro Espansione dell'archiviazione. Il TR-002 supporta una varietà di NAS Archiviazione QNAP e funzioni Gestione dei file, consentendo agli utenti di creare pool, trovare file con Qsirch e organizzare file con Qfiling.

Funzione	QNAP TR-002	UX-500P	Altro dispositivo RAID/ JBOD esterno
Tipo di connessione	USB 3.2 Gen 1	USB 3.2 Gen 1	In base al dispositivo
Alloggiamenti disco	2	Per dispositivo	In base al dispositivo
Sistemi supportati	QNAP QTS, Windows, Linux ecc...	QNAP QTS	QNAP QTS, Windows, Linux ecc...
Monitoraggio dello stato di salute del disco	Supportato (QNAP QTS, Windows)	Supportato	Non supportato
Protezione RAID hardware	Supportato (QNAP QTS, Windows)	Non supportato	Varia in base al dispositivo
Crea pool	Supportato (QNAP QTS)	Supportato	Non supportato
Migrazione RAID, espansione della capacità	Non supportato	Supportato	Varia in base al dispositivo

Nota:
1. Il TR-002 non supporta quanto segue: i modelli TS-128, TS-228, TS-131, TS-231, TS-431, TS-431U e NAS che non possono essere aggiornati a QTS 4.3.6 (o versioni successive).
2. Il TR-002 può essere utilizzato solo come pool o volume individuale su NAS. Il suo pool/volume non può essere combinato nel NAS collegato. Le applicazioni NAS non possono essere installate su TR-002.
3. Le unità possono essere migrate solo da un TR-004 a un altro TR-004. I file e i dati memorizzati sulle unità spostate da/verso un NAS (o un altro dispositivo) non saranno riconosciuti.
4. L'hot-swap delle unità non è supportato nella modalità Individual per il TR-002.
5. Le prestazioni del TR-002 possono variare in base alle specifiche e alle risorse di sistema disponibili del dispositivo host.

Controllare i modelli NAS compatibili

Utilizzare il TR-002 come alternativa agli enclosure di espansione NAS convenzionali

In quanto dispositivo RAID hardware esterno, il TR-002 funziona indipendentemente e non richiede ulteriori risorse di sistema NAS. Rispetto all’alloggiamento di espansione UX-500P, il TR-002 utilizza meno risorse di sistema NAS.

Confronto sull’uso della CPU NAS durante le operazioni di lettura e scrittura casuali

TR-002:Lettura

469.0 MB/s

TR-002:Scrittura

452.1 MB/s

UX-500P:Lettura

46.5 %

UX-500P:Scrittura

52.30 %

Windows trasferimento file da 10GB

Upload

199 MB/s

Download

227 MB/s

Testato nei laboratori QNAP. I valori possono variare in base all'ambiente.

Ambiente di test 1:
NAS: TS-932X-2G
QTS 4.3.6.0726 Build 20181011, Annapurna Labs Alpine AL324 Quad-core ARM Cortex-A57 CPU @ 1.70GHz, 2GB RAM, Seagate ST1000NM0033-9ZM173 *4, RAID5, Thick volume; LUN basato su blocchi, AIO disabilitato, SMB3~1
TR-002
QTS 4.3.6.0738 Build 20181023, Samsung SSD 850 PRO 512GB *4, RAID10, Thick volume
UX-500P
QTS 4.3.4.0736 Build 20181010, Samsung SSD 850 PRO 512GB *4, RAID10, Thick volume

Ambiente di test 2:
TR-004:
volume tipo: RAID 0; 4 x 1TB Seagate ST1000NM0033 HDD
PC client: Intel® Core™ i7-7700HQ CPU 2.8GHz; 32GB RAM; Windows® 10 64-bit

Scenario 2: Archiviazione esterno per il tuo NAS

Invece di usare il TR-002 per espandere la capacità del tuo QNAP NAS, puoi utilizzarlo come unità Archiviazione complementare per il backup o il trasferimento di dati. Consente anche di migrare fisicamente grandi raccolte di dati che richiederebbero una notevole larghezza di banda di rete. Quando è collegato al NAS, puoi monitorare lo stato e la salute del TR-002 utilizzando il Archiviazione e snapshot Manager sul NAS.

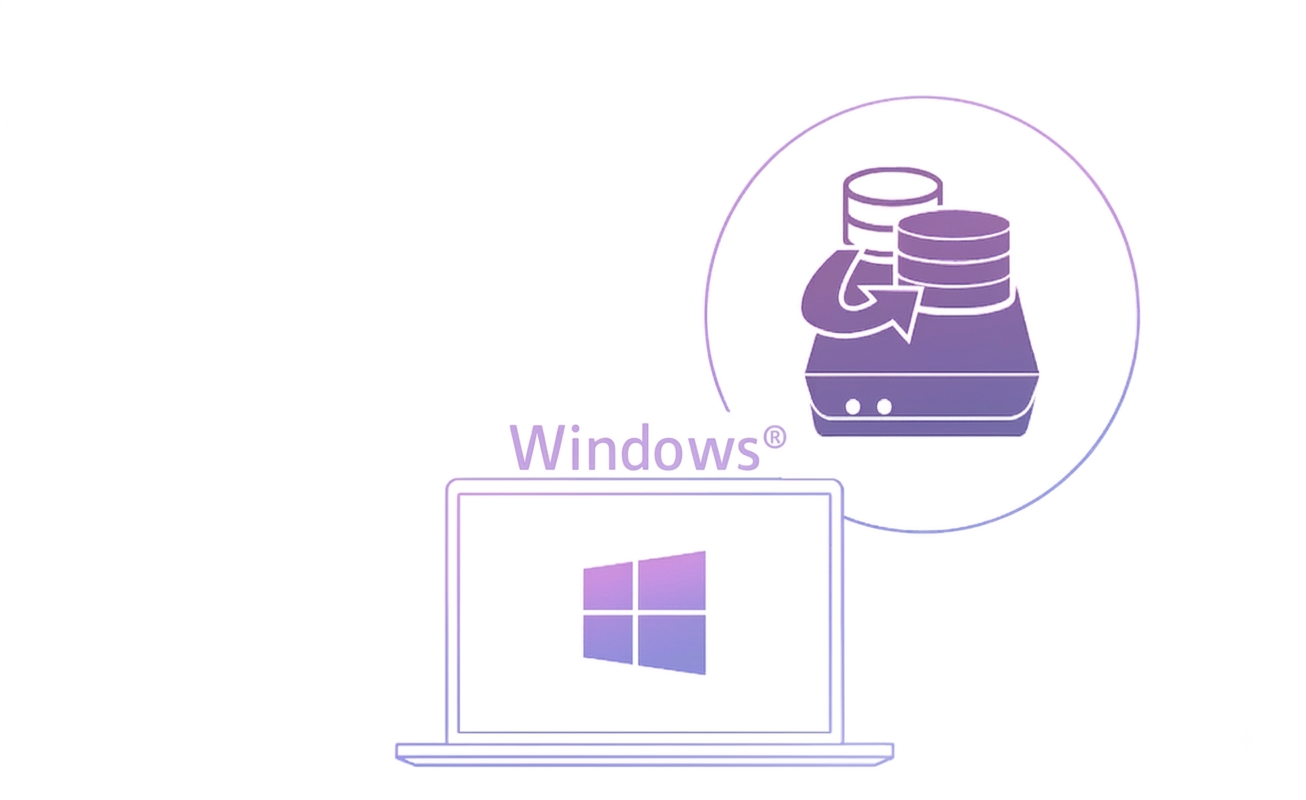

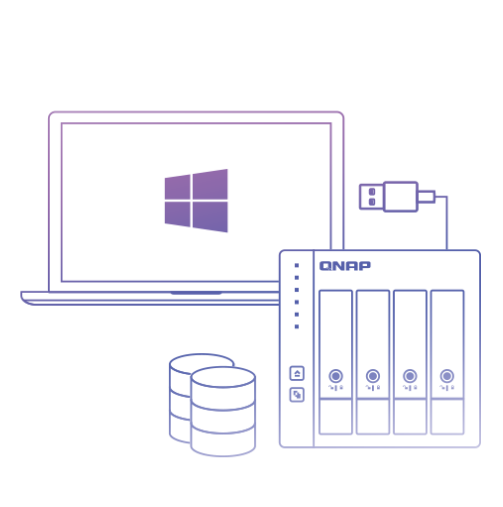

Scenario 3: Espandi il Spazio di archiviazione del tuo computer

Il TR-002 può aggiungere rapidamente Spazio di archiviazione al tuo computer. Puoi usare il DIP Switch per configurare una modalità RAID hardware o gestirlo tramite l'utility QNAP External RAID Manager. Lo stato e la salute del TR-002 possono essere monitorati anche tramite l'utility QNAP External RAID Manager.

Per saperne di più: External RAID Manager

Nota: Il QNAP External RAID Manager richiede Windows 8.1 (o successivo); Windows Server 2012 R2 (o successivo)

Scenario 4: Condivisione file multipiattaforma

Dalla tua NAS a computer Windows e Linux, il TR-002 è compatibile con una vasta gamma di dispositivi. Ciò lo rende ideale per lo spostamento rapido di file di grandi dimensioni tra dispositivi diversi. Il TR-002 è anche compatibile con dispositivi che utilizzano il file system exFAT, offrendo ulteriore comodità per accedere e condividere file da una gamma più ampia di dispositivi.

Per saperne di più: exFAT

Estensione della garanzia hardware fino a 5 anni

Il TR-002 è coperto da una garanzia di 2 anni senza costi aggiuntivi. Se necessario, è possibile acquistare un'estensione della garanzia che aumenta la copertura fino a 5 anni.

Per saperne di più: Servizi di garanzia QNAP
