QuCPE-7010

Network Virtualization Premise Equipment con processore Intel® Xeon D multi-core, adatta per applicazioni aziendali multi utente e multi-tasking.

Implementare in modo semplice gli ambienti di rete virtuali con una Premise Equipment 2 in 1

Durante l’implementazione degli ambienti virtualizzati, le imprese spesso scelgono di installare soluzioni costose di livello enterprise sui server avanzati o soluzioni gratuite con supporto tecnico limitato, una decisione difficile per le PMI con risorse limitate. L’esecuzione contemporanea di più VM può inoltre incidere sulle prestazioni di rete. QuCPE Network Virtualization Premise Equipment di QNAP dispone di tecnologie di accelerazione hardware, il sistema operativo QNE Network proprietario di QNAP e la piattaforma di gestione centralizzata AMIZcloud per aiutare le SMB a creare una infrastruttura di rete virtuale altamente ottimizzata.

Il sistema operativo QNE Network completa l’infrastruttura di rete virtuale

Il sistema operativo QNE Network di proprietà di QNAP supporta Network Service Composer e SD-WAN (Software-Defined WAN) che consentono una implementazione flessibile ed espansione dell’infrastruttura di rete multi sito. Grazie al supporto VNF (Virtual Network Functions), macchine virtuali e container, QNE Network integra i servizi di rete, calcolo ed applicativi per creare la virtualizzazione di rete, virtualizzazione applicativa e gestione efficiente, riducendo sensibilmente la complessità della gestione e manutenzione.

AMIZcloud - Potente piattaforma di gestione VM centralizzata

La piattaforma di gestione centralizzata AMIZcloud consente agli amministratori IT nella sede centrale di monitorare centralmente tutti i dispositivi edge, macchine virtuali e container. Supportando High Availability*, risoluzione dei problemi, e gestione remota mediante Account Center, QuCPE-7010 aiuta le imprese ad ottenere lo Zero Touch Provisioning, migliorando pertanto l’efficienza della implementazione IT e riducendo i costi di manutenzione.

Per saperne di più: AMIZcloud

Nota: La funzione HA del dispositivo sarà disponibile dal Q1 2022 e sarà supportata solo da alcuni modelli.

Gestione efficiente tramite Service Composer con topologia visualizzata

Con la topologia visualizzata di Network Service Composer, è possibile configurare in modo semplice VNF o VM, creare switch virtuali ed allocare le risorse di rete fisiche per i servizi concatenati con il semplice trascinamento. Alla modifica delle impostazioni, è possibile aggiungere/rimuovere direttamente le singole VNF utilizzando Service Composer, semplificando sensibilmente le combinazione di rete operative.

Eseguire VM/VNF direttamente su QuCPE

QNE Network eredita le applicazioni virtuali versatili dal sistema QNAP QTS. QuCPE può eseguire contemporaneamente più macchine virtuali, container software, e macchine virtuali create dall’utente in Virtualization Station e Container Station, aiutando le PMI a migliorare l’implementazione e la gestione distribuendo nel tempo i costi dell'hardware.

Potente architettura hardware di livello server

Grazie alle funzionalità multi porta e all’architettura espandibile, il QuCPE-7010 offre archiviazione ottimale, calcolo, ed implementazione flessibile per soddisfare i requisiti di diversificazione di prestazioni e applicazioni.

QuCPE-7010

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12

1. 1 slot di espansione PCIe Gen3x8

   Installare una scheda di rete QNAP 25Gbps/10GbE, scheda QM2, scheda USB 3.2 Gen 2 (10Gbps) o una scheda wireless per un potenziale applicativo elevato.

2. 1 slot modulo di rete

   Installare un modulo di rete QNAP per aggiungere le porte 10GbE RJ45/SFP+.

3. Ventole di sistema

   Regola automaticamente le velocità della ventola in base alle temperature del sistema.

4. Processori Intel® Xeon®

   Processori Intel® Xeon® D multi-core 2,2 GHz ad alte prestazioni

5. Memoria DDR4

   Supporta otto moduli di memoria DIMM DDR4 2133/2400 senza buffer per una RAM massima di 128GB/256GB.

6. Unità di alimentazione

   Alimentatori da 300W per garantire la continuità operativa del sistema.

7. 2 unità baie SATA 6Gb/s da 2,5”

   Installare i dischi rigidi o SSD per archiviare in modo sicuro i dati dell’applicazione.

8. 8 porte RJ45 Gigabit

   Collegare gli switch o altri dispositivi LAN.

9. 4 porte 10GbE SFP+

   Offrono la connettività ad alta velocità per i router 10GbE, switch e server di prossima generazione.

10. 1 porta console RJ45

    Una porta console RJ45 dedicata per la gestione host.

11. 1 porta USB 2.0 e 1 porta USB 3.2 Gen 1

    Collegare e utilizzare i dispositivi USB come le telecamere USB con il QuCPE-7010 (dispositivi di archiviazione esterni non supportati).

12. Monitor LCD e pulsanti di controllo

    Il monitor LCD visualizza l’IP in tempo reale e le informazioni firmware dello switch e del sistema QNE Network per aiutare a comprendere lo stato della rete. I pulsanti di controllo consentono di configurare e riavviare direttamente il sistema.

Tecnologie di accelerazione hardware di Intel per migliorare le prestazioni di rete virtuali

Progettato appositamente per le applicazioni di virtualizzazione, la Network Virtualization Premise Equipment QuCPE-7010 adotta diverse tecnologie di accelerazione hardware di Intel per consentire l'accesso diretto all’hardware, migliorando allo stesso tempo le prestazioni di trasmissione di VM e rete virtuale.

Nota: Solamente QuCPE-7010-D2166NT-64G e QuCPE-7010-D2146NT-32G supportano Intel® QAT.

• DPDK (Data Plane Development Kit)

  Consente ai dati di bypassare il kernel del sistema operativo e di accedere direttamente allo spazio utente per offrire una velocità di trasferimento doppia del pacchetto (T/R totale x L2) e migliorare le prestazioni applicative di virtualizzazione globali.

• Smart NIC SR-IOV (Single Root I/O Virtualization)

  Installando uno SmartNIC PCIe compatibile con SR-IOV, è possibile allocare le risorse della banda da una scheda di rete fisica direttamente sulle VM. Con il traffico che baypassa l’Hypervisor vSwitch, è possibile migliorare il throughout I/O e l’efficienza di rete, garantendo l’affidabilità delle applicazioni VM e un minore sovraccarico della CPU.

• Intel QAT (Intel QuickAssist Technology)

  Riduce il carico della compressione a calcolo elevato oltre a migliorare le prestazioni VPN di crittografia IPSec.

SD-WAN consente il collegamento dei servizi di rete

QNE integra la soluzione QuWAN SD-WAN di QNAP (senza sottoscrizione) per creare tunnel VPN crittografati con altri dispositivi QNAP basati su più siti e ottenere il collegamento dei servizi di rete multi sito. Ad esempio, è possibile creare automaticamente una rete firewall (utilizzando VNF QuWAN e pfSense) per migliorare la sicurezza della WAN nell’interfaccia di Service Composer utilizzando il trascinamento.

Per saperne di più: QuWAN

Strumenti IT intelligenti per una gestione efficiente della rete

QNE Network offre funzioni di gestione complete per la gestione della rete IT intelligente.

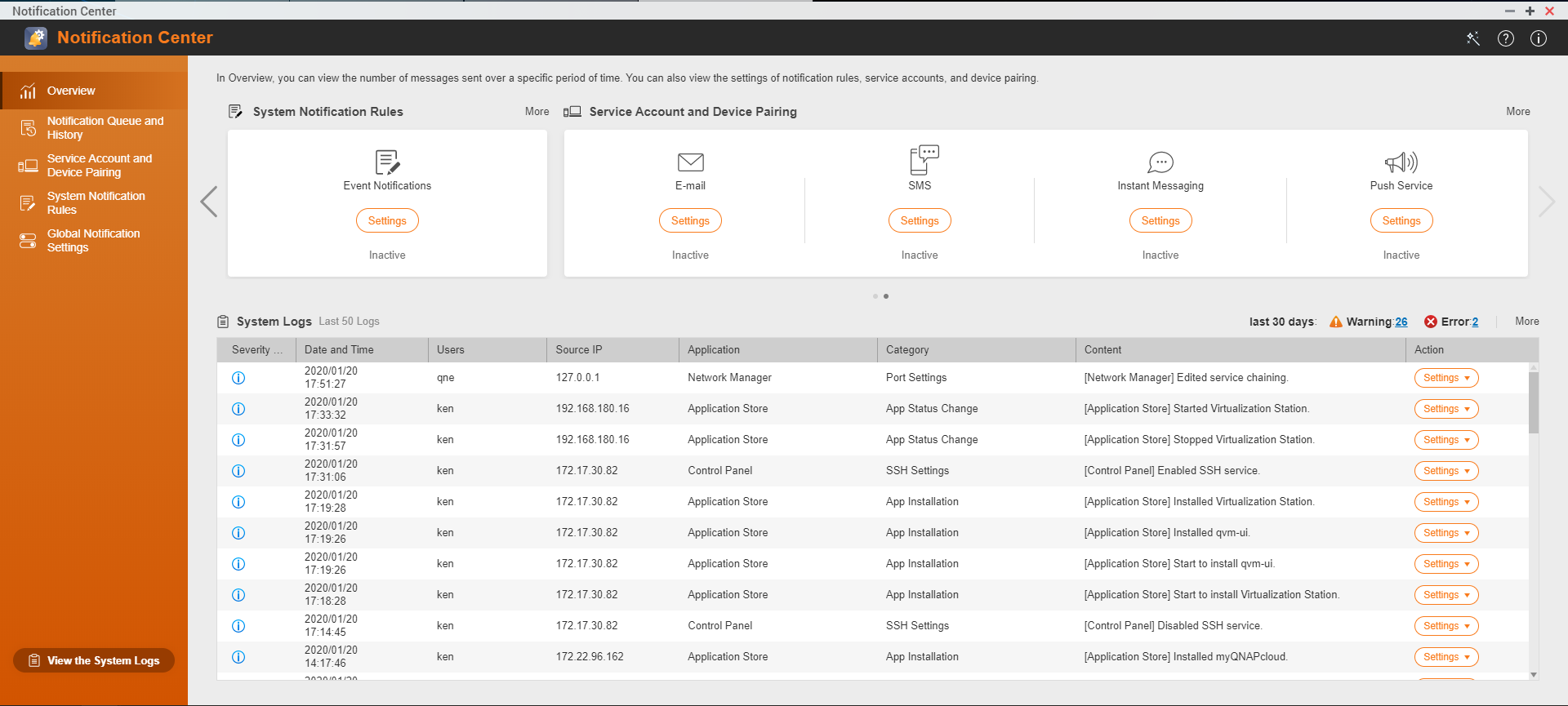

• Centro notifiche

  Consolida gli eventi di sistema ed avvisi di QTS offrendo una soluzione ad applicazione unica per le notifiche invece di dover configurare le singole impostazioni in più applicazioni. Le notifiche possono essere inviate tramite e-mail, SMS, ed altre applicazioni di comunicazione.

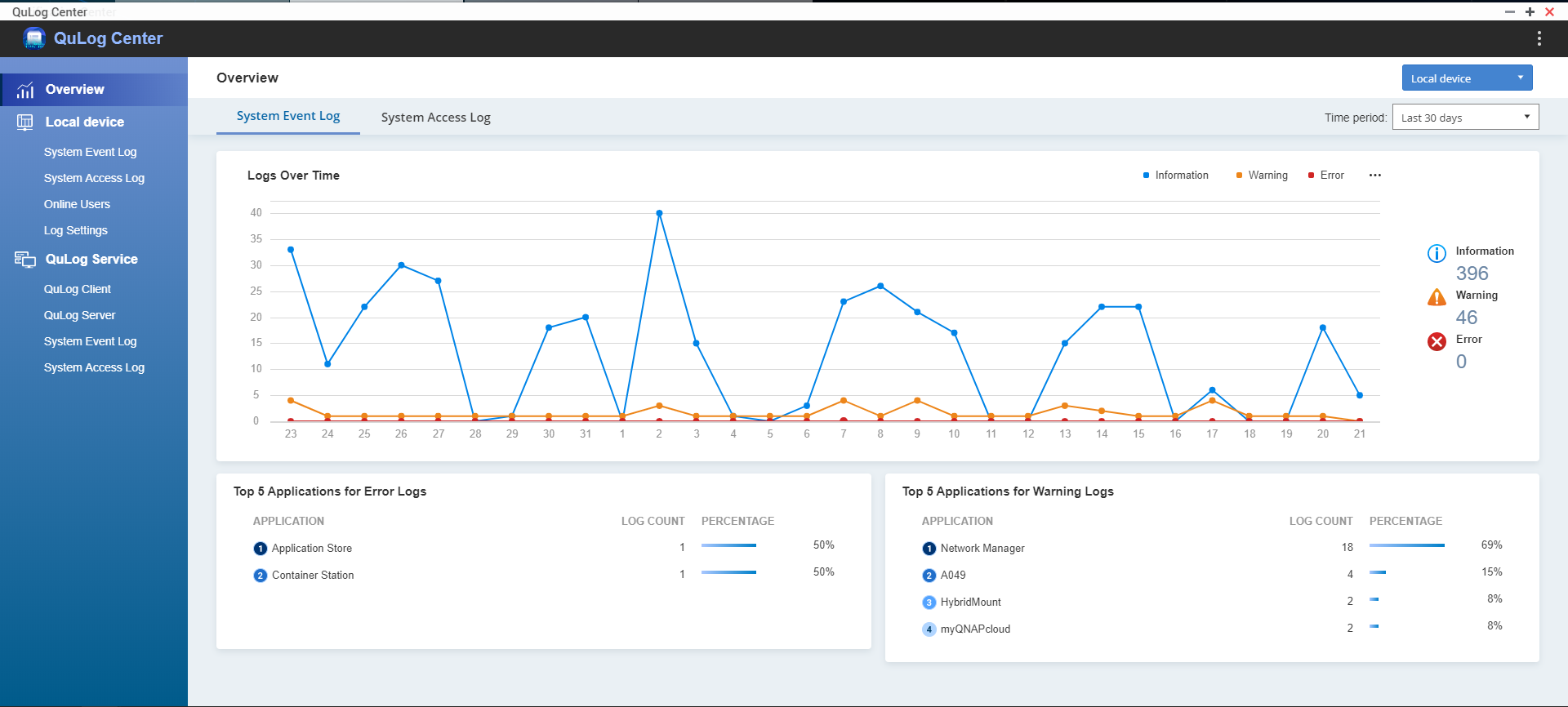

• QuLog Center

  Centralizza le valutazioni statistiche degli eventi di errore/avviso e l’accesso per aiutare il personale IT a monitorare e rispondere rapidamente ai potenziali rischi di sistema.

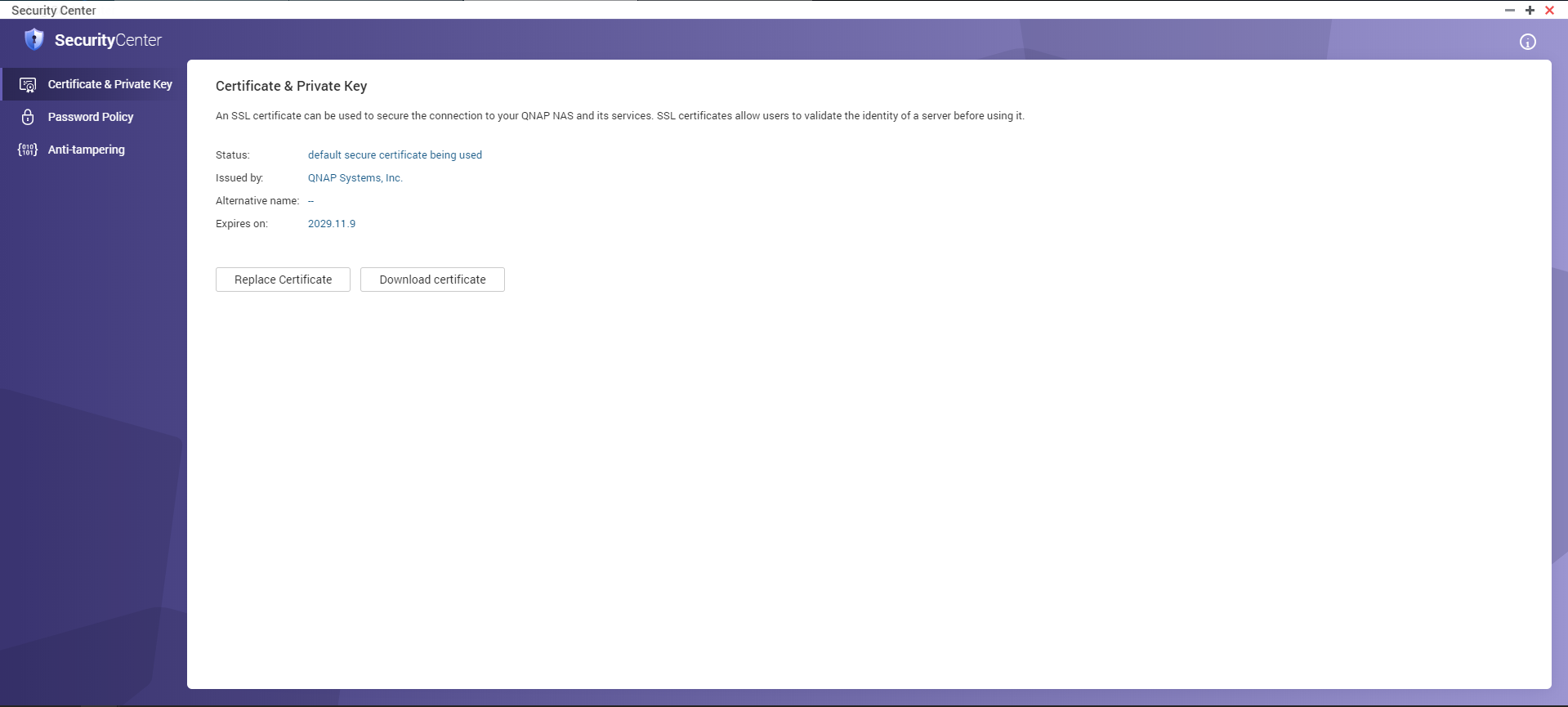

• Centro sicurezza

  Offre la gestione della sicurezza per il personale IT, inclusa la gestione dei certificati SSL. Altre funzioni includono il rilevamento automatico della cronologia delle modifiche per evitare modifiche indesiderate.

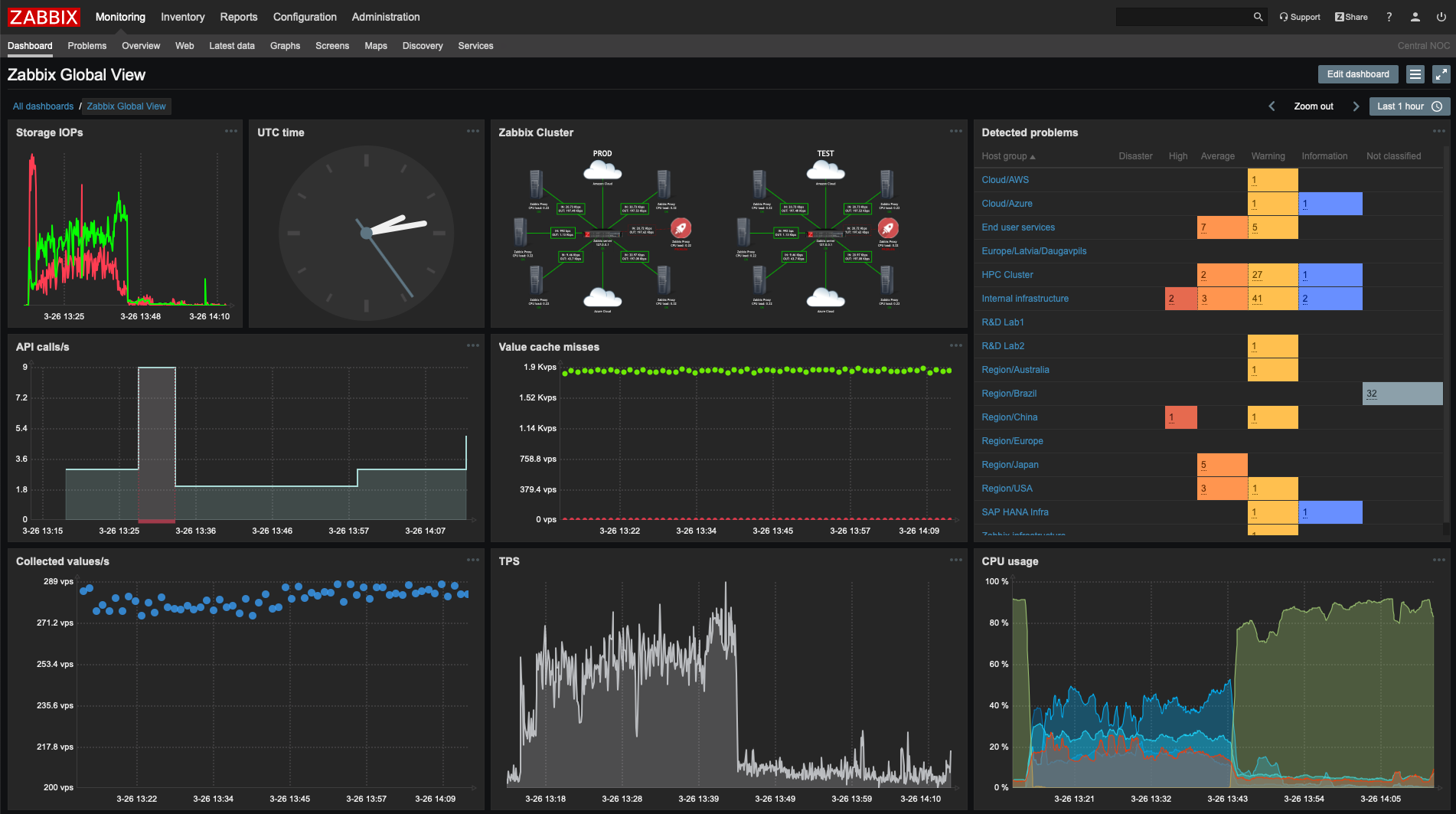

• Zabbix

  Zabbix è una soluzione di terze parti che rileva automaticamente i dispositivi ed esegue il monitoraggio dello stato della rete. Zabbix offre una topologia facile da usare e report di rete, adatti per la gestione di rete di livello enterprise.

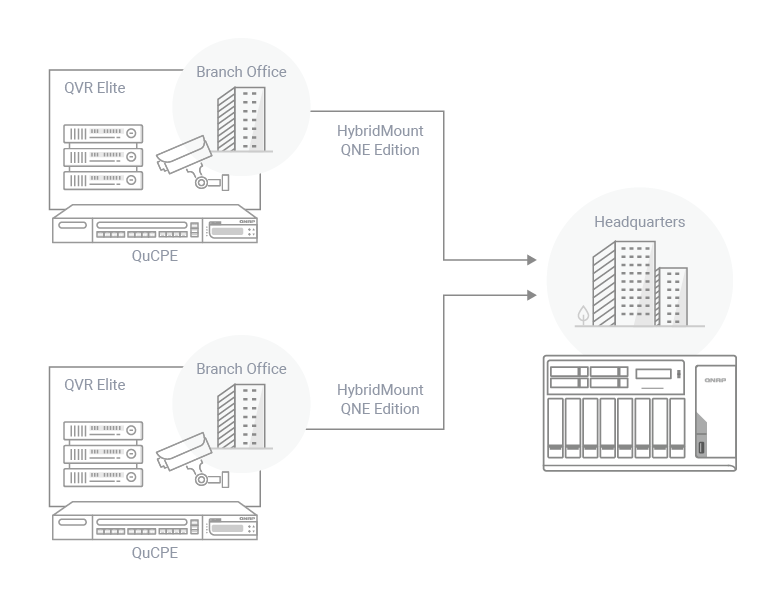

Sistema di sorveglianza intelligente per il monitoraggio di ambienti IT incustoditi

Sorveglianza remota e accesso automatizzato alle porte. QNE integra QVR Elite per la gestione centrale trami i flussi di sorveglianza remoti. Il QuCPE-7010 supporta l’installazione di due HDD/SSD e relativi flussi di sorveglianza nelle filiali che possono montare un NAS remoto nelle sedi centrali con l’edizione QNE di HybridMount*.

Per saperne di più: QVR Elite Smart Surveillance System

Nota: L’edizione QuCPE QNE Network alloca tutta la capacità di unità da 2,5” come Volume applicazione. Dati di VM, container e vDisk sono archiviati per impostazione predefinita nel Volume applicazione. Se due unità da 2,5” identiche vengono installate nel QuCPE-7010, queste verranno configurate per impostazione predefinita come RAID 1 nell’edizione di QNE Network. Tutte le funzioni di gestione dell’archiviazione nel sistema operativo NAS QTS (come la creazione di pool di archiviazione per l’archiviazione di file e snapshot) non sono supportate dall’edizione QuCPE QNE Network.

Piattaforma dell’ecosistema aperto di AMIZ Marketplace

AMIZ Marketplace è un ecosistema di piattaforme open source dove gli sviluppatori software possono avviare VNF ed applicazioni. AMIZ Marketplace offre servizi di licenza ed a pagamento ben congegnati per semplificare l’implementazione di applicazioni e pagamenti. Provider di servizi gestiti da terze parti, fornitori di software indipendenti ed integratori aziendali sono invitati a sviluppare un ecosistema di collaborazione per promuovere una maggiore innovazione aziendale con QNAP.

Nota: La funzione che supporta la pubblicazione delle applicazioni create dall’utente sarà disponibile in Q1 2022.

Supporta le funzioni di rete virtuale di terze parti

AMIZ Marketplace offre diverse VNF e applicazioni gratuite e premium che gli utenti possono installare su richiesta.

•

  Software firewall

  Il software firewall virtuale (come pfSense e FortiGate) aiuta le imprese a separare o proteggere le reti locali e applicare diverse politiche sulla sicurezza.

  Per saperne di più: QNAP x pfSense

  Nota: Il software Fortigate sarà disponibile sul AMIZ Marketplace il Q1 2022.

•

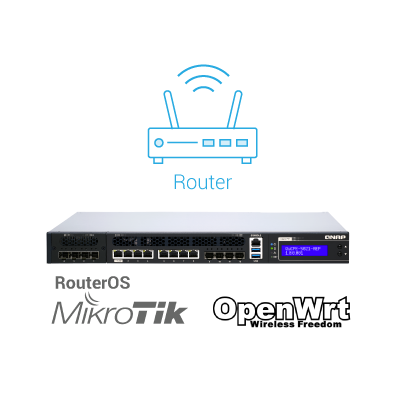

  Router virtuale

  Il QuCPE-7010 può essere trasformato in un router di sicurezza installando RouterOS o OpenWrt. È anche possibile creare tunnel VPN sito a sito tra la sede centrale e le filiali garantendo allo stesso tempo la sicurezza della trasmissione dei dati di rete enterprise.

  Per saperne di più: Implementare il software router MikroTik RouterOS con un QNAP NAS, Implementare il software router pfSense, RouterOS o OpenWrt usando Virtualization Station

Moduli di rete per l’espansione della banda quando necessario

	PulM-10G4SF-XL710	PulM-10G4SF-MLX	PulM-25G2SF-MLX
Velocità	10 GbE	10 GbE	25 GbE
Porte	4	4	2
Interfaccia	SFP+	SFP+	SFP28
Processore	Intel XL710	Nvidia Mellanox ConnectX-4	Nvidia Mellanox ConnectX-4
Bus	PCIe 3.0 x8	PCIe 3.0 x8	PCIe 3.0 x8

Note

QuCPE QNE Network alloca tutta la capacità di unità da 2,5” come Volume applicazione. Dati di VM, container e vDisk sono archiviati per impostazione predefinita nel Volume applicazione. Se due unità da 2,5” identiche vengono installate nel QuCPE-7010, queste verranno configurate per impostazione predefinita come RAID 1 nell’edizione di QNE Network. Tutte le funzioni di gestione dell’archiviazione nel sistema operativo NAS QTS (come la creazione di pool di archiviazione per l’archiviazione di file e snapshot) non sono supportate dall’edizione QuCPE QNE Network.
