QGD-1602P

智能終端 PoE 交換器效能再進化，支援 2.5GbE 及 10GbE 傳輸，接軌 Wi-Fi 6 與 SD-WAN 新時代

2.5GbE PoE 交換器接軌 Wi-Fi 6 新時代

Wi-Fi 6 無線網速有感提升，你的交換器速度跟得上嗎？QGD-1602P 具備 2.5GbE MultiGigabit 網路埠，有效解決 Wi-Fi 6 無線網路傳輸至有線網路時頻寬不足之瓶頸，最佳化您的網路連線及儲存體驗。QGD-1602P 可提供 8 埠 2.5GbE 網路及單埠最高達 90 瓦 PoE 電力給各式高功率 PoE Wi-Fi 6 無線 AP，總輸出電力最高可達 380 瓦；亦可透過 5GbE 網路埠連接 QHora Wi-Fi 6 路由器，透過 QHora 為居家或辦公環境提供 Wi-Fi 6 無線網路。QGD-1602P 以多元介面的高速網路埠為辦公室、旅館、商店等中小型區域提供全方位的 Wi-Fi 6 無線網路基礎建設。搭配獨家 QuWAN 方案，還能透過 SD-WAN 技術優化外網頻寬，使內網無線傳輸同時得益而達效能加乘之效。

效能全面升級，虛擬化應用跑得順

QGD-1602P 網速、效能、記憶體全面升級，不僅提升終端設備連網速度，並可同時部署多台虛擬機或容器，一機提供高效率的虛擬化應用環境。

• 8  核心

  處理器 (Max.)

• 10 GbE

  網速

• 90 W

  乙太網供電

• 20 Gbps

  內網頻寬

• 64 GB

  記憶體擴充 (Max.)

• 6  台

  虛擬機 (Max.)

強勁硬體搭載加速引擎，效能加乘

QGD-1602P 採用 Intel® Atom® C3000 系列多核心 2.2GHz 處理器，內建兩個 2.5 吋 SSD/ HDD SATA 專用插槽、M.2 NVMe SSD 雙插槽，可作為快取應用或配置高速儲存池，提升檔案存取效率，配備 PCIe Gen3 x4 雙插槽彈性擴充多元應用，可安裝 10GbE 網卡、QM2 擴充卡或 USB 3.2 Gen 2 (10Gbps) 擴充卡或無線網卡。此外，更支援 Intel® QuickAssist 硬體加速技術 (Intel® QAT)，大幅提升 IPsec VPN 傳輸效能。

註：Intel® QAT 將於 QTS 4.4.3 開始支援。

首創支援虛擬機的智能終端 PoE 交換器系列

Guardian 為首創搭載 QTS 智能作業系統的 PoE 交換器系列，可運行虛擬機 (VM) 及虛擬容器 (Container)，並支援各式軟體應用，為您帶來嶄新的網通及網路儲存解決方案。獨家 QTS App Center 支援豐富的延伸應用，如 QuWAN SD-WAN 方案、QVR Pro 安全監控、HybridMount 整合公有雲服務，同時透過 VM 支援多種開源軟體，一台即能實現 IP 監控、儲存擴充、資安網管及無線 AP 網管等使用情境，不僅提供中小型場域一站式解決方案，更可與多分點裝置形成極具機動性且可靠的 SD-WAN 網路架構。Guardian 智能終端 PoE 交換器採獨家雙處理器架構，能同時運行網管介面 QNAP Switch System (QSS) 及 QTS 智能作業系統，並另外於 QTS 提供具友善圖形化 Web 介面的網管軟體 - QuNetSwitch，讓您部署企業 IT 基礎建設時不但靈活，更可確保其高安全性。

註：QTS 與 QSS 可獨立運行，例如針對 QTS 重新啟動時，QSS 的 PoE 供電將持續運行不受影響；QSS 重新啟動時，QTS 上運行的虛擬機 (VM) 不需要重啟。

知道更多：QVR Pro、VJBOD、 Virtualization Station、pfSense

啟動 SD-WAN 輕鬆佈局多分點網路

QGD-1602P 與多樣 QNAP 設備皆支援 QNAP 獨家的 SD-WAN 方案 – QuWAN。透過 QuWAN，分佈在不同據點的 QNAP 設備可快速形成安全的 VPN 加密通道，滿足企業跨區的影像、語音及系統資料傳輸需求。此外，您可效率化配置各據點及總部的網路頻寬，並透過雲端集中部署與管理，提供極具部署機動性的新型 IT 架構。

知道更多：QuWAN

•

  QuWAN Orchestrator

  透過雲端中央管理平台有效控管所有連線

•

  QuCPE Server

  作為總公司中央高效能 VPN 接入點

•

  NAS

  分公司沿用現有 NAS 即可快速加入 VPN 架構

•

  QGD Switch

  同時滿足小型據點的監控與 VoIP 等應用

•

  QHora Router

  為遠距工作者提供簡易快速的 VPN 功能

•

  QVPN

  行動工作者能透過電腦、筆電及手機等終端裝置連上 SSL VPN

Switch 及儲存雙架構、強勁效能

QGD-1602P 卓越的硬體設計，滿足企業對於高效率網路環境，以及資料儲存與虛擬運算等應用需求。此外，QGD-1602P 更提供多元的網路埠及擴充介面，賦予不同的應用環境更大的部署彈性。

QGD-1602P

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17

1. 4 個 RJ45 2.5GbE 802.3bt PoE 埠

   單埠供電達 90 瓦及 2.5GbE 網速給各式超高功率受電設備，如：無線 Wi-Fi 6 AP、LED 照明、數位看板、PTZ IP 攝影機等。

2. 4 個 RJ45 2.5GbE 802.3at PoE 埠

   單埠供電達 30 瓦及 2.5GbE 網速給各式高功率受電設備，如：無線 AP 及網路電話等。

3. 8 個 RJ45 Gigabit 802.3at PoE 埠

   單埠供電達 30 瓦及 Gigabit 網速給各式高功率受電設備，如：無線 AP 及網路電話等。

4. 2 個 10GbE SFP+埠

   可連接至 Internet、路由器或核心交換器等連外設備，也可連接電腦、終端交換器及 NAS，大寬頻傳輸滿足虛擬化、資料庫、4K 影像編輯與分享等應用需求。

5. 2 個 5GbE RJ45 主機管理埠

   可透過附加的 2 個 5GbE 主機管理埠為多台虛擬機應用提供專屬網路或連接內外網路。

6. 2 個 Gigabit RJ45 主機管理埠

   可透過附加的 2 個 1GbE 主機管理埠為多台虛擬機應用提供專屬網路或連接內外網路。

7. 多元的 USB 2.0 及 3.2 埠

   可彈性連結外接式硬碟等裝置。

8. LCD 液晶顯示螢幕與控制按鈕

   即時顯示交換器及 QTS 系統 IP、Firmware 等資訊，幫助您隨時掌握系統狀態，同時可在螢幕上簡單設定與重啟系統，帶來便利的網管的體驗。

9. QSS/QTS 獨立 Reset 按鈕及面板顯示燈號

   Switch 跟 QTS 可透過各自獨立的 Reset 按鈕分開重啟，例如：QTS 重啟時 QSS PoE 可持續供電；QSS 重啟時 QTS 虛擬機仍可繼續運作不關機。您亦可根據面板燈號檢視 QTS、QSS 系統狀態、硬碟狀態、PoE 狀態以及系統風扇狀態。

10. 獨立的 QTS 電源開關

    在獨立的 QTS 電源開關單獨關閉 QTS 時，Switch 仍可提供區域網路傳輸、維持運作不中斷，不受 QTS 更新等影響。

11. 2 個 PCIe Gen3 插槽

    可安裝 10GbE 網卡、QM2 擴充卡或 USB 3.2 Gen 2 (10Gbps) 擴充卡或無線網卡，提供最大的應用擴充彈性。

12. 系統散熱風扇

    高效散熱風扇，能調節最適轉速達到高效溫度管控。

13. 2 個 2.5 吋 SATA 6Gb/s SSD/HDD 專用埠

    內建兩個 2.5 吋 SSD/ HDD SATA 專用插槽，提供安全的應用資料儲存空間。

14. 2 x M.2 NVMe SSD 插槽

    可作為快取應用或配置高速儲存池，提升存取效率。

15. Intel® Atom® 處理器

    Intel® Atom® C3000 系列多核心 2.2GHz 處理器，為 QGD-1602P 帶來高效運算能力。

16. DDR4 記憶體

    支援兩個 DDR4 雙通道 SO-DIMM 記憶體插槽，最高可擴充至 64GB。

17. 電源供應器

    提供 280W 或 500W 穩定電力支持系統運作。

智慧管理超高功率 90瓦 PoE 供電

QGD-1602P 支援最新 IEEE 802.3bt PoE++ 及 802.3at PoE+ 高功率乙太網供電標準，具備 4 埠 90 瓦及 12 埠 30 瓦 PoE，可同時輸出最高達 380 瓦總電力給各式高功率 PoE 受電設備 (Powered Devices, PDs)，如：4K IP 攝影機、無線 AP、網路電話、LED 照明、數位看板等。QGD-1602P 具備 3 大智慧 PoE 管理：PoE 排程、用電優先權設定與遠端重啟功能，不但能幫助 IT 人員即時掌握受電設備的連線與供電狀態，且能進行效率化集中控管，大幅促進綠能節電。

網速大提升，有線、無線都很快

QGD-1602P 具備 8 個 2.5GbE、8 個 1GbE PoE 埠可彈性連接不同連網速度的終端受電設備，並搭載 2 埠 10GbE 光纖埠，提供上傳至骨幹網路能力或連接本地端的光纖交換器及路由器等，亦可透過附加的 2 個 5GbE 及 2 個 1GbE 主機管理埠連接內網設備，同步提升內外網傳輸效率。QGD-1602P 的背板頻寬達 96Gbps，確保每個連接埠都能充分發揮十足效能。QGD-1602P 同時支援透過 PCIe Gen3 x4 插槽安裝 QNAP QWA-AC2600 雙頻無線網卡，搭配 WirelessAP Station 應用，讓 QGD-1602P 成為實用的無線基地台，提供最高傳輸頻寬達 2533 Mbps，讓更多裝置可同時連接無線網路。

20GbE 超大內部網路頻寬，加速虛擬化運算

QGD-1602P 內建的 QTS 及 QSS 交換器雙系統所產生的資料可透過網路虛擬交換器 (Network Virtual Switch) 直接於內部網路通道傳輸，高達 20GbE (2 x 10GbE) 頻寬容量，可加速終端連線設備與主機端的各式應用資料處理；此外，您還可透過附加的 2 個 5GbE 及 2 個 1GbE 主機管理埠，為多台虛擬機應用提供專屬網路。

QuNetSwitch: 友善 Web GUI 第二層網管

QGD-1602P 提供完整的第二層網管能力，如：VLAN、LACP、LLDP，能將網路 IP 流量分組分群管理，讓 IT 人員更有效率地監管網路狀態；QGD-1602P 同時具備強大的安全功能，包括 IGMP Snooping、靜態 MAC 和 QoS、網路喚醒等，適於簡易配置且不需增加複雜性的部署環境。QGD-1602P 除了支援網管介面 QNAP Switch System (QSS)，亦於內建的 QTS 系統提供 QuNetSwitch 網管軟體，讓 IT 人員透過友善圖形化的 Web 介面輕鬆設定各項第二層網管及 PoE 功能，並於總覽儀表板一目了然網路狀態、PoE 供電及總用電量資訊，集中監管遠端受電設備變得更加直覺容易。

Port Management	VLAN	Port Trunking	QoS
- Port status - Port statistics - Port configuration - Jumbo frame support - IEEE 802.3x flow control - Auto-negotiation of speed and duplex modes	- VLAN configuration - Port-based private VLAN - IEEE 802.1Q-based VLAN	- Port trunking - LACP groups	- Bandwidth control - Traffic classification
IGMP	Security	Management	Advanced Applications
- IGMP snooping v2/v3	- Access Control Lists (ACL): ACL by IP address, ACL by MAC - Static MAC address - Rate limits	- Link Layer Discovery Protocol (LLDP): LLDP remote device - Interfaces: Web UI, Telnet, Command Line Interface (CLI) - SNTP, DNS, DHCP client entry	- Port mirroring - Loop protection to avoid broadcast loops - Wake-on-LAN

中小型場域的網路需求，一台 Guardian PoE 交換器通通搞定！

QNAP 智能終端 PoE 交換器為各式中小型場域提供一站式 IT 解決方案，搭配多種虛擬軟體應用即可取代多種網路設備，一次解決小型公司面臨的麻煩事。Guardian PoE 交換器能給您彈性的電力供應、提供圖像化的網路設定功能，並支援創新的虛擬機整合應用。一機進場，多工滿足。

•

  x Ubiquiti UniFi = 無線 AP 控制器

  QGD-1602P 可提供共 16 埠 PoE 供電，最高達 380 瓦總電力輸出給各式高功率 PoE 無線 AP，並搭配 Ubiquiti 的 UniFi 開源無線網管軟體，成為一台軟硬體兼備的無線 AP 控制器，同步管理無線 AP 資料傳輸與供電，並可集中控管中小型區域網路內所有無線與有線網路裝置。

  知道更多：使用 QNAP NAS 架設 Unifi Controller 簡單又便利

•

  x QVR Pro = 一站式 IP 監控系統

  QGD-1602P 可提供 4 埠 90 瓦及 12 埠 30 瓦 PoE 供電給各式高功率網路攝影機，包含： ONVIF 標準及 4K PTZ 監控攝影機，透過整合 QVR Pro 監控軟體，QGD-1602P 搖身一變成為集監控環境部署、中央控管及影像儲存運算於一機的監控伺服器，打造高效益的一站式安全監控方案。

  知道更多：QVR Pro

•

  FreePBX = IP PBX 網路電話總機系統

  QGD-1602P 提供單埠 15 瓦至 90 瓦 PoE 電力，利於部署低延遲的各式 SIP 企業視訊網路電話，並可安裝 FreePBX 軟體，即可作為安全多用戶的 IP PBX 網路電話總機交換機。

•

  x 軟路由 x 虛擬防火牆 = 高階資安防禦

  透過安裝 MikroTik RouterOS 或 OpenWrt 軟路由，QGD-1602P 即可取代實體路由器，提供彈性的路由配置；搭配 pfSense 防火牆虛擬機，讓企業內部網路可依照需求進行防護與阻隔。此外支援高可靠的 Zabbix 企業級網管軟體，協助 IT 人員高效率集中管理所有連網裝置。

  知道更多：QNAP NAS 軟路由解析 - MikroTik RouterOS 應用教學、利用 QTS 虛擬機工作站運行 pfSense、 OpenWrt 軟體路由

•

  Zabbix = 中央網管監控平台

  支援第三方企業級網管軟體 Zabbix， 可自動偵測所有支援 SNMP 協定的終端連網裝置及監控其網路狀態，並具備友善的可視性拓樸及網路報告匯出，效率化管理大規模網路環境。

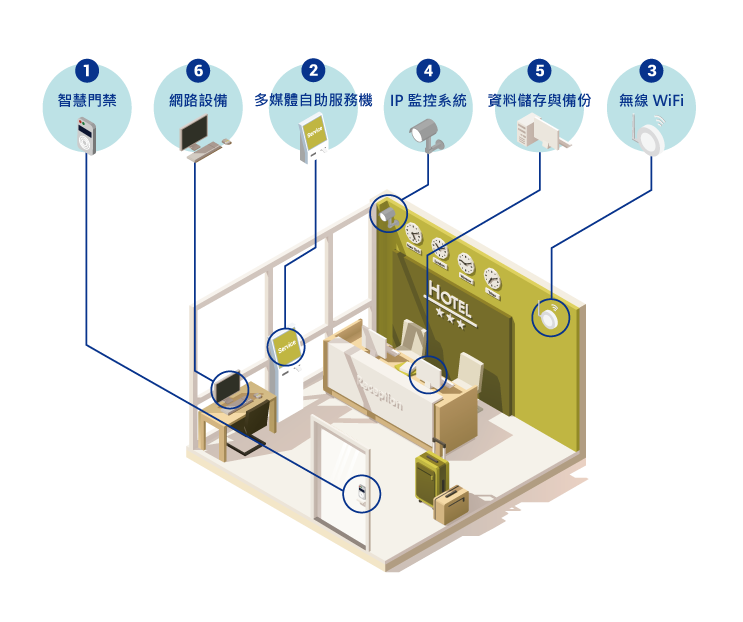

智能飯店網路佈建方案

若您是民宿業者，配置智慧門禁系統，對於房客與房東而言都是一件很便利的事。房客入住時，只要透過多媒體機 check-in 系統，即可完成入住手續，同時也能讓房客得到住房資訊。您需要提供無線網路及相關網路設備，滿足房客資料查詢或電話聯繫的需求。許多房客的資料及各種檔案文件也應該妥善保存。IP 監控系統可保障房客安全。

Guardian 智能終端 PoE 交換器可以達成...

• 智慧門禁：支援 90 瓦 PoE 供電及訪客感應資訊的 2.5GbE 高速網路回傳能力。
• 多媒體自助服務機：提供 90 瓦 PoE 電力，以及自動 check in 系統、使用者滿意度服務、廣告看板 2.5GbE 的快速連網能力。
• 無線 Wi-Fi：提供 15 瓦至 60 瓦 PoE 電力及 2.5GbE 有線傳輸給高功率無線 AP，同時支援 Ubiquiti Unifi 軟體讓您輕鬆集中管理 AP。
• IP 監控系統：可同時提供多支攝影機 15 瓦至 90 瓦 PoE 電力及 2.5GbE 高速傳輸 (包含：4K PTZ 攝影機、魚眼攝影機)，並整合 QVR Pro 監控功能，輕鬆部署安全監控網路。
• 資料儲存與備份：可運行 QTS 儲存作業系統，集中儲存客戶住房資料。
• 網路設備：提供 Gigabit 網路給 IP 印表機及傳真機等終端網路設備。

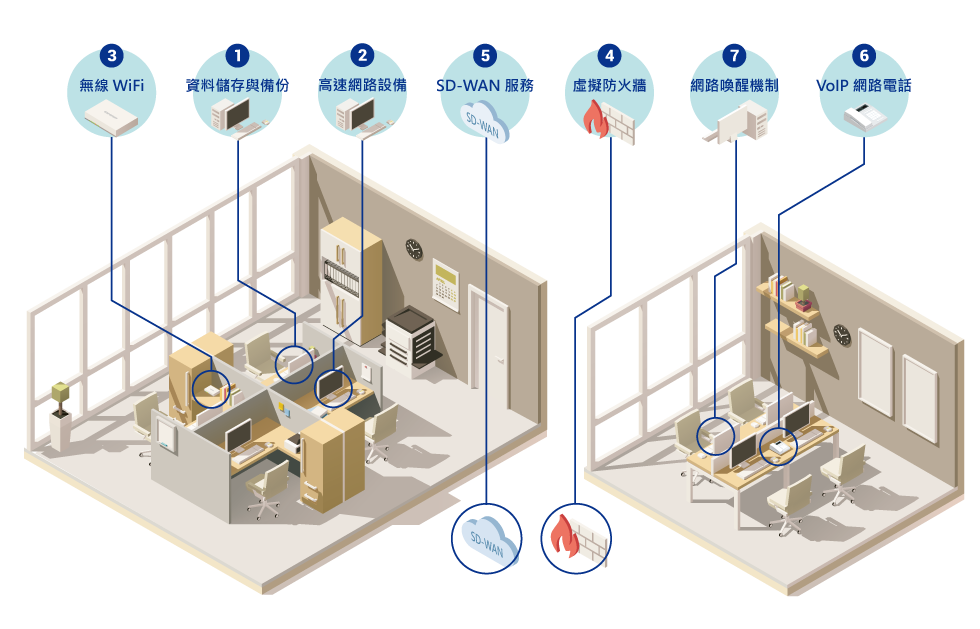

數位辦公網路佈建方案

若您是企業 IT 人員，首先，您必須為所有同事準備一個集中儲存的檔案伺服器。辦公室內的 IP 印表機、VoIP 電話等設備皆需要網路連線。建立防火牆避免外部入侵攻擊及內部網路攻擊是資安必要措施。您與其他遠端辦公室的同事們協作，也需要 VPN 連線，滿足安全且隱密的遠距資料交換需求。

Guardian 智能終端 PoE 交換器可以達成...

• 資料儲存與備份：可運行 QTS 儲存作業系統，集中儲存工作團隊的資料，讓團隊同仁輕鬆存取、編輯、分享檔案。
• 高速網路設備：內建 10GbE 光纖及 5GbE 高速網路埠供任意配置內外網應用，可連接至 Internet、10GbE 路由器、總部的核心交換器網路，或是連接電腦、QSW 10GbE 交換器及 10GbE NAS 等內網設備，滿足影像編輯與圖檔傳輸需求。
• 無線 Wi-Fi：可連接 QHora Wi-Fi 6 路由器，提供內部員工 Wi-Fi 6 無線網路。
• 虛擬防火牆：透過 VM 安裝 pfSense 虛擬防火牆，能保護企業內部網路資料，避免內外部網路攻擊。
• SD-WAN 服務：在不同分點辦公室的 QGD-1602P 安裝 QuWAN SD-WAN 應用，與多樣 QNAP 裝置效率組建 VPN 網路。
• VoIP 網路電話：提供 15 瓦至 90 瓦 PoE 電力及 2.5GbE 高速傳輸，利於部署低延遲的各式 SIP 企業視訊網路電話，並可安裝 FreePBX 打造安全多用戶的 IP PBX 網路電話總機交換機系統。
• 網路喚醒機制：IT 人員能在遠端喚醒區域網路內的連線裝置，提升日常維運及操作效率。

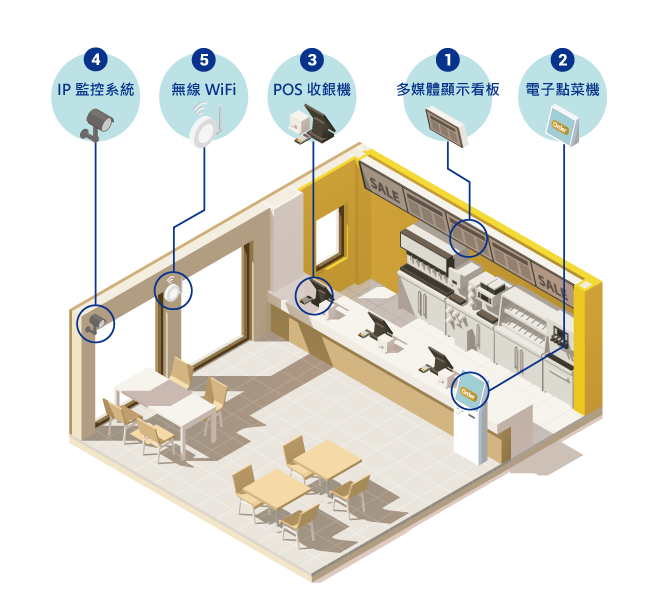

智慧零售網路佈建方案

身為連鎖餐廳或商店雇主，您希望可以透過數位顯示看板彈性地展示您的新產品或促銷資訊。您也需要時時確認 POS 系統保持連線，並能妥善儲存 POS 系統資料。您也需要配置 NVR 監控系統，確保環境安全。新型態零售業，也需要提供免費 Wi-Fi 給客人使用。

Guardian 智能終端 PoE 交換器可以達成...

• 多媒體顯示看板：提供 90 瓦 PoE 電力，以及投放多媒體菜單、促銷資訊的儲存空間。
• 電子點菜機：提供 90 瓦 PoE 電力，以及終端點菜資訊即時回傳的高速 2.5GbE 連網能力。
• POS 收銀機：提供 30 瓦 PoE 電力，並可運行 QTS 儲存作業系統，集中儲存客戶銷售資料；支援 QuWAN 的 SD-WAN 安全加密VPN 網路，輕鬆連回總部資料中心的 ERP 系統。
• IP 監控系統：可同時供給多支攝影機 15 瓦至90 瓦 PoE 電力及 2.5GbE 高速傳輸 (包含：4K PTZ 攝影機、魚眼攝影機)，並整合 QVR Pro 監控功能，輕鬆部署安全監控網路。
• 無線 Wi-Fi：透過安裝 802.11ac 無線網卡 QWA-AC2600 提供雙頻高速無線頻寬，並搭配 Wireless AP Station，打造高覆蓋率無線連網環境。

串接多元 QNAP 儲存擴充設備

當 QGD-1602P 儲存空間不足時，您可連接 QNAP TR 系列 RAID 磁碟陣列外接盒、TL USB JBOD 或 TL SATA JBOD 快速為 QGD-1602P 擴充儲存空間，滿足與日俱增的資料儲存需求和彈性的預算配置。

知道更多：查詢相容儲存擴充設備

儲存擴充設備	TL SATA JBOD	TL USB JBOD	TR RAID
連線類型	PCIe (多通道 SATA 6Gbps)	USB 3.2 Gen 2 10Gbps	TR-002: USB 3.2 Gen 2 10Gbps TR-004: USB 3.2 Gen 1 5Gbps TR-004U: USB 3.2 Gen 1 5Gbps
槽位數	4: TL-D400S, TL-R400S 8: TL-D800S 12: TR-R1200S-RP 16: TL-D1600S	8: TL-D800C 12: TL-R1200C-RP	2: TR-002 4: TR-004, TR-004U
支援作業系統	QNAP QTS, Windows, Linux/Ubuntu	QNAP QTS, Windows, Mac, Linux/Ubuntu	QNAP QTS, Windows, Mac, Linux/Ubuntu
QTS 磁碟監控與儲存池	有
QTS 磁碟操作如壞軌掃描、Seagate IHM、效能測試等	有	有	X (由 RAID 晶片自動監控磁碟健康)
硬體 RAID 保護	X (需仰賴主機作業系統的軟體 RAID 功能)		有 (RAID 0/1/5/10)
RAID 組態遷移與容量擴充	有	有	X
QGD-1602P 最大連接數	2	1*	2*

註：TR 與 TL USB 介面儲存擴充裝置合併的總連接數不能超過 2 台。
