透過 Windows iSCSI 儲存服務，使用 QNAP 企業級儲存設備

建立儲存空間與前置準備

在 NAS 上建立 iSCSI Target 與 iSCSI LUN

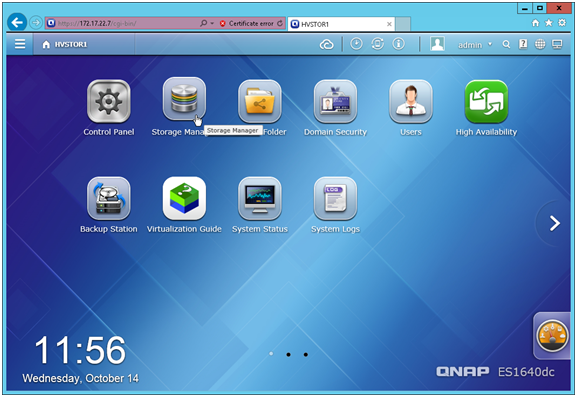

Step 1: 登入QES管理主畫面後，點選「Storage Manager」圖示。
 

Step 2: 進入「Storage Manager」設定後，在左側選擇「iSCSI Storage」項目，應會自動跳出快速設定精靈，點選「OK」。

Step 3: 選擇「iSCSI Target with a mapped LUN」，再點選「Next」。

Step 4: 確認NAS即將建立一個iSCSI Target與iSCSI LUN，再點選「Next」。

Step 5: 可視需求勾選是否使用CHAP認證，如無特殊需求保持預設即可，再點選「Next」。

Step 6: 勾選想要用來傳輸的網路埠，如無特殊需求保持預設全勾即可，再點選「Next」。

Step 7: 在這一步需要把伺服器加入允許連接名單，點選「Create Host」。

Step 8: 「Host」欄位輸入欲新增的伺服器名稱，按下「IPv4 Address/Subnet」右邊「＋」鈕，再輸入伺服器端的IP或網段，與子網路遮罩，最後點選OK。

Step 9: 在最下方「Operating System」欄位中，選擇伺服器端的作業系統，再點選「Apply」。

Step 10: 再次確認所加入的伺服器清單，IP區段是否正確，且其存取權限都是「All Access」。

Step 11: 此步驟中，可設定iSCSI LUN名稱、位置、大小、效能最佳化等選項，若無特別需求按照預設即可。

Step 12: 再次確認所有資訊與設定是否正確，若正確無誤請直接點選「Next」。

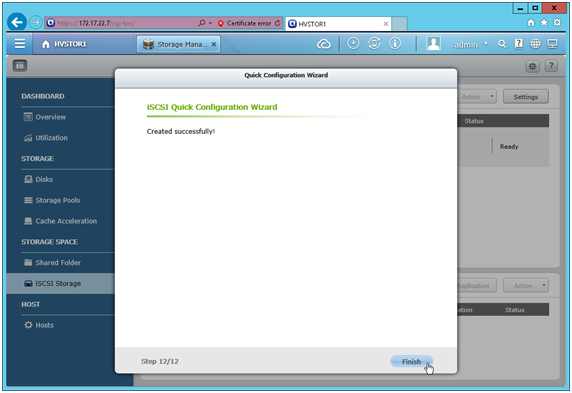

Step 13: 若無遭遇錯誤，系統將顯示成功建立訊息。

Step 14: 回到「Storage Manager」＞「iSCSI Storage」畫面中，點選並展開剛剛建立的iSCSI Target，如果能看到下方有一個iSCSI LUN，代表已經順利建立成功。

 

伺服器端發起iSCSI initiator連線

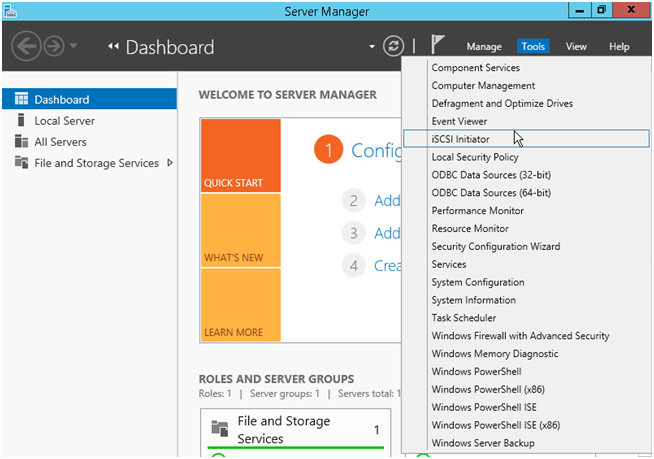

Step 1: 開啟Server Manager管理介面後，點選右上方「Tools」＞「iSCSI Initiator」工具。

Step 2: 如是第一次使用iSCSI Initiator功能，系統應會詢問是否開啟iSCSI服務，點選「Yes」確認。

 

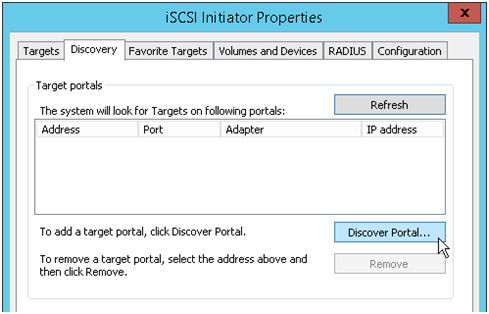

Step 3: 點選上方「Discovery」標籤，再按下右側的「Discover Portal」按鈕。

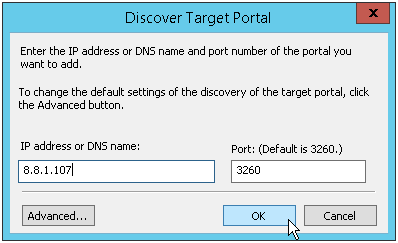

Step 4: 在「IP address」欄位輸入NAS資料埠的IP位置，「Port」欄位維持預設3260即可。

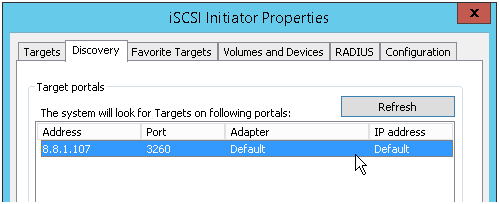

Step 5: 如無其他錯誤，應可看到Target入口清單已經成功加入NAS資料埠IP。

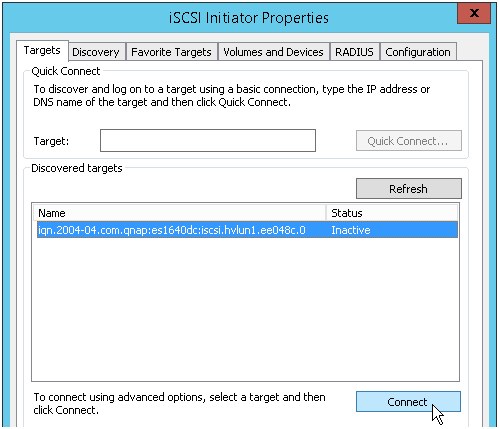

Step 6: 點選上方「Targets」標籤，可以成功看到NAS上的iSCSI Target清單，再點選下方「Connect」按鈕。

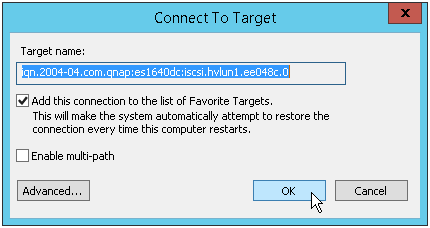

Step 7: 系統自動跳出「Connect To Target」視窗，直接點選右下方「OK」按鈕即可。

 

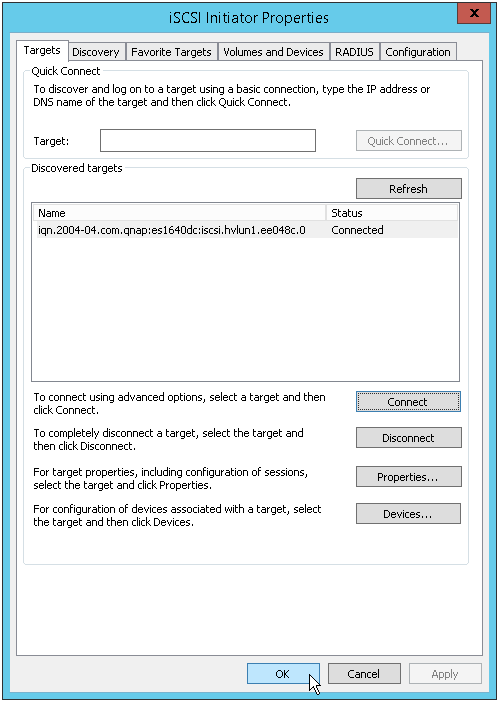

Step 8: 回到「Targets」視窗，顯示iSCSI Target已經成功連結，點選下方「OK」鍵離開。

 

啟動MPIO功能

安裝伺服器端MPIO服務

Step 1: 開啟Server Manager管理介面後，點選中央的「Add roles and features」工具。

Step 2: 確認注意事項後，直接點選下方「Next >」按鈕。

Step 3: 選擇第一項「Role-based or feature-based installation」，再點選下方「Next >」按鈕。

Step 4: 選擇安裝目標伺服器，若只是本地伺服器維持預設即可，點選下方「Next >」按鈕。

Step 5: 需要安裝的功能並不在此頁，直接點選下方「Next >」按鈕即可。

Step 6: 將選單往下拉到中央位置，找到「Multipath I/O」項目並勾選，再點選下方「Next >」按鈕。

Step 7: 確認即將要安裝的項目，點選右下方「Install」按鈕。

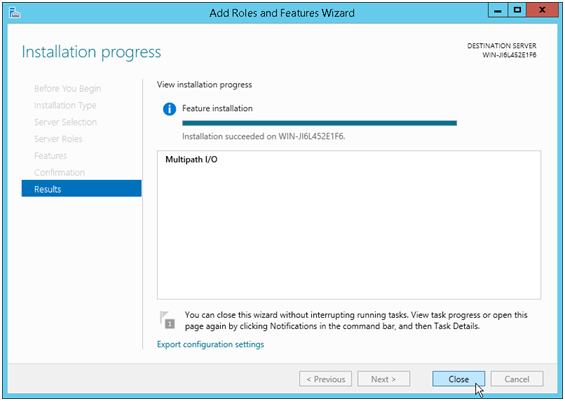

Step 8: 系統將自動顯示安裝進度，待安裝完畢後，點選右下方「Close」按鈕離開。

設定伺服器端MPIO服務

Step 1: 開啟Server Manager管理介面後，點選右上方「Tools」＞「MPIO」工具。

 

Step 2: 點選上方「Discover Multi-Paths」標籤，再勾選中央「Add support for iSCSI devices」選項，再按下右側「Add」按鈕，點選右下方「OK」按鈕離開。

Step 3: 系統提示將執行一次完整重開機，若沒有其他運作中程式或未儲存檔案，直接按下「Yes」以馬上重啟系統。

 

Step 4: 系統重開機後再進入MPIO工具畫面，如在「MPIO Devices」頁面，「Devices」清單中發現iSCSI字樣的裝置，代表已經成功新增。

 

設定iSCSI initiator MPIO連線

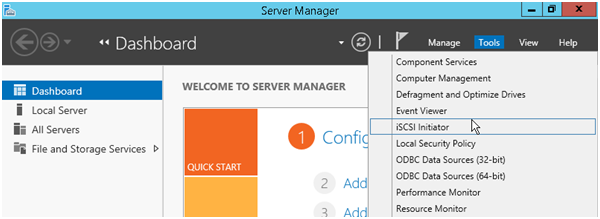

Step 1: 開啟Server Manager管理介面後，點選右上方「Tools」＞「iSCSI Initiator」工具。

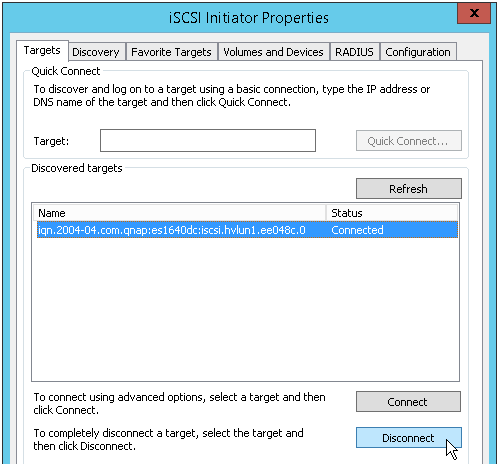

Step 2: 由於先前加入的iSCSI連線只是為了方便安裝MPIO服務，為了避免可能的後續問題，我們必須先徹底移除連線記錄，在MPIO服務已啟動的環境重新連線一次。選擇之前連線的iSCSI LUN，再按下「Disconnect」按鈕。

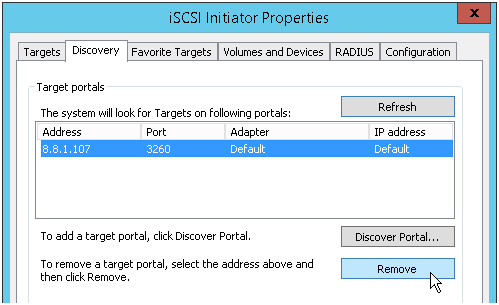

Step 3: 點選上方「Discovery」標籤，選擇先前加入的入口IP，再按下「Remove」鍵。

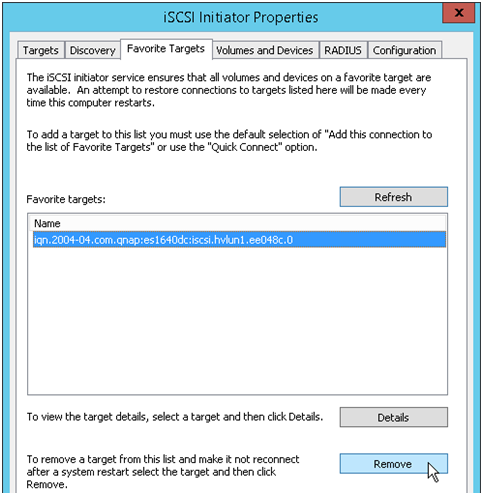

Step 4: 點選上方「Favorite Targets」標籤，選擇先前加入的iSCSI Targets，再按下「Remove」鍵。

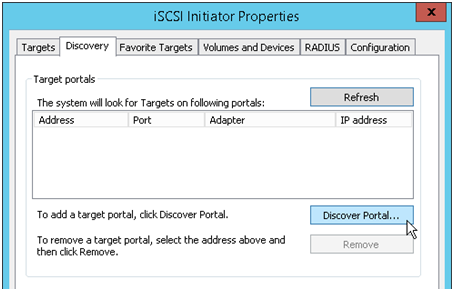

Step 5: 回到上方「Discovery」項目，再按下右側的「Discover Portal」按鈕。

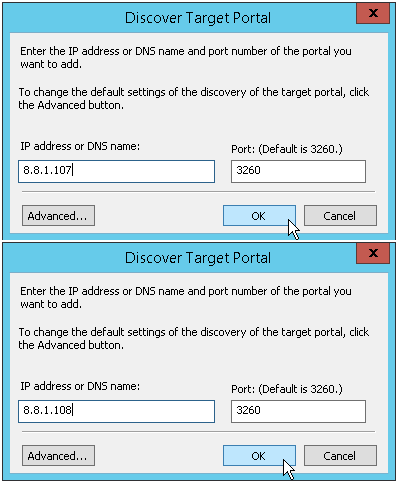

Step 6: 在「IP address」欄位分別加入NAS上兩組控制器資料埠的不同IP位置，「Port」欄位維持預設3260即可。

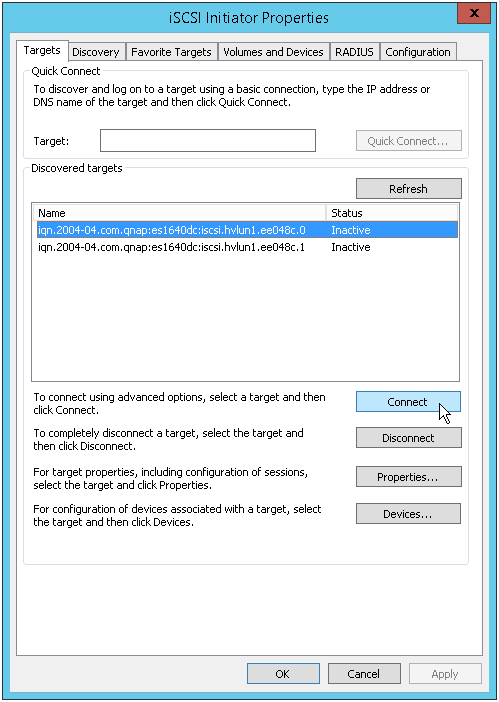

Step 7: 回到上方「Target」項目，應可看到兩個iSCSI Target，這兩個iSCSI Target分屬NAS上左右兩側控制器。先選擇其中一個iSCSI Target，點選下方「Connect」按鈕。

 

Step 8: 勾選「Enable multi-path」選項，再點選「Advanced…」按鈕。

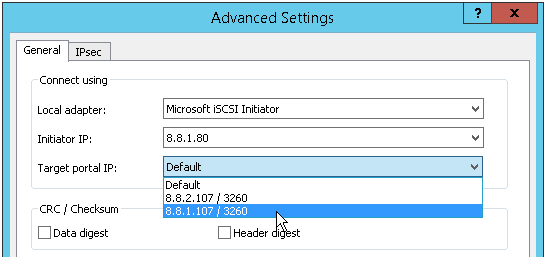

Step 9: 於「Local adapter」選擇「Microsoft iSCSI Initiator」選項，「Initiator IP」處選擇伺服器端資料埠IP，「Target portal IP」處再選擇NAS端資料埠IP（需與Initiator IP在同一網段），點選右下方「OK」按鈕離開。

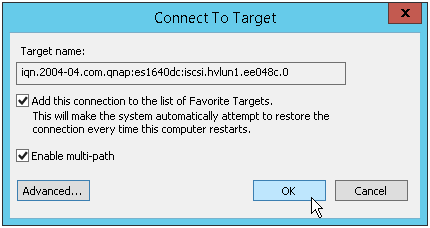

Step 10: 點選右下方「OK」按鈕離開。

Step 11: 可看到其中一個iSCSI Target已經成功連線，再點選下方「Properties」按鈕。

 

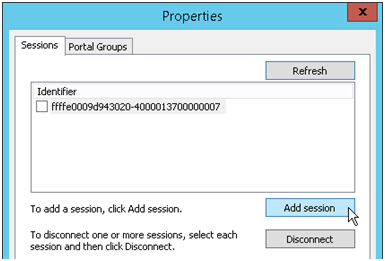

Step 12: 這裡可得知iSCSI連線目前已經有一個session，再點選下方「Add session」按鈕。

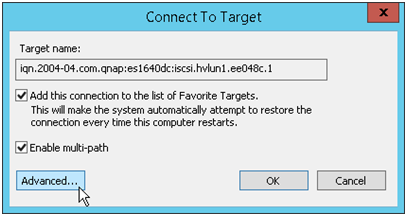

Step 13: 勾選「Enable multi-path」選項，再點選「Advanced…」按鈕。

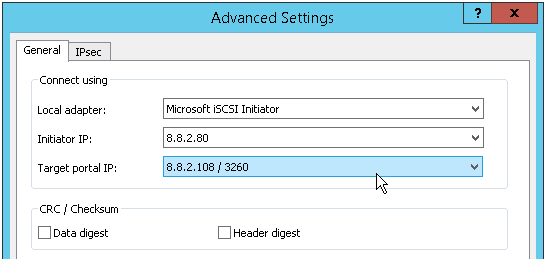

Step 14: 再分別把伺服器端與NAS端，另一網段的資料埠IP加入。先前已連線session是「8.8.1.X」網段，現在則加入「8.8.2.X」網段的網路埠，點選右下方「OK」按鈕離開。

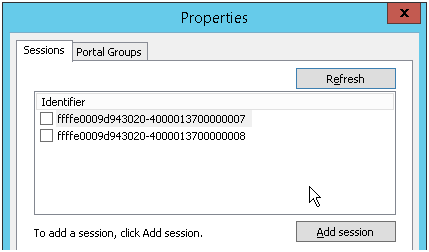

Step 15: 回到「Sessions」畫面，應可看到下方多出一個session，確認後點選右下方「OK」按鈕離開。

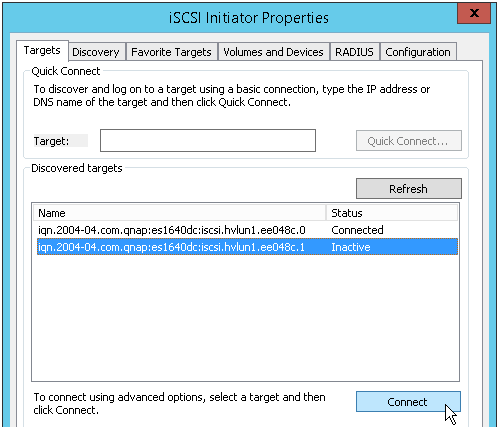

Step 16: 回到「Targets」主畫面，再重複依照以上方法，連線另一個iSCSI Target並設定MPIO。

 

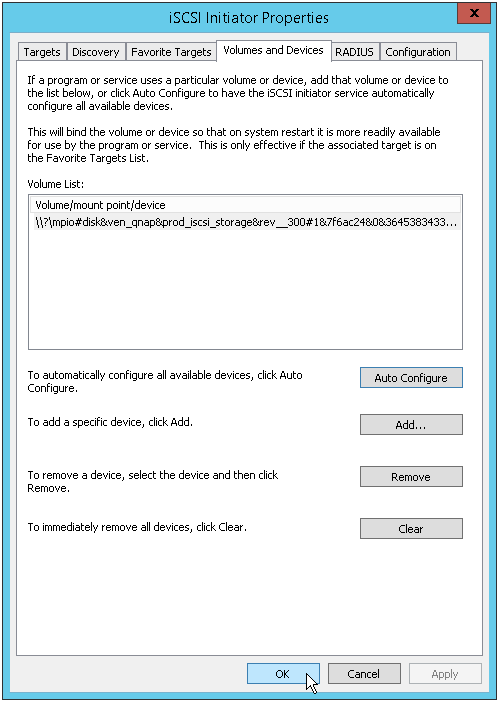

Step 17: 待這兩個iSCSI Target都完成連線，並成功設定MPIO之後，點選上方「Volumes and Devices」標籤，再點選右側的「Auto Configure」按鈕，中央「Volume List」會自動跑出一個類似「mpio#disk」字樣開頭的裝置名稱，確認後點選右下方「OK」按鈕離開。

 

掛載iSCSI 虛擬磁碟並格式化分區

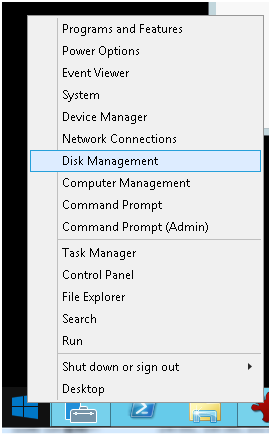

Step 1: 在Windows Server作業系統中，按下鍵盤「Windows Key + X」組合鍵，叫出快速選單（Server 2012或更晚版本適用）。在快速選單中，點選「Disk Management」。

 

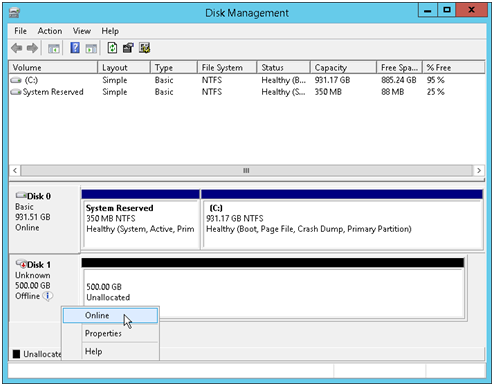

Step 2: 將可看到一個新磁碟，在「Offline」字樣處按滑鼠右鍵，再點選「Online」。

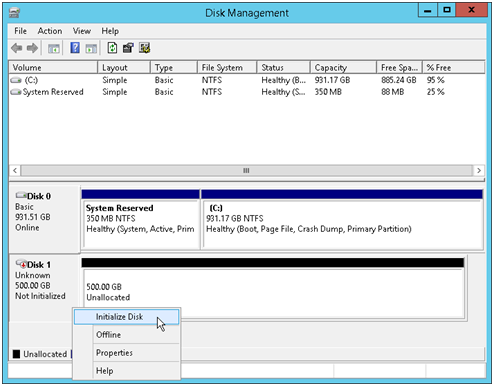

Step 3: 磁碟已上線但仍未初始化，在「Not Initialized」字樣處按滑鼠右鍵，再點選「Initialize Disk」。

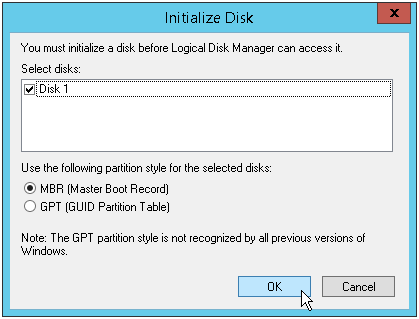

Step 4: 選擇即將初始化的磁碟，可依需求勾選MBR或GPT分區表，如無特別需求維持預設即可，確認後點選「OK」。

Step 5: 磁碟已經成功初始化，不過尚未分區。在「Unallocated」字樣處按下滑鼠右鍵，點選「New Simple Volume」。

Step 6: 進到歡迎畫面，直接點選「Next >」。

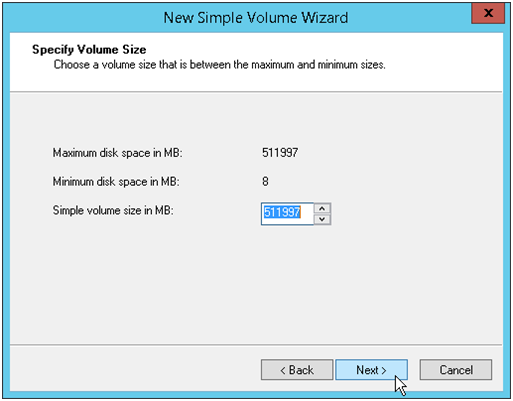

Step 7: 指定分區大小，如無特別需求維持預設最大即可，確認後點選「Next >」。

Step 8: 指定磁碟機代號，可依用途自行指定容易辨識的磁碟代號，確認後點選「Next >」。

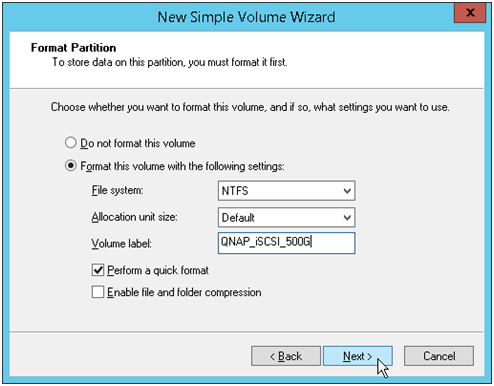

Step 9: 選擇格式化種類與參數，並指定磁區名稱，可勾選「Perform a quick format」以加快格式化速度，確認後點選「Next >」。

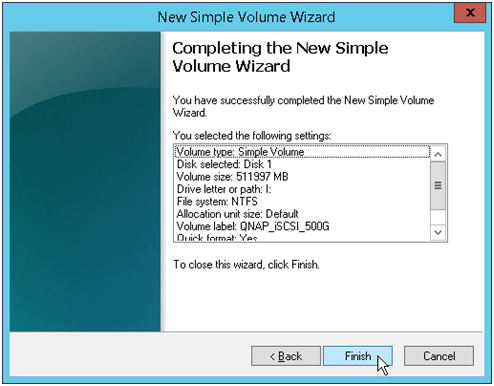

Step 10: 最後確認所有設定與參數，點選「Finish」以開始分區工作，並格式化磁碟。

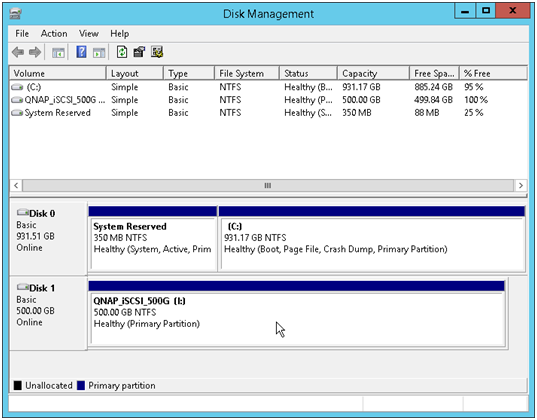

Step 11: 如無錯誤，格式化應會在短時間內完成，並正確顯示分區代號與分區名稱。

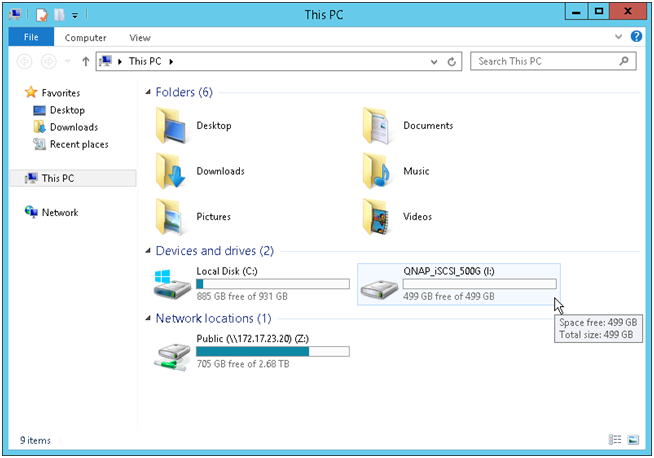

Step 12: 按下鍵盤「Windows Key + E」組合鍵開啟檔案總管，如可見到新磁碟，代表這個iSCSI磁碟已隨時可供Windows系統使用。

 

高可用性容錯與效能最佳化

最佳化網路效能

Step 1: 打開裝置管理員，滑鼠右鍵點選資料傳輸埠(Data-port)所在的網卡，按下「Properties」。

 

Step 2: 點選「Advanced」按鈕，在下方「Settings」找到「Jumbo Packet」項目，並把數值修改成9000或9014 bytes。

Step 3: 再點選「Interrupt Moderation」，並把數值修改成Disabled。

Step 4: 點選「Performance Options」，再按下右側「Properties」按鈕，接著在「Interrupt Moderation Rate」項目中選擇Off參數。

Step 5. 開啟Windows PowerShell，輸入「netsh int tcp set supplemental datacenter」，待畫面顯示OK即可。

 

最佳化MPIO容錯政策與效能

Step 1. 開啟磁碟管理員，在已掛載的iSCSI磁碟上按下滑鼠右鍵，選擇「Properties」。

 

Step 2. 點選「MPIO」標籤，在上方「Select the MPIO policy」欄位中，選擇Round Robin With Subset的值，相較預設值Round Robin，可以讓資料只跑在接近該控制器的線路上，以提高傳輸效能。若需測試極限效能，建議選擇Least Queue Depth。

Step 3. 點選「Details」按鈕，確認DSM Details的「Path Verify Enabled」有被勾選。

 

最佳化MPIO高可用性容錯時間

Step 1. 按下鍵盤Windows key+R按鍵，跳出執行視窗，輸入regedit。

Step 2. 在HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Disk的路徑中，找到TimeOutValue這個值，點選滑鼠右鍵，再按下Modify。

 

Step 3. 點選右側的Decimal (10進位)選項，再於左側輸入欲修改的值。

Step 4. 依照次頁Tips的補充說明，修改其他登錄檔數值。
