TL-R1220Sep-RP

Alloggiamento di archiviazione SAS 12Gb/s per i server Windows® in grado di supportare l’indirizzamento multipath, SAS Zoning, e collegamento a margherita

Server supportato	Ottimizzazione della banda DataBolt	Indirizzamento multipath
Certificato con Windows Server 2019, può essere collegato a margherita per espandere in modo flessibile gli spazi di archiviazione dei server Windows.	Combina più trasmissioni 6Gb/s in trasmissioni di dati 12 Gb/s per ottenere velocità elevate con l’infrastruttura 6Gb/s esistente.	Garantire una trasmissione fluida dei dati e operazioni continue utilizzando il TL-R1220Sep-RP con un server che supporta l’indirizzamento multipath (I/O multipath, MPIO).
SAS Zoning	Gestione archiviazione	Installazione e archiviazione semplificate
Usando l’applicazione QNAP JBOD Manager, è possibile dividere in quattro zone lo spazio di archiviazione del TL-R1220Sep-RP. Diversi server host possono accedere a una singola zona mediante diverse porte Wide.	Gli utenti Windows possono gestire lo spazio di archiviazione e le impostazioni del TL-R1220Sep-RP con l’applicazione QNAP JBOD Manager.	Grazie al design a profondità ridotta, il TL-R1220Sep-RP è adatto alla distribuzione universale.

Raggiungere i 96Gb/s con link aggregation

Il TL-R1220Sep-RP utilizza un estensore SAS SAS35x28R a bassa potenza da 28nm oltre a supportare le unità SAS/SATA da 12/6 Gb/s. Dispone inoltre di quattro porte 12 Gb/s SAS 3.0 (x4 Lane) SFF-8644 SAS Wide. Collegando il TL-R1220Sep-RP a un server Windows host che supporta l’indirizzamento multipath (I/O multipath, MPIO) e il collegamento a margherita di più JBOD con due porte wide configurate con link aggregation, è possibile ottenere velocità di trasferimento fino a 96Gb/s.

Per saperne di più: Controllare le schede SAS compatibili

Prestazioni avanzate per le applicazioni enterprise

TL SAS JBOD

96 Gb/s

Thunderbolt 3/4 DAS

40 Gb/s

USB DAS

10 Gb/s

Certificazioni di virtualizzazione supportate da TL-R1220Sep-RP

Cerca il NAS QNAP con supporto per le applicazioni di virtualizzazione

Supporta la tecnologia SAS DataBolt™, offre 12Gb/s utilizzando l’infrastruttura 6Gb/s esistente

Grazie alla tecnologia di ottimizzazione della banda Broadcom® SAS DataBolt™, il TL-R1220Sep-RP utilizza un buffer dati intelligente per il trasferimento dei dati alle unità con velocità che soddisfano le prestazioni del server host Windows. Sia che il TL-R1220Sep-RP utilizzi unità da 12Gb/s o 6Gb/s, il server host trasferisce i dati al TL-R1220Sep-RP a 12Gb/s, in modo da sfruttare i vantaggi della trasmissione 12Gb/s SAS ad alta velocità con l'infrastruttura 6Gb/s esistente.

Nota: Il server Windows® richiede una scheda di espansione Broadcom® SAS HBA PCIe compatibile.

Design a profondità ridotta
Può essere installato in rack server standard o piccoli cabinet AV

(2U, A 88,65 x L 482,2 x P 423,8 mm)

Collegamento flessibile di più JBOD

Il TL-R1220Sep-RP dispone di quattro porte 12 Gb/s SAS 3.0 (x4 Lane) SFF-8644 SAS Wide per il collegamento al server Windows®. È possibile eseguire il collegamento a margherita per collegare più JBOD.

Nota:
1. Usare il cavo esterno CAB-SAS10M-8644-8088 da 12Gb/s a 6Gb/s per il collegamento agli alloggiamenti di espansione SAS REXP e 6 Gb/s SAS HBA.
2. La capacità di archiviazione massima totale varia in base alle limitazioni del server Windows.

Indirizzamento multipath per garantire operazioni di sistema continue

Collegando a margherita il TL-R1220Sep-RP, è possibile bilanciare i carichi di trasferimento dei dati con l’indirizzamento multipath (I/O multipath, MPIO) per una disponibilità elevata. Se un indirizzamento non funziona, è possibile usare un altro indirizzamento per accedere ai dati e garantire operazioni continue del sistema. Per garantire la continuità delle operazioni, TL-R1220Sep-RP offre l’alimentazione ridondante.

Collegamenti a catena flessibili

Un server Windows® con scheda RAID hardware SAS può essere collegato a più TL SAS JBOD per offrire al server uno spazio di archiviazione ad alta capacità. Più server Windows® possono connettersi singolarmente ad un singolo TL SAS JBOD ed essere configurati in un cluster di failover S2D (Storage Space Direct), ideale per l’archiviazione delle applicazioni di virtualizzazione. Associato con l’indirizzamento multi percorso (I/O multi percorso, MPIO) e link aggregation, è possibile trarre vantaggio da elevate velocità di trasferimento ed elevata disponibilità del sistema.

Capacità di archiviazione elevata

Prestazioni ultra elevate (fino a 192Gb/s)

Prestazioni e sicurezza

Cluster di failover Windows S2D

Un JBOD per 4 server con tecnologia SAS Zoning

Il TL-R1220Sep-RP supporta la tecnologia SAS Zoning che consente di dividere il TL-R1220Sep-RP in quattro zone con l’applicazione QNAP JBOD Manager. Ciò consente al TL-R1220Sep-RP di essere utilizzato come espansione dell'archiviazione per un massimo di quattro server Windows. Quando collegato mediante diverse porte Wide del TL-R1220Sep-RP, è possibile accedere solo a una singola zona, garantendo una sicurezza elevata dei dati.

Per saperne di più: QNAP JBOD Manager

Strumento di monitoraggio esclusivo delle unità per i server Windows®

QNAP JBOD Manager offre una interfaccia facile da usare che consente di gestire intuitivamente il TL-R1220Sep-RP. Oltre alle informazioni sullo stato operativo, è anche possibile visualizzare la topologia del dispositivo collegato, configurare le impostazioni di SAS Zoning e gestire il firmware di tutti i TL-R1220Sep-RP collegati.

Per saperne di più: QNAP JBOD Manager

Nota:
1. L’applicazione QNAP JBOD Manager per SAS JBOD supporta Windows Server 2012 R2, 2016 e 2019. SAS HBA installato sul server Windows deve inoltre supportare la stessa versione del server Windows per essere certi che QNAP JBOD Manager possa riconoscere il server.
2. Windows Server con la scheda Broadcom SAS RAID installata non è mostrata nel QNAP JBOD Manager’s Connection Topology per un limite della scheda di espansione.

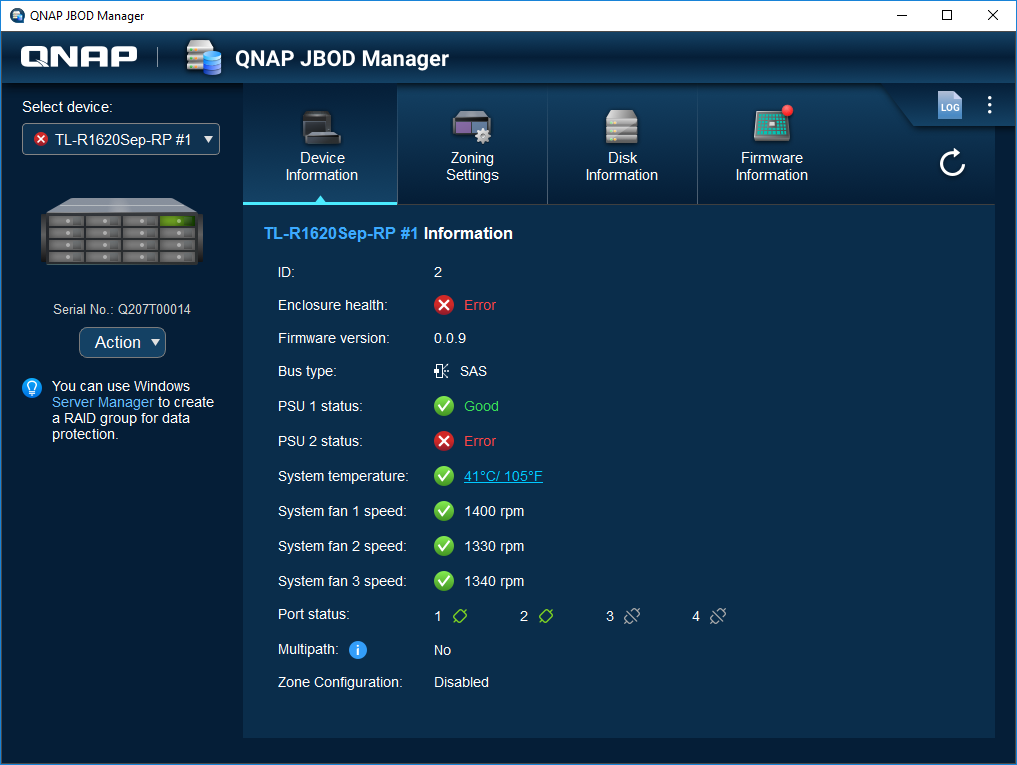

Stato dispositivo

Visualizzare le informazioni di sistema del TL-R1220Sep-RP, tra cui integrità, temperatura, velocità ventola, stato connessione, stato indirizzamento multipath (I/O multipath, MPIO), e tipi di Zoning.

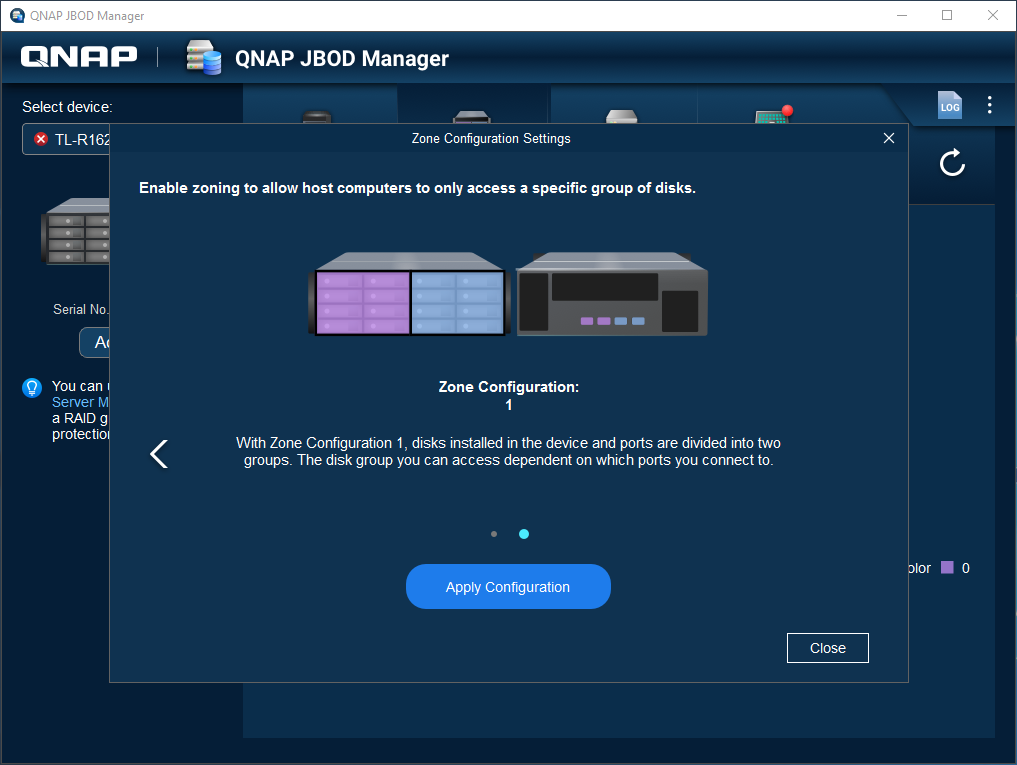

Impostazione della zona

Le impostazioni SAS Zoning possono dividere il JBOD in quattro zone per consentire ai server host di accedere a zone specifiche.

Nota: Utilizzando l’interfaccia linea di comando possono essere configurate fino a 8 zone.

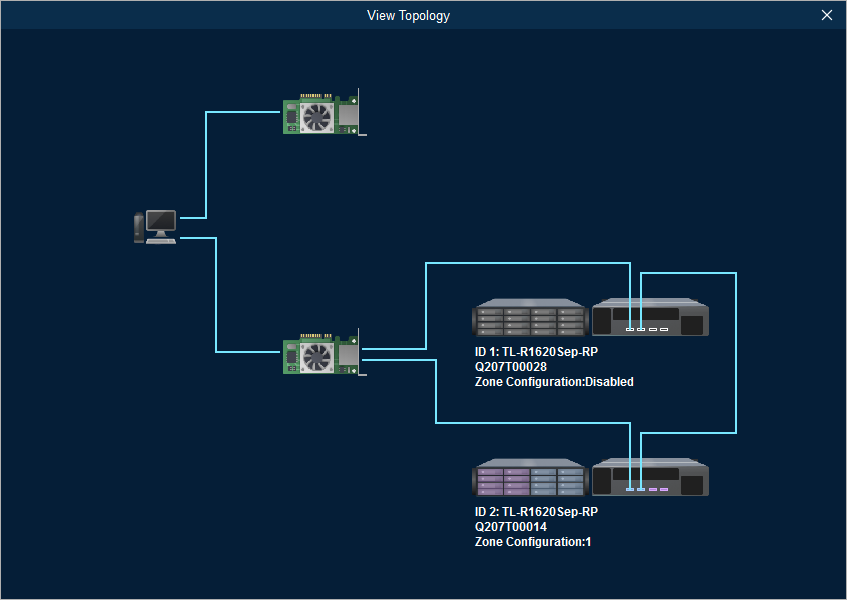

Topologia connessione

Una volta configurato il TL-R1220Sep-RP, sarà generata automaticamente una topologia connessione visibile. Ciò consente di visualizzare rapidamente lo stato della connessione di tutti i dispositivi collegati.

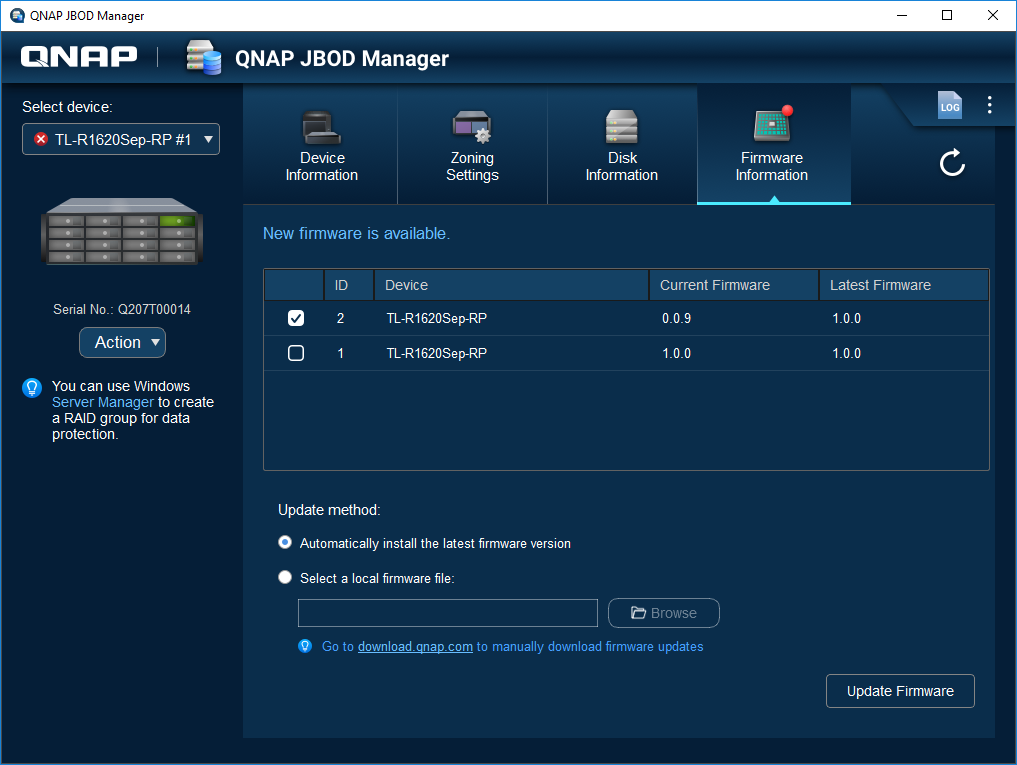

Informazioni firmware

Elenca le versioni del firmware di tutti i dispositivi collegati per consentire il tracciamento e aggiornamento dei dispositivi non aggiornati.

Supporta l’interfaccia linea di comando

È possibile collegare il computer al TL-R1220Sep-RP mediante la Porta console, e usare la linea di comando interface (CLI) per configurare il TL-R1220Sep-RP (ad esempio: impostare SAS Zoning per otto zone).

Per saperne di più: Come configurare JBOD tramite l’interfaccia CLI

Nota: Per usare CLI è richiesta una password. La password predefinita à 00000000 (otto zeri).

Schede di espansione PCIe SAS compatibili

Marchio	Broadcom®	Broadcom®	Broadcom®	Broadcom®	Broadcom®	Broadcom®
Modello	SAS 9300-8e	SAS 9305-16e	SAS 9380-8i8e	SAS 9400-8e	SAS 9500-8e	SAS 9580-8i8e
Controller	SAS3008	SAS3216	SAS3316	SAS3408	SAS3808	SAS3916
Porte	2 x4 SFF-8644	4 x4 SFF-8644	2 x4 SFF-8643 2 x4 SFF-8644	2 x4 SFF-8644	2 x4 SFF-8644	2 x8 SFF-8645 2 x4 SFF-8644
Interfaccia	SAS 12Gb/s	SAS 12Gb/s	SAS 12Gb/s	SAS 12Gb/s	SAS 12Gb/s	SAS 12Gb/s
RAID hardware	Non supportato	Non supportato	Supportata	Non supportato	Non supportato	Supportata

Verificare l’elenco compatibilità

Nota: Al momento il TL-R1220Sep-RP non supporta le schede Microsemi PCIe SAS.

Usate sempre i migliori cavi SAS per il vostro l’ambiente di lavoro

	CAB-SAS05M-8644	CAB-SAS10M-8644	CAB-SAS20M-8644	CAB-SAS30M-8644
Lunghezza	0,5m (Incluso nella confezione)	1m	2m	3m
	Acquista ora!	Acquista ora!	Acquista ora!	Acquista ora!

Garanzia standard di 5 anni

Il TL-R1220Sep-RP è protetto da una garanzia di 5 anni senza costi aggiuntivi. Questa esclusiva garanzia denota la dedizione di QNAP a garantire la continuità operativa necessaria alle aziende e servizi ininterrotti.

Per saperne di più: Servizi di garanzia QNAP
