Einfache und flexible Speichererweiterung für Enterprise-ZFS-NAS

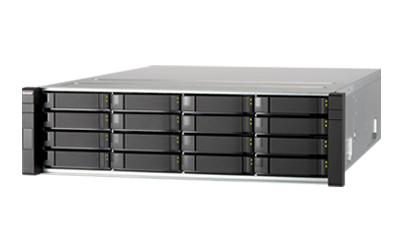

Das Erweiterungsgehäuse EJ1600 dient der Erweiterung der Speicherkapazität eines QNAP-Enterprise-ZFS-NAS durch Anschluss mehrerer Erweiterungsgehäuse über High-Speed-Mini-SAS-Kabel. Mit einer 6-Gb/s-SAS-Schnittstelle am Gehäuse gewährleistet das EJ1600 schnellen Datendurchsatz von einem 6-Gb/s-SAS-fähigen Enterprise-ZFS-NAS. Dies ist besonders praktisch bei Virtualisierungsapplikationen und großen Datenapplikationen, die hochleistungsfähige Verbindungen erfordern, wie z. B. Videoüberwachung, Archivierung großer Datenmengen und Speicherung von TV-Sendungen, bietet Unternehmen optimierte Effizienz und maximierte Kapitalrendite. Das EJ1600 verbindet das Enterprise-ZFS-NAS über das Dual-Pfad-Mini-SAS-Design zur Wahrung eines kontinuierlichen Betriebs, selbst wenn ein externes JBOD-Kabel getrennt wird.
- Dualkanal (dualer Pfad) toleriert den Ausfall eines einzelnen Knotens für unterbrechungsfreien Betrieb
- Schutz via Fehlt-Modus
- Hohe Dichte, hohe Effizienz und hohe Skalierbarkeit
- Flexible Verwaltung mit QES Storage Manager
- Idealer Sicherungsspeicher für Dualcontroller-Enterprise-ZFS-NAS
Unterstützte Enterprise-ZFS-NAS-Modelle und die maximale Anzahl einsetzbarer Erweiterungsgehäuse.
| QNAP NAS | ES1640dc |
|---|---|
| RAM des NAS | 32 GB / je Controller |
| Max. Anzahl EJ1600 | 7 |
| Max. Anzahl Festplatten | 128 |
| Max. Bruttokapazität | 1024 TB |
| Max. Anzahl RAID-Gruppen pro Speicherpool | 128 |
| Max. Speicherpoolgröße | 1 PB |
| Max. Anzahl Speicherpools pro System | 128 |
| Max. flexible Volumegröße | 1 PB |
| Max. iSCSI LUN-Größe | 1 PB |
*Die maximale Kapazität wird auf Grundlage von 8-TB-Festplatten errechnet.
Dualpfad-Design zur Gewährleistung eines kontinuierlichen Betriebs
Alle EJ1600 und Enterprise-ZFS-NAS bieten zwei Kanäle (duale Pfade) zum Tolerieren des Ausfalls eines einzelnen Knotens. Selbst wenn ein externes JBOD-Kabel aufgrund einer externen Beschädigung am Mini-SAS-Kabel getrennt wird, kann das System weiterhin normal arbeiten. Dies ist für den Datenschutz zwischen Maschinen und die Kapazitätsskalierbarkeit essenziell, sorgt für unterbrechungsfreie Ausführung missionskritischer Unternehmensaufgaben. Verbinden Sie einfach ein EJ1600 mit einem Enterprise-ZFS-NAS und schalten Sie es ein, das NAS erkennt Festplatten im EJ1600 als neu installierte lokale Laufwerke. Sie können die NAS-Kapazität mit Hilfe des leistungsfähigen QES Storage Manager nahtlos erweitern und verwalten.
Wie in der obigen Abbildung gezeigt, erzeugt die zur Verbindung von Erweiterungsgeräten verwendete Verkabelungsmethode eine redundante cross loop-Konfiguration. Dies versorgt die Erweiterungsgeräte mit redundanten Pfaden zu dem zugrundeliegenden Enterprise ZFS NAS. Darüber hinaus beinhaltet der Systemausfallschutz den Schutz vor einem JBOD-Verbindungsausfall – für noch mehr Sicherheit. Mit diesen beiden Schutzmethoden bleiben andere Erweiterungsgeräte in Bezug auf ihre Kommunikation mit dem zugrundeliegenden Enterprise ZFS NAS weiterhin stabil, wenn einer oder mehrere Pfade zum EJ1600 getrennt werden.
Schutz via Fehlt-Modus
Wenn die Trennung eines RAID-Erweiterungsgehäuses erkannt wird, blockiert das Enterprise-ZFS-NAS den IO-Zugriff zum Datenschutz. Das System kann vom Fehlt-Modus in seinen normalen Zustand wiederhergestellt werden, während die Daten intakt bleiben.
Hohe Dichte, hohe Effizienz und hohe Skalierbarkeit
Das EJ1600 unterstützt eine hohe Speicherkapazität mit Platz für bis zu 16 Festplatten in einem 3HE-Rack. Das EJ1600 besitzt zwei breite SAS-Ports (Ein- und Ausgänge) für jeden Controller (mit insgesamt 4 breiten SAS-Ports mit dualen Controllern) für Hostkonnektivität und Daisy-Chain-Verbindung. Jeder breite SAS-Anschluss legt vier SAS-Kanäle zusammen, wobei jeder eine Vollduplex-Geschwindigkeit von 6 Gb/s unterstützt. Diese Lösung liefert eine beispiellose Leistung von bis zu 24 Gb/s pro Hostverbindung.
Leistungsstarker QES Storage Manager
Der QES Storage Manager präsentiert Werkzeuge und Optionen zur Verwaltung des Systemspeichers wohlgeordnet mithilfe einer intuitiven Benutzeroberfläche, die eine NAS-Kapazitätserweiterung und EJ1600-Verwaltung vereinfacht. IT-Administratoren können den Zustand des EJ1600 und der darin enthaltenen Festplatten kinderleicht überwachen. Bei Kaskadierung mehrerer Erweiterungsgehäuse im Rack assistieren die Funktionen Datenträger und Gehäuse zu lokalisieren und helfen so IT-Administratoren bei einer raschen Verwaltung.
Eine hervorragende Sicherungslösung für das Enterprise-ZFS-NAS
Neben der Erweiterung eines vorhandenen Volumes können IT-Administratoren das EJ1600 als kosteneffektiven externen Speicher zur Durchführung schneller und zuverlässiger Sicherungsaufträge für ein Enterprise-ZFS-NAS nutzen. Mit QNAPs RTRR- (Real-Time Remote Replication) oder rsync-Dienst können IT-Administratoren NAS-Daten in Echtzeit oder nach Zeitplan auf dem EJ1600 sichern.
Flexibler Laufwerkstyp, flexible Kapazität
Das EJ1600 bietet hohe Flexibilität bei der Auswahl von Festplatten. IT-Administratoren können SAS-Festplatten mit hoher Leistung und hoher Zuverlässigkeit für Anwendungen auf Unternehmensebene, preisgünstige oder SSDs mit hoher Geschwindigkeit für I/O-intensive Operationen wählen.
