使用 QNAP 企業級儲存 ES NAS 與 VMware Site Recovery Manager（SRM）建置災難復原環境

技術概觀

QNAP ES1640dc是為企業級儲存系統，它提供了備援電源供應器及雙控制器模組。

這份文件為一教學指引，幫助您使用QNAP ES NAS系列的ES1640dc與VMware的Site Recovery Manager（SRM）以建置災難復原環境。

架構

在架構圖中有兩個工作站。左邊工作站A為主要系統所在，並受到保護。右邊工作站B為備援系統所在，當工作站A毀損時，可用來修復工作站A。

系統組態設定

伺服器網路設定（站台A）
設定	值	說明
vCenter 伺服器A (PSC) IP位址	192.168.200.10	站台A的vCenter伺服器（具有PSC）
SRM伺服器A的IP位址	192.168.200.13	地點A的SRM伺服器
ESXi 1伺服器的IP位址	192.168.200.1	伺服器叢集1的ESXi 伺服器
ESXi 2伺服器的IP位址	192.168.200.2	伺服器叢集1的ESXi伺服器
伺服器網路設定（站台B）
設定	值	說明
vCenter伺服器B (PSC)的IP位址	192.168.201.10	站台B的vCenter 伺服器（具有PSC）
SRM伺服器A的IP位址	192.168.201.13	地點B的SRM伺服器
ESXi 3伺服器的IP位址	192.168.201.1	伺服器叢集2的ESXi 伺服器
ESXi 4伺服器的IP位址	192.168.201.2	伺服器叢集2的ESXi伺服器



ES NAS網路設定（站台A）
設定	值	說明
SCA 管理IP位址	192.168.200.101	儲存控制器A的管理IP位址
SCA乙太網路（1 +2）IP位址	10.1.1.101	儲存控制器A資料連接埠的 IP位址
SCB管理IP位址	192.168.200.102	儲存控制器B的管理IP位址
SCB乙太網路（1 +2） IP位址	10.1.1.102	儲存控制器B資料連接埠的IP位址
SCA儲存池	pool1	儲存控制器A的儲存池（RAID 10配置）
iSCSI LUN	vdi_0 placeholder	儲存池1的iSCSI LUN
ES NAS網路設定（站台B）
設定	值	說明
SCA的管理IP位址	192.168.201.101	儲存控制器A的管理IP位址
SCA乙太網路（1 +2）的IP位址	10.1.2.101	儲存控制器A資料連接埠的 IP位址
SCB管理IP位址	192.168.200.102	儲存控制器B的管理IP位址
SCB乙太網路（1 +2） IP位址	10.1.2.102	儲存控制器B的資料連接埠IP位址
SCA儲存池	pool1	儲存控制器A的儲存池（RAID 10配置）
iSCSI LUN	placeholder	於儲存池1的ISCSI LUN

設定您的儲存

在建構災難復原系統之前，您必須先在ES儲存設備上設定初始組態。如需如何建立儲存池和iSCSI LUN的詳細組態設定，您可以參閱ES1640dc使用手冊。

注意：您可以在QNAP網站找到最新版的ES1640dc使用手冊。

建立儲存池和iSCSI LUN

儲存池（1）已新建在控制器SCA上且其RAID配置為RAID 10。如需進一步瞭解如何建立儲存池與iSCSI LUN，請參閱ES1640dc使用者手冊。

共建立了2個LUN，並連接至iSCSI目標。

• vdi_0 是用來儲存您的虛擬機（VM）。
• placeholder是用於安裝VMware SRM。

從伺服器連接儲存

建議使用多重路徑I/O (MPIO)連線至儲存連線，請按照下列步驟來完成這項作業。

Step 1: 選擇［組態］分頁＞［儲存介面卡］＞［iSCSI軟體介面卡］並按下滑鼠右鍵以選取［內容］。

Step 2: 選取［動態探索］並輸入iSCSI伺服器的IP位址。按一下［確定］以關閉索引標籤並重新掃描iSCSI目標。

Step 3: 重複上述步驟以新增所有iSCSI伺服器的IP位址，並將這些IP位址加入［動態搜索］頁籤以檢視iSCSI目標。

設定SnapSync快照同步

SnapSync提供區塊式儲存裝置同步的功能。針對災難復原所使用的VMware SRM，它可用於儲存同步。

設定SnapSync伺服器

Step 1: 若要設定SnapSync功能，請先登入NAS管理頁面並按一下「備份管理中心」程式。

Step 2: 於左側面板中選擇［SnapSync 伺服器］。

Step 3: 選取［啟用 SnapSync 伺服器］ 核取方塊並保留［通訊埠號碼］ 和 ［最大下載速度］ 的預設設定。 按一下［建立主機］按鈕以建立主機。 請輸入遠端ES NAS的IP位址與 系統管理員的登入資料 及 密碼。 按一下［套用］來建立。

Step 4: 遠端主機已建立。

建立 Snapsync工作

Step 1: 於左側面板中選擇［SnapSync］並於右側按一下［建立異地備援工作］。

Step 2: 請輸入以下資訊以建立新的備援工作：

• 異地備援工作的名稱
• 選擇並指定遠端主機
• 選擇並指定來源儲存池
• 選擇並指定來源共用資料夾或LUN
• 選擇並指定目的地儲存池
• 按一下［新增］按鈕以指定與建立目的地共用資料夾或LUN。
• 按一下［確定］按鈕來建立備援工作。

Step 3: SnapSync工作已建立完成並開始第一次自動同步。

Step 4: 在第一次同步處理完成後狀態會變更為已更新。

掛載iSCSI磁碟到 iSCSI目標

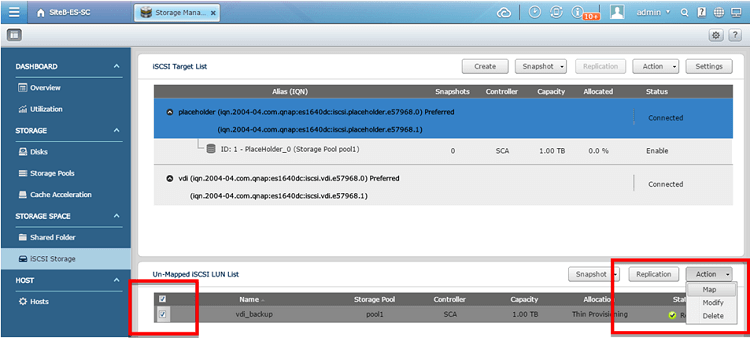

Step 1: 當異地備援的工作已經完成，在站台B上請至［儲存空間總管］＞［iSCSI儲存］頁面的右下方的［未掛載iSCSI磁碟清單］裏，您將會看到一iSCSI磁碟。

Step 2: 選取LUN 然後再 按一下［動作］。選擇掛載此LUN到指定的iSCSI目標。

安裝SRM軟體

在安裝Site Recovery Manager (SRM)伺服器之前，請先完成以下步驟：

• 下載 VMware vCenter SRM軟體。
• 建立一使用者資料庫使得SRM能存取vCenter。
• 於SRM伺服器上安裝SQL Server Native Client驅動程式。
• 建立Windows 2012 伺服器虛擬機並在其上安裝 SRM。

於兩邊站台上安裝SRM軟體

Step 1: 開啟安裝程式，點選［下一步］。

Step 2: 按［下一步］。

Step 3: 接受使用者授權協定並按［下一步］。

Step 4: 按［下一步］。

Step 5: 選擇安裝目的地資料夾，然後按［下一步］。

Step 6: 輸入Platform Service Controller (PSC)的資訊，然後按［下一步］。

Step 7: 按一下「 接受」以接受 PSC 憑證。

Step 8: 選擇vCenter的位址。

Step 9: 請輸入資訊以註冊VMware vCenter Server SRM並按［下一步］。

Step 10: 選擇預設Site Recovery Manager外掛程式識別碼。

Step 11: 選取自動產生憑證，然後按［下一步］。

Step 12: 輸入憑證的相關資訊，然後按［下一步］。

Step 13: 選取使用自訂資料庫，然後按［DSN設定］。

Step 14: 選擇系統DSN，然後按一下［新增］。

Step 15: 選擇［SQL Server Native Client］，然後按一下［完成］。

Step 16: 輸入DSN名稱、描述和 SQL server位址，然後按［下一步］。

Step 17: 請選擇使用SQL Server認證並由使用者輸入登入帳號及密碼，然後輸入登入ID及密碼。

Step 18: 更改預設資料庫為SRM，然後按［下一步］。

Step 19: 點擊［完成］。

Step 20: 資料來源已建好，按［測試資料來源］來測試資料庫設定。

Step 21: 測試完成後，按［確定］關閉對話方塊。

Step 22: 新系統DSN也會建立。按［確定］完成DSN設定。

Step 23: 快顯視窗會要求使用者手動輸入DSN詳細資料。

Step 24: 輸入SRM後，按［下一步］。

Step 25: 輸入SRM資料庫登入使用者認證後，按［下一步］。

Step 26: 輸入本機管理員認證來執行SRM服務，按［下一步］。

Step 27: 按［安裝］。

Step 28: 完成安裝後，按［完成］。

設定SRM站台

在設定SRM之前，先確定兩個站台的SRM和vCenter可以彼此存取。

連線至Site Recovery Manager伺服器執行個體

Step 1: 在vSphere Web Client首頁按［站台復原］圖示。

Step 2: 在左面板按［站台］。

Step 3: 在左面板選取［受保護站台vCenter］後，按［配對站台］。

Step 4: 輸入復原站台PSC位址後，按［下一步］。

Step 5: 選取［復原站台vCenter］，輸入其認證後，按［完成］。

Step 6: 按［是］以連線至vCenter。

Step 7: 站台現在已成功配對。

設定站台資源對應

Step 1: 按［建立資源對應］。

Step 2: 新增已配對的站台叢集對應後，按［下一步］。

Step 3: 為已配對的站台建立反向對應，然後按［完成］。

設定站台資料夾對應

Step 1: 按［建立資料夾對應］。

Step 2: 選取［手動準備對應］後，按［下一步］。

Step 3: 新增站台資料夾對應後，按［下一步］。

Step 4: 建立反向對應後，按［完成］。

設定站台網路對應

Step 1: 按［建立網路對應］。

Step 2: 選取［手動準備對應］後，按［下一步］。

Step 3: 新增站台網路對應後，按［下一步］。

Step 4: 建立反向對應後，按［下一步］。

Step 5: 檢查組態設定，然後按［完成］。

設定站台預留位置資料存放區

若要啟用計劃的移轉和重新保護，請先選取兩邊站台的預留位置資料存放區。預留位置資料存放區必須符合某些條件。

• 對於叢集來說，叢集中的所有主機必須能看見預留位置資料存放區。
• 您無法選取重複的資料存放區作為預留位置資料存放區。

Step 1: 選取［設定站台預留位置資料存放區］。

Step 2: 選取預留位置後，按［確定］。

設定陣列管理員

若要設定陣列管理員，必須先安裝QNAP SRA Plug-in。

安裝SRA Plug-in

Step 1: 在SRM伺服器上開啟QNAP SRA軟體，然後按［下一步］。

Step 2: 接受使用者授權協定並按［下一步］。

Step 3: 按［完成］以完成安裝。

新增陣列管理員

Step 1: 按［新增陣列管理員並啟用陣列配對］。

Step 2: 選取［新增一個陣列管理員配對］後，按［下一步］。

Step 3: 選取已配對的站台，然後按［下一步］。

Step 4: 選取［QNAP企業級儲存設備 SRA］後，按［下一步］。

Step 5: 設定站台A陣列管理員。輸入顯示名稱和管理資訊後，按［下一步］。

• 管理URL：站台A儲存控制器A（SCA）的管理IP位址
• 其他管理URL：站台A儲存控制器B（SCB）的管理IP位址
• 使用者名稱：站台A管理員使用者名稱，預設為admin
• 密碼：站台A管理員使用者密碼

Step 6: 建立陣列管理員時，會在這個步驟檢查SnapSync的異地備援工作。

Step 7: 設定站台B陣列管理員，提供顯示名稱和管理資訊後，按［下一步］。

• 管理URL：站台B SCA管理IP
• 其他管理URL：站台B SCB管理IP
• 使用者名稱：站台B SC管理員使用者名稱，預設為admin
• 密碼：站台B SC密碼

Step 8: 選取［SC陣列配對］後，按［下一步］。

Step 9: 按［完成］。

建立保護群組

Step 1: 按［建立保護群組］。

Step 2: 輸入群組名稱後，按［下一步］。

Step 3: 選取從［站台A到站台B］的保護方向，選取［陣列式複寫］後，按［下一步］。

Step 4: 選取要保護的VM的資料存放區，並按［下一步］。

Step 5: 按［完成］。

建立復原計劃

Step 1: 按［建立復原計劃］。

Step 2: 輸入計劃的名稱，選取位置後，按［下一步］。

Step 3: 選取站台B作為復原站台，然後按［下一步］。

Step 4: 選取保護群組後，按［下一步］。

Step 5: 選取測試VM網路後，按［下一步］。

Step 6: 此時便會建立復原計劃，按［完成］。

站台復原案例

VMware SRM提供以下類型的站台復原

• 測試復原
• 計劃的移轉
• 災難復原

測試復原

Step 1: 從右側分頁選取［復原計劃］，並選取計劃名稱。

Step 2: 按［測試復原計劃］按鈕。

Step 3: 按［下一步］。

Step 4: 按［完成］以執行測試。

Step 5: ［監控］分頁會顯示測試的狀態。

Step 6: 在完成測試後，計劃的狀態將會變更為［測試完成］。

Step 7: 按［清理復原計劃］按鈕以清理測試環境。

Step 8: 按［下一步］。

Step 9: 在測試計劃環境清理完畢後，計劃的狀態將會變更為［就緒］。

計劃移轉

計劃移轉可以協助您透過自動接管服務，快速將VM資料傳送至復原站台。

Step 1: 若要將VM移轉到另一個站台以進行本機維護，請按［執行復原計劃］按鈕。

Step 2: 勾選核取方塊後，選擇［計劃的移轉］並按［下一步］。

Step 3: 使用［監控］分頁，查看計劃移轉的進度。

Step 4: 計劃移轉已完成。

Step 5: 位於保護站台的VM將變成非使用中。

Step 6: 位於復原台的VM將變成使用中。

Step 7: SnapSync異地備援工作的狀態會變更為已暫停。此時，站台之間資料沒有同步。

Step 8: 按［重新保護復原計劃］按鈕，開始變更角色並恢復同步處理。

Step 9: 勾選核取方塊後，按［下一步］。

Step 10: 使用［監控］分頁，查看重新保護程序的進度。

Step 11: 重新保護程序已完成。

Step 12: 在重新保護程序完成後，會回復SnapSync異地備援工作的角色（來源和目的地），並且會更新狀態。

Step 13: 計劃的移轉已完成，現在可以安全地關閉站台A來進行維護作業。

災難復原

案例：保護站台關閉，需要啟動復原站台並儘快恢復服務。

Step 1: 原站台將會顯示如下的警告訊息。

Step 2: 前往復原計劃分頁，按［執行復原計劃］按鈕。

Step 3: 勾選核取方塊後，按［下一步］以執行災難復原。

Step 4: 災難復原程序即將開始。在此模式下，會忽略錯誤步驟。

Step 5: 災難復原程序已完成。

Step 6: 在復原站台啟動並執行VM。

Step 7: 在完成維護後，前往站台A vSphere Web Client來重新連接SRM連線。快顯視窗將會要求輸入站台B vCenter認證，請輸入所需的認證以進行登入。

Step 8: 復原計劃［監控］分頁會提示再次執行復原，以便重新同步站台A停機期間遺失項目。

Step 9: 按［執行復原計劃］按鈕。

Step 10: 按［下一步］。

Step 11: 復原已完成。

Step 12: 按［重新保護復原計劃］按鈕來復原同步方向，並開始從站B同步至站台A。

Step 13: 使用［監控］分頁，檢視重新保護程序的進度。

Step 14: 重新保護程序一完成，計劃的狀態就會變更為［就緒］。

Step 15: 完成重新保護程序後，來源和目的地將會反轉。在儲存系統的SnapSync工作頁面，同步方向已經從「站台A → 站台B」變更為「站台B → 站台A」。站台B變成保護站台，而站台A變成復原站台。
