ES1640dc v2
ZFS-NAS av företagsklass som erbjuder mycket tillförlitliga tjänster med nära på noll nedtid

(SAS 12Gb/s)
Framsida > Produktöversikt > Enterprise > ZFS-NAS-serie för företag > ES1640dc v2
Funktioner Specifikation Verktyg Populära nedladdningar

ES1640dc v2 är en helt ny produktserie som utvecklats av QNAP för verksamhetskritiska uppgifter och intensiva virtualiseringstillämpningar. Med sina Intel® Xeon® E5-processorer, dubbla aktiva styrenheter, ZFS och fullt stöd för olika virtualiseringsmiljöer ger ES1640dc v2 datalagring i molntjänster av verklig företagsklass. ES1640dc v2 är utrustad med det splitternya QES-operativsystemet som möjliggör tagning av så gott som obegränsat med ögonblicksbilder, datadeduplicering på blocknivå och tunn provisionering med frigöring av lagringsutrymme, vilket gör det möjligt för företag att bygga en så kostnadseffektiv VDI- och lagringsplattform som möjligt för verksamhetskritiska data. ES1640dc v2 ger samma användarvänlighet som det nuvarande QNAP NAS- och QTS-systemet så att företagsanvändare kan åtnjuta en enkel inlärningskurva och snabbt sätta systemet i drift, vilket gör denna modell idealisk för små och medelstora företag med budgetrestriktioner eller storskaliga IT-avdelningar som behöver handskas effektivt med verksamhetskritiska uppgifter.

  • Dubbla aktiva styrenheter, NVRAM-cache, dubbelkanalig säkerhetskopiering via mini-SAS, 40 GbE-klar, SAS 12Gb/s -aktiverad
  • QES-operativsystemet, som är baserat på FreeBSD och ZFS
  • Datadeduplicering och komprimering gör att mer än 500 VDI inryms i ett och samma serverchassi
  • Tagning av så gott som obegränsat med ögonblicksbilder och SnapSync för effektiv katastrofåterställning
  • NAS- och iSCSI/IP-SAN-lagring som stöder VMware®, Microsoft® Hyper-V, KVM och avancerade virtualiseringsfunktioner
  • Fullt stöd för OpenStack® iSCSI Cinder-drivrutin
  • Skalbar design, upp till 1 PB total lagringskapacitet
  • 5 års garanti - inklusive global garanti
  • Gratis avancerad utbytesservice för att påskynda utbyte av hårdvara

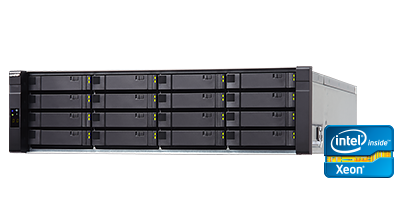

Intel® Xeon® E5 med dubbla styrenheter för nära på noll nedtid

ES1640dc v2 drivs av två Intel® Xeon® E5-2400 v2-processorer och har en arkitektur med dubbla aktiva styrenheter, vilket säkerställer hög tillgänglighet för företag med nära på noll nedtid eftersom reservstyrenheten snabbt kan ta över om den andra styrenheten går sönder. ES1640dc v2 ansluter till JBOD-kabinettet (EJ1600 v2) via mini-SAS-designens dubbla kanaler för att upprätthålla kontinuerlig systemdrift även om en extern JBOD-kabel kopplas från. Utformningen kring redundans gör ES1640dc v2 till den NAS-modell som bäst kan realisera tillförlitlig företagslagring för verksamhetskritiska uppgifter och produktivitet utan avbrott.

NAS med dubbla styrenheter: hög tillförlitlighet och hög tillgänglighet

Tillförlitlighet är den främsta prioriteten för verksamhetskritiska företagstillämpningar. ES1640dc v2 använder sig av dubbla aktiva styrenheter för att ge den mest tillförlitliga basen för företags-IT-lagring.

1. Dubbla aktiva styrenheter

Om det skulle uppstå fel på en av styrenheterna tar den andra omedelbart över, vilket ger hög tillgänglighet med minsta möjliga nedtid.

2. Inbyggda SFP+-portar (4 st.) för 10 GbE

Intel® XL710-nätverkskort med SFP+-portar för 10 GbE för att uppfylla olika krav på överföring av data i iSCSI/NFS/CIFS-nätverk.

3. Förinstallerat nätverkskort (RJ45) med två portar för 10 GbE

Ett förinstallerat LAN-10G2T-X550-nätverkskort med två RJ45-portar för 10 GbE sitter i PCIe-kortplatsen. Detta kan bytas ut mot ett QSFP+-nätverkskort med två portar för 40 GbE för att ge potential för överföring av massiva data och för att förenkla dragningen av nätverkskablar.

4. SAS-hårddiskar för 12 Gbit/s

Dubbelstyrenhetsarkitektur som stöder SAS-hårddiskar för 12 Gbit/s och 6 Gbit/s, vilket ger mångsidiga lagringsalternativ för företag.

5-1. NVRAM med funktion för kopiering till flashminne

Batteriskyddat DRAM-minne med dataskydd för cacheskrivning och flashläsningsacceleration som ger branschledande direktåtkomstprestanda för att gynna distribuering av virtuella datorer.

5-2. DDR3 RAM

(1) NVRAM-dedikerade DDR3-minnesmoduler ‒ stöder 16 GB, ström som krävs för C2F försörjs av BBU.
(2) Dubbelkanaligt DDR3-systemminne ‒ varje kanal stöder 16/32 GB, vilket ger en total kapacitet på upp till 32/64 GB.

5-3. M.2-SSD

Lagrar cachedata som skrivits av DRAM för att säkerställa att informationen inte går förlorad om det plötsligt uppstår strömavbrott i systemet.

6. Mini-SAS med dubbla kanaler, 12 Gbit/s (EJ1600 vers. 2), 6 Gbit/s (EJ1600), JBOD-arkitektur

Öka ES1640dc v2:s potentiella lagringskapacitet till över 1 PB genom att sätta i expansionskabinett.

7. Intel®-processor ur Xeon® E5-2400-serien (version 2)

Ger den prestanda som krävs för programvarudefinierad lagring och kommersiella, verksamhetskritiska program.

8. Fältutbytbar enhet

Konceptet fältutbytbar enhet gäller inte bara styrenheterna men även kylfläktarna, nätaggregat och BBU-batteripaket för C2F (Copy-To-Flash: kopiering till flashminne), vilket utgör ett kostnadseffektivt sätt att underhålla komplexa system och byta ut defekta delar på.



NVRAM-cache minskar risken för att skrivcachedata ska gå förlorade

För att ge ökad prestanda för direktskrivning och ökad tillförlitlighet är ES1640dc v2 utrustad med NVRAM-moduler (DRAM-skrivcache med kopiering till flashminne) för att ge skydd åt skrivcachedata. När data skrivs till NVRAM finns det dedikerade extrabatterienheter för att ge skydd åt skrivcachedata, och på samma gång replikeras datamängderna till en säkerhetskopieringsstyrenhet för att 100 procents dataintegritet ska uppnås. NVRAM-säkerhetskopierade skrivcachedata i dubbelstyrenhetsarkitekturen ger hög prestanda och feltolerans samt bidrar till att skrivförstärkningen för flash-SSD-diskarna minskas.

*För att säkerställa datasäkerheten för skrivcachedata rekommenderar vi att du byter ut BBU-enheten med ett års mellanrum.

QES-operativsystemet kombinerat med ZFS-filsystemet

ES1640dc v2 är utrustad med det splitternya QES-operativsystemet (QES: QNAP Enterprise Storage), som bygger på den okomplicerade och effektiva FreeBSD-kärnan och ZFS-filsystemet. Denna lösning har genom åratal av erfarenhet visat sig vara den som passar bäst för avancerade företagsprogram. QES stöder arktitekturer med dubbla aktiva styrenheter och fjärrbaserad katastrofåterställning, kan integreras direkt i OpenStack®-molnmiljöer, och är utformad för att ge optimal prestanda vid intensiv virtualisering och VDI-tillämpningar. QES, som är en vidareutveckling av det användarvänliga QTS-operativsystemet, har en enkel inlärningskurva så att företagsanvändare snabbt kan distribuera ES1640dc v2, och kombinerat med denna QNAP-NAS utgör detta den bästa lagringslösningen på marknaden.

Översikt över QNAP:s ZFS-NAS av företagsklass och QES-operativsystemet

  QES
QNAP:s företagssystem
QTS
QNAP:s NAS-system
Maskinvaruplattform ZFS-NAS av företagsklass
NAS ur ES-serien
QNAP-NAS
TS-/TVS-/TAS-/TDS-serien
Operativsystemkärna FreeBSD Linux
Filsystem ZFS Ext4
myQNAPcloud Ja Ja
File Station Ja Ja
App Station Nej Ja
Virtualization Station Nej Ja
Container Station Nej Ja
Dubbla aktiva styrenheter Ja Nej
NVRAM (cacheskrivning) Ja Nej
Ethernet-nätverk för 40 gigabit Ja Ja
Intel Quick Assist Nej Ja
Ögonblicksbilder, övre gräns 65536 1024
Enstaka LUN-ögonblicksbild, övre gräns 65536 1024
Deduplicering Ja Nej
Datakomprimering i realtid Ja Nej
Dataintegritet slutpunkt till slutpunkt Ja Nej
Programkonsekventhet Snapshot Agent
VSS Hardware Provider
(QNAP NetBak Replicator)
Snapshot Agent
VSS Hardware Provider
(QNAP NetBak Replicator)
Fjärrbaserad säkerhetskopiering och återställning för katastrofer SnapSync Snapshot Replica

ZFS – det bästa filsystemet för lagring av affärsdata

ES1640dc v2 är utrustad med ZFS, ett kombinerat filsystem och logisk volymhanterare, för att stödja olika avancerade funktioner för avancerad företagslagring, inklusive kraftfull lagringsexpansion, flexibla lagringspooler, förenklad hantering, högpresterande SSD-cachelagring, tagning av så gott som obegränsat med ögonblicksbilder och kloning, datadeduplicering, inbyggd komprimering och tunn provisionering med frigöring av lagringsutrymme för optimerad användning av detta för virtuella datorer. ZFS har utformats med fokus på dataintegritet, och använder dess kontrollsummor slutpunkt till slutpunkt för att identifiera och korrigera data som skadats utan någon aktiv handling som orsakats av maskinvarudefekter, buggar i den inbyggda programvaran eller metadatafel, vilket ger effektivt skydd åt användarens data.

Deduplicering och komprimering för att maximera VDI-lagringsprestandan

Det kan finnas över 90 procent med duplicerade data från operativsystemsavbildningar och program som finns utspridda på olika virtuella skrivbord. ES1640dc v2 stöder blockbaserad datadeduplicering för att optimera lagringsanvändningen för redundanta data. Det går lättare att cachelagra deduplicerade virtuella skrivbord för att uppnå optimal prestanda för respektive virtuella skrivbord. Den inbyggda komprimeringen bidrar till att datastorleken krymper, vilket ytterligare optimerar lagringsanvändningen. För att bemästra lagringen i en virtualiserad miljö förser ES1640dc v2 företag med den mest kostnadseffektiva fjärrbaserade plattform för virtuella skrivbord och datalagerhantering för verksamhetskritisk information som går att få.

Läs mer: All-flash Solution for 500 VDI seats with VMware Horizon View

Kraftfull katastrofåterställning tack vare tagning av så gott som obegränsat med ögonblicksbilder och SnapSync

ES1640dc v2 stöder tagning av upp till 65 536 ögonblicksbilder för iSCSI LUN och delade mappar. Vid säkerhetskopiering med ögonblicksbilder behövs endast ändrade data överföras. Dessutom kan deduplicering och komprimering användas för att avsevärt minska mängden överförda data. ES1640dc v2 erbjuder fjärrsäkerhetskopiering med SnapSync genom att ögonblicksbilder tas vid intervaller på ned till var femte minut, har fullt stöd för VMware vCenter Site Recovery-teknologin (SRM), tillhandahåller Storage Replication Adapter (SRA) för SRM, och tillhandahåller fjärrbaserade säkerhetskopierings- och katastrofåterställningslösningar av företagsklass för att säkerställa kontinuitet i verksamheten.

Heltäckande säkerhetskopieringslösningar för att säkra data

QNAP NetBak Replicator är ett lättanvänt och VSS-medvetet program för säkerhetskopiering, och bistår företag med att skapa kompletta säkerhetskopior i datacentrer och virtualiseringsmiljöer utan att dyr och komplicerad kommersiell programvara behöver köpas. För att bygga en QNAP Snap Agent- och VSS Hardware Provider-operativsystemsmiljö kan alla program (inklusive VSS Service, Requestor, Provider och QNAP Snap Agent) distribueras ihop med VSS-medvetna program på samma server, och minimikraven för att detta ska fungera är endast en ES1640dc v2 och en server .

Lagring för omfattande virtualiseringsapplikationer

ES1640dc v2 är certifierad för VMware® vSphere 6.0 samt är kompatibel med Microsoft® Hyper-V och KVM, vilket är till fördel för flexibel distribuering och hantering i virtualiseringsmiljöer. ES1640dc v2 stöder VMware VAAI och Microsoft ODX för att öka prestandan genom att avlasta serverbelastningen för ESXi-servern respektive Hyper-V-servern, och stöder insticksprogrammet QNAP vSphere Client, webbinsticksprogram och QNAP SMI-S Provider med förbättrad effektivitet av åtgärder och hantering i virtualiseringsapplikationer.

Läs mer: VMware® Ready™, Microsoft® Hyper-V™, VMware VAAI, Microsoft ODX, SMI-S Provider för Microsoft SCVMM

OpenStack Ready

ES1640dc v2, som ingår i QNAP:s första OpenStack Ready-produktserie, är inte bara lämplig för virtualiserings- och skrivbordsmiljöer men också det bästa valet för molntillämpningar. QES stöder OpenStack® Cinder- och iSCSI Cinder Node-drivrutiner, och ger lagringsutrymme på blocknivå för virtuella datorer. ES1640dc v2 accelererar inte bara distribueringen av virtuella datorer och förbättrar effektiviteten för åtkomst till avbildningar av virtuella datorer genom iSCSI men kan också mycket enkelt integreras i kommersiella molnlagringsplattformar.

QNAP x Platform9: Distribuera ett hybridmoln med OpenStack

Platform9 är en molnbaserad OpenStack-hanteringsplattform. Medan det kan ta flera veckor att korrekt distribuera en OpenStack-miljö kan detta göras på ett par minuter med Platform9. QNAP och Platform9 har gått samman för att tillhandahålla en kraftfull lagringslösning för OpenStack-miljöer som är lätt att distribuera och enkel att använda. Genom att ta den gemensamma lösningen med QNAP:s ES1640dc v2 och Platform9 i bruk kan du distribuera OpenStack på mycket kort tid med den integrerade QNAP Cinder-drivrutinen (ingen manuell installation krävs), uppnå hög tillgänglighet för data som lagrats på plats genom QNAP-lagring, och dra nytta av omfattande funktioner och program som finns att tillgå för QNAP:s lagringslösningar av storföretagsklass och av prisöverkomlig företagsklass.

Läs mer: Gemensam lösning från QNAP och Platform9

5 års garanti - inklusive global garanti

QNAP:s erbjuder 5 års garanti för ES1640dc v2 inklusive 3 års global garanti utan extra kostnad, och gratis avancerad utbytestjänst för att underlätta snabbt utbyte av maskinvara*. Den här premiumgarantin demonstrerar QNAP:s hängivenhet åt att tillgodose våra företagskunders viktigaste behov, nämligen kontinuerlig systemdrift och tillhandahållande av tjänster utan avbrott.

*Lägg märke till att erbjudandet om gratis avancerad utbytestjänst kan variera från land till land. Hör efter med din lokala distributör för att få mer information.

Läs mer: Registrera dig för avancerad utbytesservice, QNAP:s garantiservice

Sömlös kapacitetsexpansion

ES1640dc v2 stöder effektiv ökning av kapaciteten genom att flera QNAP-RAID-expansionskabinett kaskadkopplas för att uppfylla behoven för växande affärsdata, vilket ger företag en kostnadseffektiv lagringslösning för arkivering av stora data och virtualiseringstillämpningar.

Med sina dubbla styrenheter och dubbellooparkitektur tillhandahåller ES1640dc v2 och de motsvarande JBOD-expansionskabinetten dubbla kanaler för att fel på enskild nod ska kunna tolereras. Även om en extern JBOD-kabel kopplas från på grund av yttre skador på mini-SAS-kabeln kan den fortfarande köras normalt. Detta är viktigt för att få bättre dataskydd mellan servrarna, bättre kapacitet och bättre skalbarhet.

Maximalt antal enheter som fås genom att ansluta QNAP-expansionskabinett:

NAS-modell RAID-expansions-kabinett Antal RAID-expansionskabinett Totalt antal hårddiskar (NAS + kabinett)
ES1640dc v2 EJ1600
EJ1600 v2
7 128
6 112
5 96
4 80
3 64
2 48
1 32

Läs mer: QNAP-expansionskabinett

Tillbehör (köps separat)

Delnummer för beställning Produktbeskrivningar

EJ1600 v2
SAS-RAID-expansionskabinett med 16 fack för 6 Gbit/s
Anslutningen mellan Enterprise ZFS NAS och EJ-serien JBOD kräver ytterligare två Mini SAS-kablar för att skapa en redundant konfiguration med korsande kablar.

EJ1600
SAS-RAID-expansionskabinett med 16 fack för 12 Gbit/s
Anslutningen mellan Enterprise ZFS NAS och EJ-serien JBOD kräver ytterligare två Mini SAS-kablar för att skapa en redundant konfiguration med korsande kablar.

CAB-SAS30M-8644
Extern mini-SAS-kabel (SFF-8644 to SFF-8644), 3M
Anslutningen mellan Enterprise ZFS NAS och EJ-serien JBOD kräver ytterligare två Mini SAS-kablar för att skapa en redundant konfiguration med korsande kablar.

CAB-SAS20M-8644
Extern mini-SAS-kabel (SFF-8644 to SFF-8644), 2M
Anslutningen mellan Enterprise ZFS NAS och EJ-serien JBOD kräver ytterligare två Mini SAS-kablar för att skapa en redundant konfiguration med korsande kablar.

CAB-SAS10M-8644
Extern mini-SAS-kabel (SFF-8644 to SFF-8644), 1M
Anslutningen mellan Enterprise ZFS NAS och EJ-serien JBOD kräver ytterligare två Mini SAS-kablar för att skapa en redundant konfiguration med korsande kablar.

CAB-SAS05M-8644
Extern mini-SAS-kabel (SFF-8644 to SFF-8644), 0.5M
Anslutningen mellan Enterprise ZFS NAS och EJ-serien JBOD kräver ytterligare två Mini SAS-kablar för att skapa en redundant konfiguration med korsande kablar.

CAB-SAS30M-8644-8088
Extern mini-SAS-kabel (SFF-8644 to SFF-8088),3M
Anslutningen mellan Enterprise ZFS NAS och EJ-serien JBOD kräver ytterligare två Mini SAS-kablar för att skapa en redundant konfiguration med korsande kablar.

CAB-SAS20M-8644-8088
Extern mini-SAS-kabel (SFF-8644 to SFF-8088),2M
Anslutningen mellan Enterprise ZFS NAS och EJ-serien JBOD kräver ytterligare två Mini SAS-kablar för att skapa en redundant konfiguration med korsande kablar.

CAB-SAS10M-8644-8088
Extern mini-SAS-kabel (SFF-8644 to SFF-8088),1M
Anslutningen mellan Enterprise ZFS NAS och EJ-serien JBOD kräver ytterligare två Mini SAS-kablar för att skapa en redundant konfiguration med korsande kablar.

CAB-SAS05M-8644-8088
Extern mini-SAS-kabel (SFF-8644 to SFF-8088),0.5M
Anslutningen mellan Enterprise ZFS NAS och EJ-serien JBOD kräver ytterligare två Mini SAS-kablar för att skapa en redundant konfiguration med korsande kablar.

LAN-10G2SF-MLX
Nätverksexpansionskort med två SFP+-portar för 10 GbE

LAN-40G2SF-MLX
Nätverksexpansionskort med två SFP+-portar för 40 gigabit

RAM-16GDR3EC-RD-1600
DDR3 RAM-minne på 16 GB, 1600 MHz, R-DIMM (felkorrigerande)

CAB-DAC15M-SFPP-A02
Direktanslutningskabel på 1,5 m för SFP+

BBU-A01-2200MAH
Batterisäkerhetskopieringsenhet för NVRAM-skrivcachning
