QNAP QSW 관리형 스위치에서 FEC 설정 구성 및 문제 해결

최신 업데이트일: 2024-11-22

적용되는 제품

하드웨어

  • QSW-M7308R-4X
  • QSW-M5216-1T

소프트웨어

  • QSS v1.4.2 이상
  • QSS Pro v4.0.0 이상

개요

FEC(Forward Error Correction, 순방향 오류 정정)는 고속 전송(100G/25G)과 장거리 네트워크 전송에서도 오류를 감지해 정정할 수 있도록 오류 정정 비트로 알려진 추가 비트가 데이터와 인코딩되는 데이터 통신 방법입니다. 수신자는 이러한 추가 비트를 사용해 전송된 데이터에 대해 수신된 데이터를 확인할 수 있습니다. 오류가 감지되면 수신자가 추가 FEC 비트를 사용해 오류를 정정하고 원래 데이터의 올바른 값을 확보할 수 있습니다.

절차

  1. QSS에 로그인합니다.
  2. 포트 관리 > 포트 구성으로 이동합니다.
  3. 인터페이스 설정에서 스위칭 포트를 식별합니다.

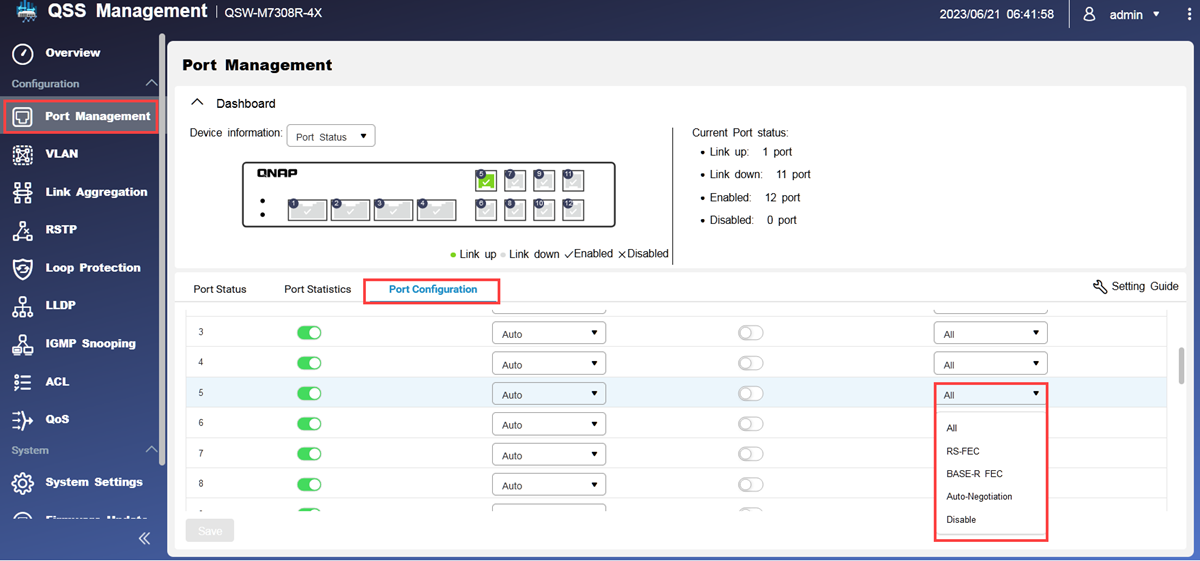

  4. FEC의 드롭다운 목록에서 모드를 선택합니다.
    FEC 모드설명
    모두스위치가 데이터 패킷을 송신하기 위해 최상의 FEC 모드(자동 협상 FEC 모드 제외)를 자동으로 선택합니다.
    RS-FECReed -Solomon (RS) FEC는 송수신 장치에서 향상된 데이터 보정률을 제공합니다.
    BASE-R-FECFire-Code FEC 또는 BASE-R-FEC는 더 약한 보정률을 제공하지만, 25 GbE 스위칭 포트에서 RS-FEC와 비교해서 지연이 더 낮습니다.
    자동 협상스위칭 포트의 전기 백플레인 위에서 사용하기 위해 73항 자동 협상 기능을 이용합니다. FEC 자동 협상(AN) 요청 메시지가 전송되어 스위칭 포트 사이에 협상된 FEC 프로세스를 결정합니다.
    사용 안함모든 스위칭 포트에서 FEC를 비활성화합니다.
    참고
    • 자동 협상을 사용하여 자동으로 링크 기능을 결정하고 FEC의 수동 구성을 제거합니다. 자동 협상된 FEC는 네트워크 상황에 따라 데이터 속도를 조정해야 할 때 사용하기 가장 적합합니다.
    • 노이즈 및 기타 데이터 손실 원인으로부터 추가적인 데이터 보호가 필요할 경우, RS-FEC를 사용하십시오.
    • BASE-R-FEC는 고속으로 작동하는 네트워크에 사용됩니다. 이것은 사용 가능한 최고 속도의 FEC이며, 미션 크리티컬 네트워크 및 애플리케이션에 가장 적합합니다.
    • 특정 네트워크 카드의 경우, 스위치와 카드 사이에 FEC(Forward Error Correction, 순방향 오류 정정) 설정의 수동 매칭이 필요합니다. 호환되는 네트워크 카드의 세부 목록은 QNAP 호환성 목록을 참조하십시오.
    팁
    인터페이스에 적용된 현재 FEC 모드를 보려면 포트 관리 > 포트 상태로 이동합니다.
  5. 저장을 클릭합니다.

QSS가 선택한 스위칭 포트에 FEC 모드를 저장합니다.

일반적인 FEC 문제 해결

시나리오 1: 일반적인 FEC 호환성 문제 해결

링크업 연결이 30초를 초과하거나 카드와 스위치 사이에 네트워크 통신이 설정되지 않은 경우, 잠재적으로 일치하지 않는 FEC 모드를 조사하는 것이 권장됩니다. 링크업 시간이 지연되거나 전체 링크업이 실패하면 전송 및 수신 네트워크 장치에 구성된 FEC 모드가 불일치할 수 있습니다. 이 섹션에는 초당 100Gbps 또는 25Gbps 포트에서 작동하는 네트워크 카드와 QNAP 스위치 사이에 FEC 모드 불일치가 발생하는 상황에 대해 확인된 해결책이 기술되어 있습니다.

FEC 모드: 모두

NIC OS 플랫폼: Windows, Linux

해결책 1: 두 장치에서 동일한 FEC 모드를 선택

 해결 단계
  1. 두 장치를 연결하는 이더넷 케이블을 분리합니다.
  2. 두 장치에서 모두 동일한 FEC 모드(예: RS-FEC, BASE-R-FEC)를 선택하거나 FEC를 비활성화합니다.
  3. FEC 구성을 저장합니다.
  4. 이더넷 케이블을 스위치에서 사용 가능한 포트에 확실히 꽂은 다음, 이더넷 케이블의 반대쪽 끝을 네트워크 카드 포트에 연결합니다.

해결책 2: FEC 모드를 자동 협상으로 변경

해결 단계

  1. 두 장치를 연결하는 이더넷 케이블을 분리합니다.
  2. QNAP 스위치에서 FEC 모드를 자동 협상으로 변경합니다.
  3. 스위치에 FEC 구성을 저장합니다.
  4. 이더넷 케이블을 스위치에서 사용 가능한 포트에 확실히 꽂은 다음, 이더넷 케이블의 반대쪽 끝을 네트워크 카드 포트에 연결합니다.

FEC 모드: RS-FEC, BASE-R-FEC, 사용 안함

NIC OS 플랫폼: Linux

해결책 1: 두 장치에서 동일한 FEC 모드를 구성

해결 단계

  1. 두 장치를 연결하는 이더넷 케이블을 분리합니다.
  2. 스위치에서 FEC 모드(예: RS-FEC, BASE-R-FEC)를 선택하거나 FEC를 비활성화합니다.
  3. 스위치에 FEC 구성을 저장합니다.
  4. 네트워크 카드에서 동일한 FEC 모드를 선택합니다.
    $ethtool --set-fec swp1 encoding [off | BaseR | auto]
  5. 네트워크 카드에 FEC 구성을 저장합니다.
  6. 이더넷 케이블을 스위치에서 사용 가능한 포트에 확실히 꽂은 다음, 이더넷 케이블의 반대쪽 끝을 네트워크 카드 포트에 연결합니다.

예시된 케이스에서는 RS-FEC와 같이 기본 FEC 모드로 구성되었을 때, 네트워크 카드가 스위치를 사용해 링크업을 구현할 수 없었습니다.

  1. 두 장치를 연결하는 이더넷 케이블을 분리합니다.
  2. 스위치에서 FEC 모드를 BASE-R-FEC로 변경합니다.
  3. 스위치에 FEC 구성을 저장합니다.
  4. 네트워크 카드에서 BASE-R-FEC를 선택합니다.
  5. 네트워크 카드에 FEC 구성을 저장합니다.
  6. 이더넷 케이블을 스위치에서 사용 가능한 포트에 확실히 꽂은 다음, 이더넷 케이블의 반대쪽 끝을 네트워크 카드 포트에 연결합니다.

QSS가 모드를 BASE-R-FEC로 변경합니다.

해결책 2: 네트워크 카드에서 FEC 모드를 다시 구성

해결 단계

  1. 두 장치를 연결하는 이더넷 케이블을 분리합니다.
  2. 네트워크 카드에서 FEC를 비활성화합니다.
    $ethtool --set-fec swp1 encoding [off]
  3. FEC 구성을 저장합니다.
  4. 네트워크 카드에서 FEC 모드를 기본 FEC 모드(RS-FEC)로 변경합니다.
  5. FEC 구성을 저장합니다.
  6. 스위치에서 FEC 모드를 RS-FEC로 변경합니다.
  7. FEC 구성을 저장합니다.
  8. 이더넷 케이블을 스위치에서 사용 가능한 포트에 확실히 꽂은 다음, 이더넷 케이블의 반대쪽 끝을 네트워크 카드 포트에 연결합니다.

    QSS가 FEC 모드를 RS-FEC로 표시합니다.

FEC 모드: 자동 협상

NIC OS 플랫폼: Windows, Linux

해결책 1: 두 장치에서 동일한 FEC 모드를 선택

해결 단계

  1. 두 장치를 연결하는 이더넷 케이블을 분리합니다.
  2. 두 장치에서 모두 동일한 FEC 모드(예: RD-FEC, BASE-R-FEC)를 선택하거나 FEC를 비활성화합니다.
  3. FEC 구성을 저장합니다.
  4. 이더넷 케이블을 스위치에서 사용 가능한 포트에 확실히 꽂은 다음, 이더넷 케이블의 반대쪽 끝을 네트워크 카드 포트에 연결합니다.

해결책 2: FEC 모드를 모두로 변경

해결 단계

자동 협상을 선택하면 연결된 네트워크 카드가 IEEE802.3ap 표준을 준수하지 않을 경우, 스위치에 연결 문제가 발생할 수 있습니다.

  1. 두 장치를 연결하는 이더넷 케이블을 분리합니다.
  2. 스위치에서 FEC 모드를 모두로 변경합니다.
  3. FEC 구성을 저장합니다.
  4. 이더넷 케이블을 스위치에서 사용 가능한 포트에 확실히 꽂은 다음, 이더넷 케이블의 반대쪽 끝을 네트워크 카드 포트에 연결합니다.

시나리오 2: QSW-M5216-1T FEC 모드 표시에서 불일치 문제 해결

업링크 상태에 있을 때 WSW-M5216-1T 스위치에서 구성된 FEC 모드와 표시된 FEC 모드 간에 간헐적인 불일치 문제가 발생할 수 있습니다.

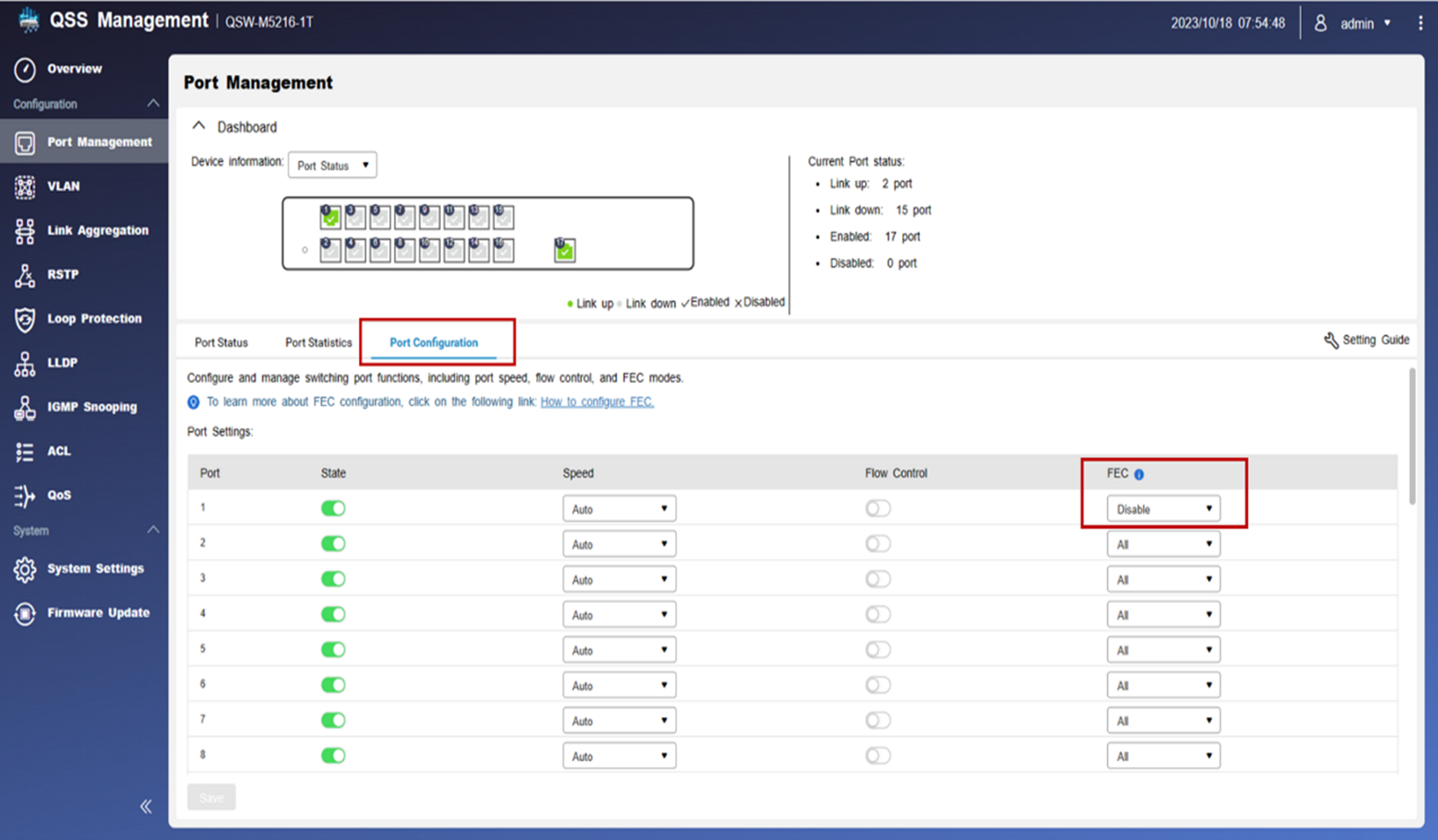

다음의 예에서는, QSW-M5216-1T 스위치에서 FEC 모드를 RS-FEC에서 사용 안함으로 변경했을 때 QSS에서 구성된 모드와 표시된 모드 간에 차이가 발생했습니다. 실제 FEC 모드가 비활성화된 상태에서 QSS가 계속해서 RS-FEC를 표시했습니다.

해결책

  1. 두 장치를 연결하는 이더넷 케이블을 분리합니다.
  2. 이더넷 케이블을 스위치에서 사용 가능한 포트에 확실히 꽂은 다음, 이더넷 케이블의 반대쪽 끝을 네트워크 카드 포트에 연결합니다.
  3. QSS에 로그인합니다.
  4. 구성 > 포트 관리 > 포트 상태로 이동합니다.

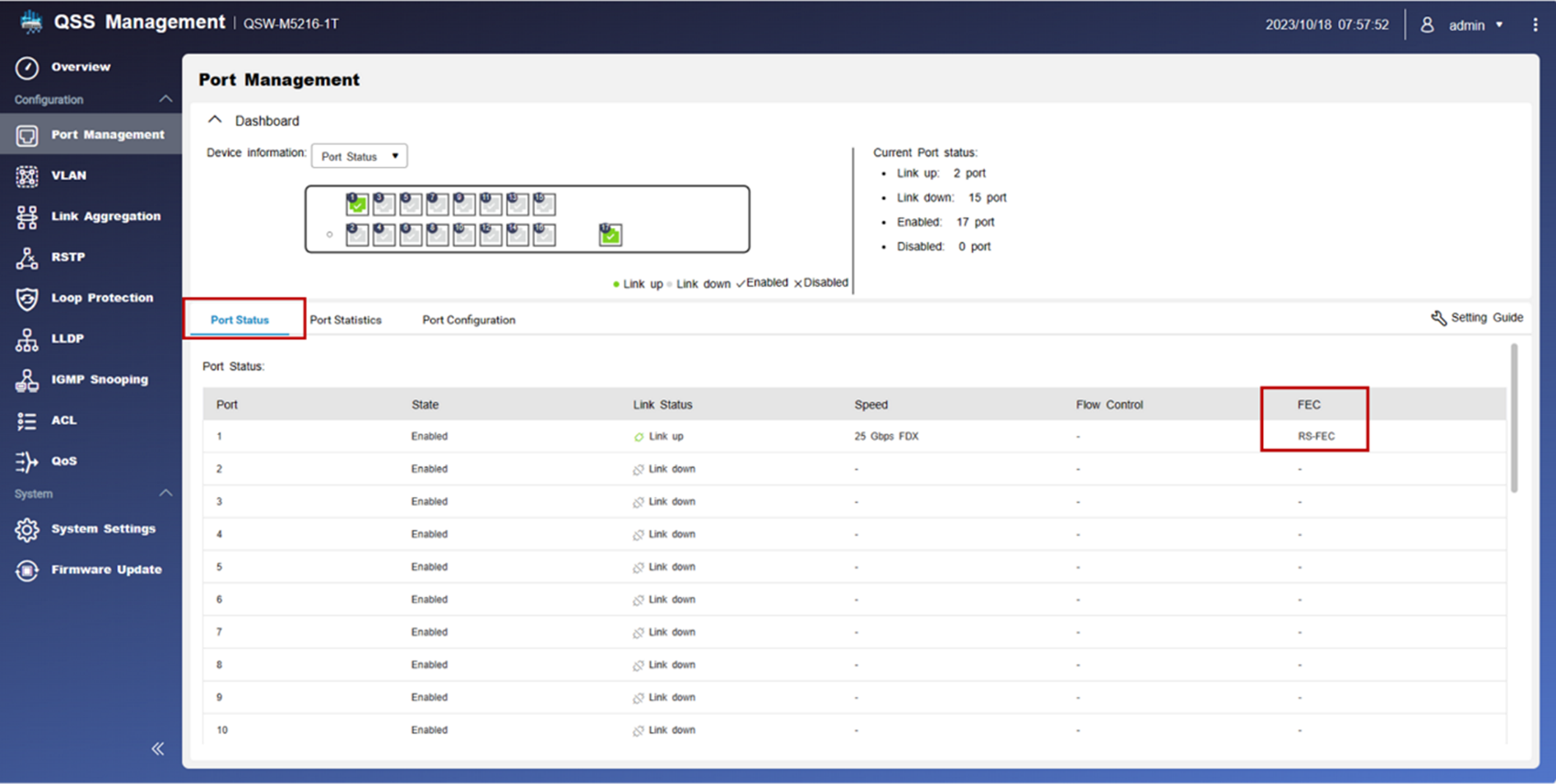

QSS가 구성된 FEC 모드를 표시합니다.

참고
이 해결책은 QNAP QSW-M5216-1T 스위치와 호환되는 특정 네트워크 카드에 한정됩니다. 문제가 지속되면 QNAP 고객 서비스로 문의하십시오.
