透過 Windows 共享資料夾服務,使用 QNAP 企業級儲存設備

建立共享資料夾並掛載至Windows作業系統

技術概觀

QNAP QES作業系統內建Samba功能,可讓運行Windows作業系統的客戶端,利用SMB/CIFS通訊協定連接ES NAS,在作業環境中掛載、存取NAS上的共享資料夾(Shared Folder),輕鬆建立一個檔案層級(File Level)的儲存空間。本篇文件將示範從建立共享資料夾,到掛載使用的整體過程。

網路設定清單

在接下來的範例中,NAS與Windows電腦,都將使用這個網路設定進行連接與傳輸。

Server Network Settings
Role IP Description
Windows Server 192.168.1.70 Windows Server 2012 R2 (1GbE)
Data Network A1 10.10.1.70 Data port 1 in Windows Server (10GbE)
Data Network A2 10.10.2.70 Data port 2 in Windows Server (10GbE)

NAS Network Settings
Role IP Description
Management Network (SCA) 192.168.1.107 Management port 1 in NAS SCA (1GbE)
Data Network (SCA1) 10.10.1.107 Data port 1 in NAS SCA (10GbE)
Data Network (SCA2) 10.10.2.107 Data port 2 in NAS SCA (10GbE)
Management Network (SCB) 192.168.1.108 Management port 1 in NAS SCA (1GbE)
Data Network (SCB1) 10.10.1.108 Data port 1 in NAS SCB (10GbE)
Data Network (SCB2) 10.10.2.108 Data port 2 in NAS SCB (10GbE)

在NAS端建立共享資料夾

Step 1: 如您的NAS在先前已經建立儲存池(Storage Pool),可直接進入管理視窗主畫面,點選「Shared Folder」圖示。

Step 2: 在左方選單中找到「Storage Space」項目(左方紅框處),並選擇一個儲存池(中央綠框處),接著點選右上方的「Create」按鈕(右方紅框處),按下「New Shared Folder」選項。

Step 3: 首先輸入想要的資料夾名稱(上方紅框處),接著在「Storage Setting」(下方綠框處),可自行依照不同應用場景勾選功能,若無特別需求,維持預設值(Thin Provision:ON、Compress:ON)即可。不過在這個示範案例中,共享資料夾將會用在影像編輯、轉檔的應用環境,所以取消Compress壓縮功能,可得到較佳效能與較低的CPU使用率。再次確認所有設定正確後,按下「Create」按鈕(下方紅框處)。

Step 4: 接著將自動回到「Storage Space」主畫面,如果能在右下方的清單中,看到剛剛設定的共享資料夾,代表已經成功建立,隨時可供使用。

在Windows中掛載共享資料夾

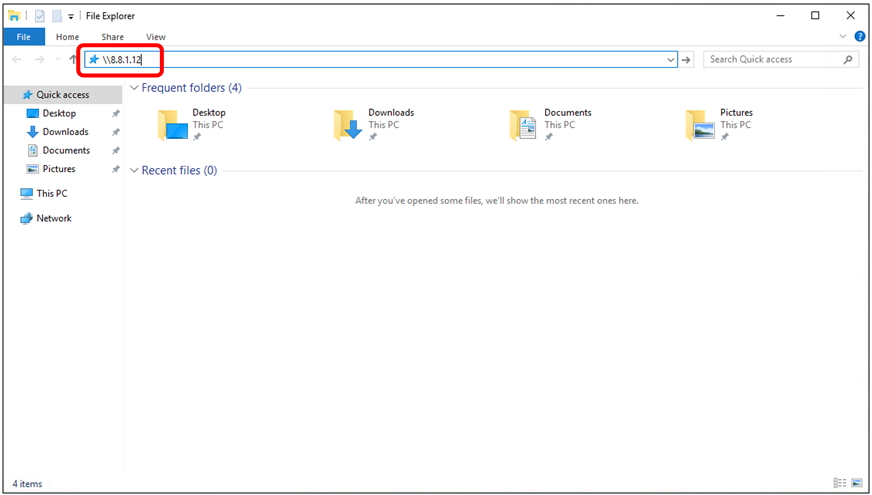

Step 1: 按下鍵盤「Windows Key + E」組合鍵開啟檔案總管,接著在上方工具列中,先輸入雙斜線(\\),接著再打上NAS資料埠IP位置,接著按下鍵盤Enter鍵。如本範例中,NAS資料埠IP位置是「10.10.1.107」,則輸入「\\10.10.1.107」。

Step 2: 接著將會看到10.10.1.107這台NAS上所有的共享資料夾清單,選擇想要掛載的資料夾,按下滑鼠右鍵,再點選「Map network drive…」。  

Step 3: 在此步驟中,可以指定資料夾所使用的磁碟代號,以及認證方式,若無特別需求,保持預設值即可,接著點選右下角的「Finish」鍵以完成設定。

Step 4: 回到Windows檔案總管畫面後,如有看到新增一個網路磁碟機,代表這個共享資料夾已經成功掛載到Windows上,隨時可供使用。

發佈日期: 2016-06-01
