Como devo proceder para configurar as definições VRRP numa máquina virtual sem enfrentar conflitos de rede quando o SR-IOV está ativado no mesmo adaptador de rede virtual numa VM?
Produtos aplicáveis:
- QuCPE-7012 (QNE 1.0.2.q511)
O Virtual Router Redundancy Protocol (VRRP) é uma técnica de redundância de encaminhamento de IP que pode ser utilizada para resolver problemas de sobrecarga de processamento e de ativação pós-falha deficiente que os dispositivos de rede enfrentam devido a protocolos de descoberta dinâmicos e configurações estáticas. O VRRP pode ser concretizado utilizando dois ou mais dispositivos de rede para criar uma única interface virtual. A interface virtual partilha a mesma informação (por exemplo, IP virtual e endereço MAC) entre os dispositivos de rede ligados.
As Funções de Rede Virtual (VNFs - Virtual Network Functions) ativadas para SR-IOV exigem o endereço MAC original do adaptador de rede para transmitir pacotes de dados. Se o VRRP estiver ativado na mesma interface de rede virtual, poderá ocorrer um conflito de endereço MAC entre o VRRP e a VNF, provocando a falha da função do VRRP.
| VRRP com SR-IOV | Interface de rede da VM do Service Composer |
|---|---|
 |   |
Figura 1: Comunicação VRRP sem ligação em ponte
Resposta:
| VRRP com SR-IOV & VirtIO | Interface de rede da VM do Service Composer |
|---|---|
 |   |
Figura 2: Comunicação VRRP com ligação em ponte
-
Inicie sessão no QNE no QuCPE primário.
-
Abra o Service Composer.
-
Identifique uma VM.
-
No painel de Informações, clique em
. É exibida a janela Editar VM. -
Selecione Ponte como modo de VNF.
-
Clique em Aplicar.
-
Clique em
. -

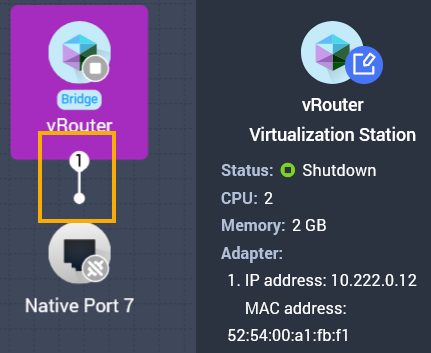

Ligue a VNF na VM a uma porta nativa disponível.
-
Clique em Aplicar.
-
Inicie sessão no QNE no QuCPE secundário.
-
Repita os passos 2 a 8.
-
Crie uma ponte entre a interface de rede virtual com VNF ativada e a interface SR-IOV na VM.
Nota: As definições da ponte para rede virtual e interfaces SR-IOV não podem ser configuradas usando o Service Composer e dependem da máquina virtual instalada a utilizar a Virtualization Station. -
Ligue as portas de rede físicas da VNF ativada em ambos os dispositivos QuCPE com um cabo de rede.
O tráfego de comunicação VRRP irá transmitir através da porta VNF na VM primária sem qualquer conflito de rede.
Nota: O Service Composer não gere as interfaces SR-IOV. Para gerir as definições de SR-IOV, aceda a **Painel de Controlo > Hardware > Dispositivos SR-IOV.
