Active-Active 兼顧儲存性能與高可用性

有別於只有單一控制器活動的單端備援 (Active-Standby) 架構，雙主動式控制器 (Active-Active) 儲存系統架構的兩個控制器可同時提供服務，不會有運算資源閒置的缺點。為能完整發揮 ES2486dc 雙主動控制器架構優點，建議使用者可建立多個儲存池，並將儲存池均勻分配在兩台控制器，如此一來便更能發揮雙主動控制器架構負載平衡的優點。

  • Active-Standby 單端備援架構

    一套高可用系統，卻須花費兩倍的系統和硬碟成本。資料負載也僅在 Active 的系統上處理，造成系統負載不均衡。除了有斷電資料遺失風險，網路斷線也會讓高可用的架構失效。

  • Active-Active 雙主動式控制器架構

    無須花雙倍的成本買兩套系統，ES2486dc 兩個控制器都可以提供資料存取的服務，且具有斷電資料保護的 C2F (Copy-To-Flash) 和雙路徑 SAS 介面。除了不浪費寶貴的運算資源，也可透過 SMB、NFS、iSCSI 等通訊協定，提供高速、高可用性的儲存服務。

Intel® Xeon® D 雙控架構，發揮 Inline Deduplication 與高速 SSD 應用極致效能

專為關鍵應用打造的全快閃 ES2486dc 搭載兩組 Intel® Xeon® D-2142IT 八核心 16 執行緒處理器，強勁運算力推升即時重複資料刪除 (Inline Data Deduplication) 與即時資料壓縮 (Inline Data Compaction) 最佳效能。雙主動式控制器 (Dual Active-Active) 架構能確保其中一個控制器故障時，另一台控制器可即時、自動接管故障控制器所有工作；搭配備援式熱抽換元件 (包含控制器、風扇、電源供應器、硬碟) 以及控制器具有故障移轉 (Failover) / 故障回復 (Failback) 的功能，提供企業不停機的高可用性。ES2486dc 與 JBOD 儲存擴充設備 (TL-R1620Sdc) 亦支援 Mini-SAS 雙通道 (Dual Path) 備援設計的雙迴路架構，即便其中一條 JBOD 纜線受損，系統也能正常維運。

1M Sequential Read/Write
Read
12473 MB/s
Write
4923 MB/s
4K Random Read/Write
Read
565124 IOPS*
Write
144195 IOPS
*Use 2 LUNs

測試於 QNAP 實驗室，數據會因實際環境而有所不同。

測試環境：
NAS: ES2486dc
FW: QES 2.2.0
CPU: Intel(R) Xeon(R) D-2142IT 1.90GHz (8C/16T)
SSD: Seagate 1.92TB SAS SSD XS1920SE7000 *24
RAM: 48 GB per controller
FC: QNAP QNA-32G2FC*1 per controller

Servers:
2 Servers
CPU: Intel Xeon E-2124 3.30GHz (4C/4T)
OS: Windows Server 2016
RAM: 64 GB, 16GB*4
FC: Qlogic Fibre Channel Expansion Card

ES2486dc 支援的虛擬化認證

VMware Ready
Microsoft Hyper-V

查看 QNAP NAS 虛擬化應用的支援列表

讀寫兼備的多層快取：高達 512 GB 主記憶體，搭配 SSD 讀取 / 記憶體 ZIL 寫入快取

ES2486dc 同時支援主記憶體讀寫快取 (L1 ARC)、SSD 讀取快取 (L2 ARC)，以及 ZFS 意圖日誌 (ZFS Intent Log，ZIL) 加速同步寫入動作 (Synchronous transaction)，激增效能表現。

記憶體可擴充至 512 GB C2F 實現資料寫入零風險 SSD 快取
單邊控制器共提供 8 條 RDIMM 插槽，讓記憶體容量可擴充高達 512 GB。

註：系統會保留 8GB 作為 ZIL 寫入快取使用。		 系統記憶體配有備援電池單元 (BBU) 保護，搭配 Copy To Flash (C2F) 快取埠可確保記憶體中的資料與 ZIL 在系統斷電時能保留並且在復電後回復，避免資料損毀。

註：為保障資料寫入安全，建議一年更換一次 BBU。		 適當配置 SSD 並彈性啟用快取功能，提升資料讀取快取性能。

依預算需求採用 SAS SSD 或 SATA SSD

SATA 6Gb/s 介面的 SSD 提供高速且經濟的儲存方案，但受限於 SATA SSD 不支援 Dual-Port，因而無法使用於雙控制器環境。QDA-SA3 硬碟轉接座專為 QNAP 全快閃 Enterprise ZFS NAS 所設計，可將硬碟槽的 SAS 訊號轉換成 SATA 6Gb/s 接頭。藉由 QDA-SA3 安裝 SATA SSD 於雙控設計的 ES2486dc，讓 SATA SSD 亦具備 SAS Dual-Port 容錯功能，為高可用性 (High Availability) 應用提供有力的支援，協助企業組織享有經濟而彈性的儲存配置方案。

知道更多：QDA-SA3

PCIe 彈性擴充，立即升級 25GbE 疾速體驗

ES2486dc 具備 2 個由 CPU 引出的 PCIe Gen3 x8 擴充槽，可依您的需求彈性配置 10GbE / 25GbE 網卡，滿足虛擬化應用及高頻寬商業服務的高速網路需求；安裝具備 iSER (iSCSI Extensions for RDMA) 的 SmartNIC 網路擴充卡還可支援 iSER 卸載能力。安裝 SAS 擴充卡 ( QXP-820S-B3408 ) 來串接高達 7 台支援 16 顆硬碟的 TL-R1620Sdc 儲存擴充設備，以 48Gb/s 高速資料傳輸效能，不停機即可線上擴充總儲存空間達 1 PB 以上。

知道更多：網路擴充卡、iSER、相容擴充設備查詢

關鍵企業級雙控備援設計：高速、不中斷、高可用性的儲存服務

「可靠度」是關鍵企業應用的第一要務。ES2486dc 採用雙主動式控制器，提供幾乎不停機的即時硬體備援，是關鍵企業儲存最穩固的基石。

ES2486dc
ES2486dc

  1. 3 個可熱抽換的系統散熱風扇

    能調節最適轉速達到高效溫度管控。

  2. Intel® Xeon® D-2142IT 處理器

    Intel® Xeon® D-2142IT 八核心 16 執行緒 1.9 GHz 處理器 (最大超頻 3.0 GHz)，支援 DDR4 記憶體與 PCIe Gen3 匯流排資料處理。

  3. DDR4 2133 MHz ECC 錯誤修正記憶體

    四通道 DDR4 ECC 系統主記憶體，單邊控制器共提供 8 條 RDIMM 插槽，最高可擴充至 512 GB。

  4. 2 個 PCIe Gen3 x8 插槽

    可安裝 10GbE / 25GbE 網卡或 SAS 擴充卡，提供應用擴充彈性。

  5. 4 個 10GbE SFP+ 網路埠

    支援 10GbE 高速網路環境，充分滿足企業對虛擬化應用、大量檔案存取、備份和復原等高頻寬作業的需求。

  6. 備援電池單元 (BBU)

    當發生斷電意外，BBU 能即時提供電力保護寫入快取，並同時將資料複寫至備援控制器，確保資料正確與一致性。

  7. 3 個 Gigabit 網路埠

    可做 Service Binding、Port Trunking 與 MPIO 配置。其中一埠為遠端管理專用。

  8. 700 瓦電源供應器

    整機具備雙電源模組確保系統穩定性；電源可熱插拔。

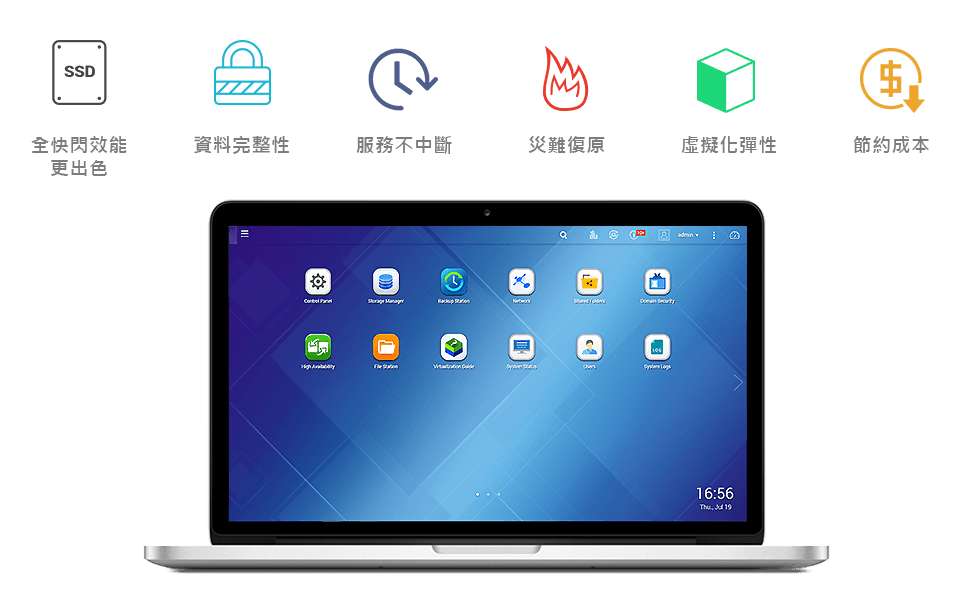

快閃最佳化的 QES 2.1.1 作業系統：運行 ZFS 檔案系統，Flash 隨機寫入效能更加優異

ES2486dc 搭載新一代 QES (QNAP Enterprise Storage) 2.1.1 作業系統，以 FreeBSD 核心為基礎，並採用最適合高階企業應用的 ZFS 檔案系統，不僅展現高效能，更擁有穩健的資料保護與災難復原機制，以及多樣的企業級管理功能。QES 2.1.1 更建立在快閃最佳化架構的基礎上，尤其讓全快閃 (All Flash) 配置的儲存陣列效能更加出色，協助企業組織加快業務關鍵應用的速度、有效克服遠端虛擬桌面 (VDI) 應用環境中的挑戰。QES 2.1.1 亦支援 QoS 管理功能，提供多用戶環境下的效能保證。QES 作業系統延續 QTS 的使用者體驗，幫助企業用戶享受最低的學習曲線與最快的佈署速度，無縫接軌服務中的現行 QNAP NAS。

知道更多：QES 作業系統

QES 和 QTS 作業系統比較表
作業系統核心 FreeBSD Linux
檔案系統 ZFS Ext4
SMB/FTP/NFS/iSCSI
靜態資料修復
快照上限 65536 1024
異地災難備援 SnapSync Snapshot Replica
重複資料刪除 來源端去重複化技術
(HBS 3)
即時資料壓縮
即時資料壓實
應用程式一致性 Snapshot Agent
VSS Hardware Provider
(QNAP NetBak Replicator) 		Snapshot Agent
VSS Hardware Provider
(QNAP NetBak Replicator)
Qtier (Auto Tiering)
App Center
應用服務
(Virtualization Station、網頁伺服器、多媒體服務等)
建議應用環境 • 作為關鍵任務的高可靠儲存設備。
• 作為 QNAP Enterprise ZFS NAS 雙控制器主機的最佳備援機。 		• 利用 Qtier 與 SSD 建置最高性價比的高速儲存系統。
• 運行虛擬機和軟體容器，發展多元虛擬化應用。
• 使用各種應用服務，例如：網頁伺服器、VPN 伺服器、FTP 伺服器等。

釋放 SSD 潛能 — 精省、靈活，效能再突破

QES 2.1.1 可優化 ZFS 檔案系統中全快閃儲存環境的讀寫效能，為企業級資料管理與關鍵任務運行提供更具成本效益的全快閃儲存解決方案。

知道更多：QNAP 全快閃解決方案

  • 寫入聚合演算法
    (Write Coalescing)

    可將零散而隨機寫入的數據進行循序整理，並合併寫入區塊，進而減少 I/O 數量，不僅顯著提升全快閃配置的寫入效能，對 SSD 的耐用性與使用壽命亦有幫助。

  • 軟體定義預留空間
    (Software-defined Over-provisioning)

    使用者可依需求彈性設定 1% ~ 60% 的 SSD 預留空間，以及 1% ~ 40% 的儲存池預留空間，讓持續寫入效能成長可達 100% 以上。

資料重複刪除與壓縮，大幅精簡虛擬化儲存空間

ES2486dc 搭載 QES 作業系統，可為企業打造最具容量經濟效益的遠端虛擬桌面平台及關鍵任務資料倉儲。

  • 即時重複資料刪除 (Inline Data Deduplication)

    區塊層級 (Block-based) 的資料重複刪除機制大幅節省資料儲存空間，有助於 SSD 容量隨時保持最佳化的狀態。

  • 即時資料壓縮 (Inline Compression)

    有助於降低後端儲存的實際 I/O 負載，獲得存取加速的效果。資料寫入次數減少，亦有助於提高 SSD 使用年限。在 VDI 環境中，可大幅精簡虛擬桌面作業系統檔案，更易於被快取，激增運作效能。

  • 即時資料壓實 (Inline Compaction)

    在資料重複性質高或大量小型資料存取 (例如：銀行或商務網站的交易紀錄 Log) 的情境下，提升 SSD 空間使用率的效益尤其明顯，讓全快閃儲存架構成本效益更高。

自我修復錯誤區塊，確保資料正確性與可用性

ES2486dc 支援靜態資料破損 (Silent Data Corruption ) 的自我修復能力，可針對所有資料區塊進行 Checksum。如發現因硬體 (例如：破損的傳輸線)、驅動程式、或 Metadata 出錯而導致的靜態資料破損，在下次讀取此區塊時，會因發現 Checksum 結果不一致而利用備份資料自動修復，確保資料正確性。

近乎無限的快照與 SnapSync 快照同步，打造無懈可擊的災難復原機制

ES2486dc 支援 iSCSI LUN 與共用資料夾的快照，快照數量高達 65,536 份 (若設定每小時拍 1 張快照，一天 24 張，可維持 7 年不用刪除！)。建立的快照可透過區塊層級 (Block-based) SnapSync 快照同步功能備份至遠端，當災難發生時，全面且高效率的快照同步可讓企業短時間內在異地機房快速重啟運行中的重要服務。


遠端備援，資料還原不中斷

QES 的快照服務運用 Copy-on-Write 技術，拍攝快照近乎即時，且不影響資料的寫入。藉由 SnapSync 快照同步功能，僅針對快照檔案異動過的區塊進行備份，快速完成異地備援。SnapSync 同樣支援即時重複資料刪除及壓縮，進行同步前，來源端 ES2486dc 先進行重複資料刪除，再壓縮 Metadata，大幅降低同步備份的資料量，減輕網路頻寬需求。

整合 VMware SRM

QES 的 SnapSync 技術整合 VMware Site Recovery Manager (SRM)，提供高端企業級虛擬化環境的遠端備援與災難復原解決方案。透過 Storage Replication Adapter (SRA) 插件，可將 VMware Site Recovery Manager 在備份虛擬機器時所需進行的運算卸載到儲存設備端實作，大幅減輕 ESXi 虛擬主機的負荷。

用 QNAP Snapshot Agent 建立 VMware/Windows 之一致性快照

QNAP NetBak Replicator 是簡單易用、支援 VSS 機制的備份軟體，企業組織毋須再採購昂貴複雜的大型商業軟體，也可在資料庫與虛擬機環境建立一個「應用程式一致性」的完整檔案備份。建構 QNAP Snap Agent 與 VSS Hardware Provider 運作環境十分簡單，包括 VSS Service、Requestor、Provider，以及 QNAP Snap Agent，都可以跟 VSS-Aware 應用程式部署在同一台伺服器上，最少準備一台 ES2486dc 和一台伺服器即可運作。

知道更多：QNAP Snapshot Agent、應用教學

完善的虛擬化儲存應用，亦可支援 iSER

ES2486dc 支援VMware® vSphere® 6.5、Windows Server® 2019 以及 Citrix XenServer® 7.0，滿足虛擬化環境彈性部署與管理；並支援 VMware® VAAI 及 Microsoft® ODX，可卸載虛擬主機負荷以增進系統運作效率。另外，亦支援 QNAP vSphere Client plug-in 與 Web plug-in，虛擬化應用的管理效率因而有效提升。將 ES2486dc 與 VMware® ESXi 伺服器安裝相容 iSER 協定的智慧型網卡，即可獲得 iSER 卸載能力，強化 VMware® 虛擬應用效能。

輕鬆打造 OpenStack 混合雲平台

ES2486dc 支援 OpenStack® 雲平台運算的 Cinder 區塊儲存及 Manila 共享資料夾服務。企業組織可利用 QNAP Cinder Driver 將 ES2486dc 輕鬆導入至 OpenStack 區塊儲存環境中，為線上的儲存資料提供穩健的資料儲存與保護服務，同時透過快照管理功能保護虛擬機器上的資料，作為系統復原時使用。ES2486dc 為企業組織佈建 OpenStack 雲端架構時，提供彈性、低複雜度和低成本的儲存解決方案。

5 年標準保固

ES2486dc 享有高達 5 年的免費產品保固。QNAP 提供如此尊榮的保固服務，協助您的企業組織持續運作，提供不中斷的服務給予您的客戶。

知道更多：QNAP 保固服務
